Технологический модуль Siemens 6AG1550-1AA01-7AB0
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

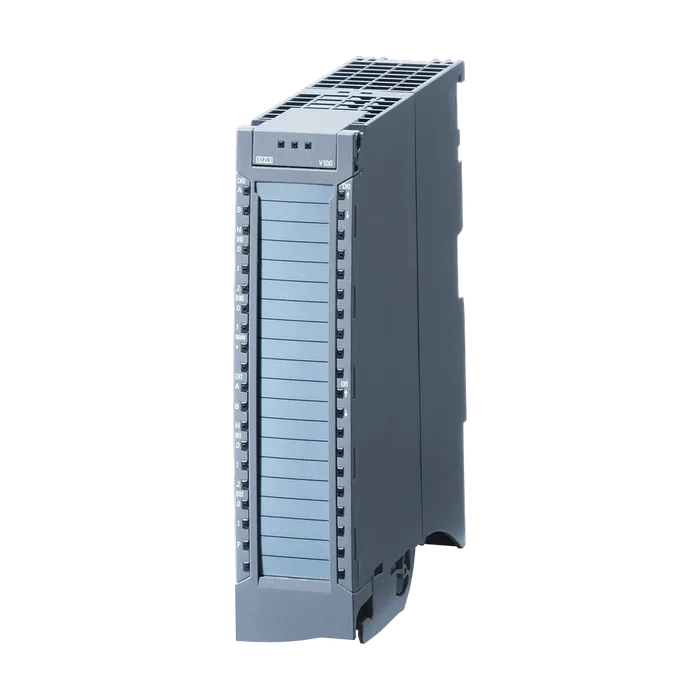

Технологический модуль Siemens 6AG1550-1AA01-7AB0
SIPLUS S7-1500, технологический модуль TM Count 2X24V, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7550-1AA01-0AB0 SIMATIC S7-1500, технологический модуль TM Count 2X24V, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
по запросу С НДС
Код товара: 6AG15501AA017AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, технологический модуль TM Count 2X24V, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7550-1AA01-0AB0 SIMATIC S7-1500, технологический модуль TM Count 2X24V, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
Обозначение типа продукта Модуль скоростного счета TM Count 2x24 В
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Монтаж на шины Да; Профильная шина S7-1500
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 75 mA; без нагрузки
Число выходов 1; общее питание датчика 24 В для обоих каналов
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 1 A; Суммарный ток всех датчиков/каналов
Потребляемая мощность шины на задней стенке 1,3 Вт
Нормальная рассеиваемая мощность 4 Вт
Адресное пространство на модуль
Вводы 32 byte; 16 байт на канал; 4 байт в режиме Fast Mode
Выводы 24 byte; 12 байт на канал; 4 байт в режиме Motion Control, 0 байт в режиме Fast Mode
Число входов 6; 3 на канал
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Функции цифровых входов, параметрируемые Да
Запуск/остановка порта Да
Сбор данных Да
Синхронизация Да
Свободно используемый цифровый вход Да
Измерительный щуп Да
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 6 μs; при параметрировании "нет"
С "1" на "0", мин. 6 μs; при параметрировании "нет"
Для технологических функций
Параметрируемое Да
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид цифровых выходов Транзистор
Вид выходов 4; 2 на канал
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-53 В)
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Свободно используемый цифровой выход Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; на цифровой выход
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 12 kΩ
Выходное напряжение
Вид выходного напряжения DC
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; на цифровой выход
Для сигнала "1", диапазон допустимых значений, макс. 0,6 A; на цифровой выход
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 50 μs
С "1" на "0", макс. 50 μs
Частота коммутации
При омической нагрузке, макс. 10 кГц
При индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль 2 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 24 В
Макс. входная частота 200 кГц
Макс. частота счетчика 800 kHz; при четырехкратной обработке
Макс. длина экранированного провода 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 200 кГц
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Физические параметры интерфейсов
M/P-считывание Да
Входная характеристика по IEC 61131, тип 3 Да
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Ошибка перехода A/B инкрементального датчика Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Счетчики Да
Число счетчиков 2
Макс. частота счетчика 800 kHz; при четырехкратной обработке
Fast Mode (ускоренный режим) Да
Функции счета
Применяется с высокоскоростным счетчиком TO Да
Непрерывный счет Да
Режим счета параметрируется Да
Аппаратный затвор через цифровой вход Да
Программный затвор Да
Остановка в зависимости от события Да
Синхронизация через цифровой вход Да
Диапазон счета параметрируемый Да
Блоки сравнения
Число блоков сравнения 2; на канал
Зависимость от направления Да
Изменяется в программе пользователя Да
Определение положения
Инкрементальное определение Да
Подходит для S7-1500 Motion Control Да
Пригодно для SIMOTION Да
Функции измерения
Время измерения параметрируемое Да
Динамическая регулировка измерения времени Да
Число пороговых значений, параметрируется 2
Диапазон измерений
Мин. измерение частоты 0,04 Гц
Макс. измерение частоты 800 кГц
Мин. измерение периодов 1,25 μs
Макс. измерение периодов 25 s
Точность
Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс
Вертикальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Вертикальный настенный монтаж, макс. 40 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
На SIMATIC S7-300 Да
На SIMATIC S7-400 Да
На SIMATIC S7-1200 Да
На SIMATIC S7-1500 Да
На ведущем устройстве Standard PROFIBUS Да
На контроллере Standard PROFINET Да
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 250 г
Артикул 6AG1550-1AA01-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,359 Кг
Вид продуктов SIPLUS TM Count 2x24V
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4657
Размер упаковки 16,40 x 19,10 x 4,10
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500, технологический модуль TM Count 2X24V, рабочая температура -40 ... +70°C, с конформным покрытием, на основе 6ES7550-1AA01-0AB0 SIMATIC S7-1500, технологический модуль TM Count 2X24V, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1550-1AA01-7AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 92 дня
