Технологический модуль Siemens 6AG1350-2AH01-4AE0
Доступен к заказу

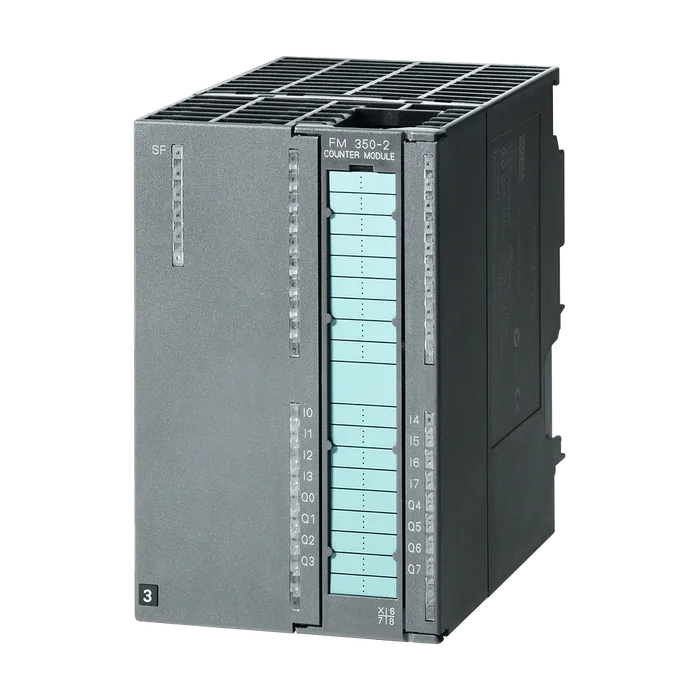

Технологический модуль Siemens 6AG1350-2AH01-4AE0
SIPLUS S7-300, модуль скоростного счёта FM350-2, 8 каналов, ля тяжёлых условий, с конформным покрытием, на основе 6ES7350-2AH01-0AE0. Замена для 6AG1350-2AH00-4A
668 553 ₽ −19% 543 634 ₽ С НДС
Код товара: 6AG13502AH014AE0
Доступен к заказу
01
Описание
SIPLUS S7-300, модуль скоростного счёта FM350-2, 8 каналов, ля тяжёлых условий, с конформным покрытием, на основе 6ES7350-2AH01-0AE0. Замена для 6AG1350-2AH00-4A
Вспомогательное напряжение 1L+, напряжение нагрузки 2 L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из источника напряжения нагрузки L+ (без нагрузки), макс. 150 мА
Из шины на задней стойке 5 В пост. тока, макс. 100 мА
Питание датчика NAMUR
Защита от короткого замыкания Да
Макс. выходной ток 200 мА
Нормальная рассеиваемая мощность 10 Вт
Число входов 8
Число входов NAMUR 8
Функции по 1 для запуска/остановки затвора
Входное напряжение
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от 11 до 30,2 В
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 2 мА
Для сигнала "1", тип. 9 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. входная частота 20 кГц
Для стандартных входов
С "0" на "1", макс. 50 μs
Для входов NAMUR
С "0" на "1", макс. 50 μs
Длина провода
Экранированные, макс. 100 м
Вид выходов 8
Защита от короткого замыкания Да
Ограничение индуктивного напряжения отключения Выходное напряжение L+ (-40 В)
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 300 μs
Частота коммутации
При омической нагрузке, макс. 500 Гц
При индуктивной нагрузке, макс. 0,5 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс. 4 А
До 60 ℃, макс. 2 А
Все остальные монтажные положения
До 40 °C, макс. 2 А
Длина провода
Экранированные, макс. 600 м
Неэкранированные, макс. 100 м
Подключаемые датчики
Инкрементальный датчик (асимметричный) Да
Инициатор 24 В Да
Датчик направления 24 В Да
Датчик NAMUR Да; согласно DIN 19 234
2-проводной датчик Да
Диагностическая функция Да; Считываемая диагностическая информация
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Аварийный сигнал процесса Да; параметрируемое
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Число входов счетчика 8; 32 бит или ±31 бит
Вход счетчика 24 В
Входное напряжение для сигнала "0" от -3 до +5 В
Входное напряжение для сигнала "1" от 11 до 30,2 В
Нормальный входной ток для сигнала "1" 9 мА
Макс. частота счетчика 20 kHz; Инкрементальный датчик: 10 кГц
Гальваническая развязка цифровых вводов
Между каналами и шиной на задней стенке Да; и экран
Гальваническая развязка цифровых выводов
Между каналами и шиной на задней стенке Да; и экран
Гальваническая развязка счетчиков
Между каналами и шиной на задней стенке Да; и экран
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Температура окружающей среды при эксплуатации
Мин. 0 °C; = Tмин
Макс. 60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки Относительная влажность воздуха ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 1 x 40-полюсный
Ширина 80 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 460 г
Артикул 6AG1350-2AH01-4AE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,502 Кг
Вид продуктов Модуль скоростного счета SIPLUS FM 350-2
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 9,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-300, МОДУЛЬ СКОРОСТНОГО СЧЁТА FM350-2, 8 КАНАЛОВ, ЛЯ ТЯЖЁЛЫХ УСЛОВИЙ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7350-2AH01-0AE0. ЗАМЕНА ДЛЯ 6AG1350-2AH00-4A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1350-2AH01-4AE0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 102 дня
