Технологический модуль Siemens 6AG1350-1AH03-2AE0
Доступен к заказу

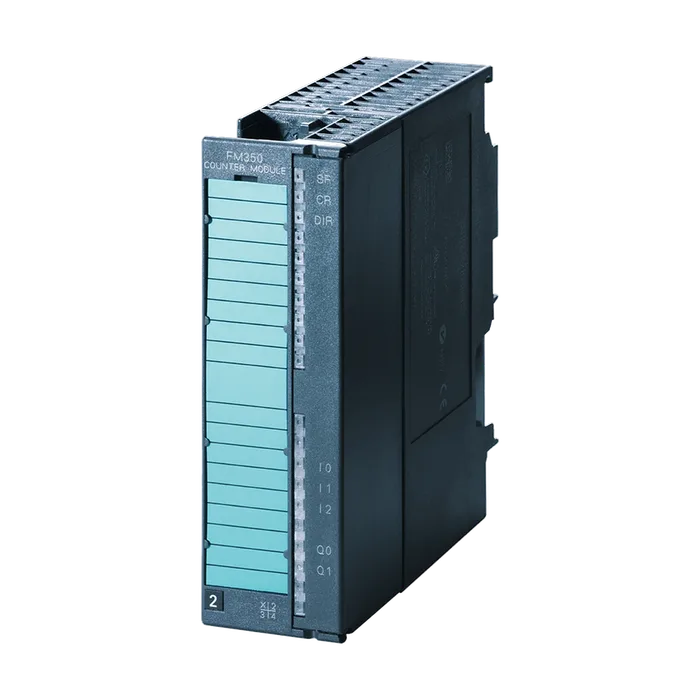

Технологический модуль Siemens 6AG1350-1AH03-2AE0
SIPLUS модуль быстрого счёта FM350-1, темп. Диапазон от -25... +60 град. Цельсия, на базе модуля 6ES7350-1AH03-0AE0
70 647,66 ₽ −18% 57 719 ₽ С НДС
Код товара: 6AG13501AH032AE0
Доступен к заказу
01
Описание
SIPLUS модуль быстрого счёта FM350-1, темп. Диапазон от -25... +60 град. Цельсия, на базе модуля 6ES7350-1AH03-0AE0
Вспомогательное напряжение 1L+, напряжение нагрузки 2 L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 V; динамическое 18,5 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 V; динамическое 30,2 В
Из источника напряжения нагрузки 1L+ (без нагрузки), макс. 40 мА
Из шины на задней стойке 5 В пост. тока, макс. 160 мА
Питание датчика 5 В
Макс. выходной ток 300 мА
Питание датчика 24 В
Макс. выходной ток 400 мА
Нормальная рассеиваемая мощность 4,5 Вт
Число входов 3
Функции 1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика
Входное напряжение
Для сигнала "0" -28,8 ... +5 В
Для сигнала "1" от +11 до +28,8 В
Входной ток
Для сигнала "1", тип. 9 мА
Вид выходов 2
Защита от короткого замыкания Да; с электронным срабатыванием
Ограничение индуктивного напряжения отключения 2L+ (-39 V)
Выходное напряжение
Для сигнала "0", макс. 3 В
Для сигнала "1", мин. 2L+ (-1,5 V)
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 5 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 0,6 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 300 μs
Подключаемые датчики
Инкрементальный датчик (симметричный) Да; с 2 смещенными на 90° последовательностями импульсов
Инкрементальный датчик (асимметричный) Да
Инициатор 24 В Да
Датчик направления 24 В Да; 1 последовательность импульсов, 1 сигнал направления
Число входов счетчика 1; 32 бит или ±31 бит
Вход счетчика 5 В
Тип RS 422
Нагрузочное сопротивление 220 Ω
Разность входных напряжений 1,3 В
Макс. частота счетчика 500 кГц
Вход счетчика 24 В
Входное напряжение для сигнала "0" -28,8 ... +5 В
Входное напряжение для сигнала "1" от +11 до +28,8 В
Нормальный входной ток для сигнала "1" 9 мА
Макс. частота счетчика 200 кГц
Минимальная ширина импульса 2,5 μs
Гальваническая развязка цифровых вводов
Между каналами и шиной на задней стенке Да; Оптронная пара
Гальваническая развязка цифровых выводов
Между каналами и шиной на задней стенке Да; Оптронная пара
Гальваническая развязка счетчиков
Между каналами и шиной на задней стенке Да; Оптронная пара
Изоляция, испытанная посредством 500 В
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 60 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Требуемый передний штекер 1 x 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 250 г
Артикул 6AG1350-1AH03-2AE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,291 Кг
Вид продуктов Модуль счета SIPLUS FM 350-1
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS МОДУЛЬ БЫСТРОГО СЧЁТА FM350-1, ТЕМП. ДИАПАЗОН ОТ -25. .. +60 ГРАД. ЦЕЛЬСИЯ, НА БАЗЕ МОДУЛЯ 6ES7350-1AH03-0AE0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1350-1AH03-2AE0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 82 дня
