Технологический модуль Siemens 6AG2552-1AA00-4AB0
Доступен к заказу

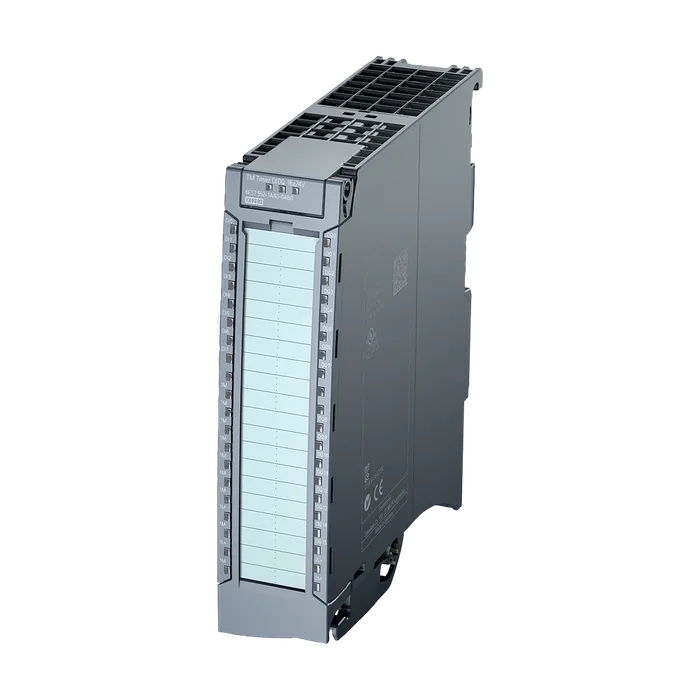

Технологический модуль Siemens 6AG2552-1AA00-4AB0
SIPLUS S7-1500, технологический модуль TM Timer DIDQ 16x24V Rail, для применения на ж/д, OT4: -40... +70°C ST1/2: 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7552-1AA00-0AB0 . цифровые входы и выходы с управлением по времени макс. 8 DI, 16 DQ, из которых макс. 16 с отметкой времени, счетчик, ШИМ, передискретизация
88 187,77 ₽ −18% 72 596 ₽ С НДС
Код товара: 6AG25521AA004AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, технологический модуль TM Timer DIDQ 16x24V Rail, для применения на ж/д, OT4: -40... +70°C ST1/2: 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7552-1AA00-0AB0 . цифровые входы и выходы с управлением по времени макс. 8 DI, 16 DQ, из которых макс. 16 с отметкой времени, счетчик, ШИМ, передискретизация
Обозначение типа продукта TM Timer DIDQ 16x24V
Функция продукта
Данные для идентификации и техобслуживания Да; I&M 0
Режим тактовой синхронизации Да
Монтаж на шины Да; Профильная шина S7-1500
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Напряжение нагрузки 2L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Из источника напряжения нагрузки 1L+ (без нагрузки), макс. 40 mA; без нагрузки
Из источника напряжения нагрузки 2L+ (без нагрузки), макс. 30 mA; без нагрузки
Число выходов 8; макс. в зависимости от параметрирования
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 1,2 A; Суммарный ток все датчики / каналы, макс. 0,5 A на выход
Потребляемая мощность шины на задней стенке 1,3 Вт
Нормальная рассеиваемая мощность 5 Вт
Адресное пространство на модуль
Вводы 44 byte
Выводы 74 byte
Число входов 8; макс. в зависимости от параметрирования
По группам для 8
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Цифровой вход с отметчиком времени Да
Макс. число 8
Счетчики Да
Макс. число 4
Счетчик с инкрементальным датчиком Да
Макс. число 4
Цифровой вход с супердискретизацией Да
Макс. число 8
Включение HW для цифрового входа Да
Макс. число 4
Включение HW для цифрового выхода Да
Макс. число 4
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Минимальная ширина импульса для программной реакции 3 мкс при параметрировании "нет"
Для стандартных входов
Параметрируемое Да; нет / 0,05 / 0,1 / 0,4 / 0,8 мс
С "0" на "1", мин. 4 μs; при параметрировании "нет"
С "1" на "0", мин. 4 μs; при параметрировании "нет"
Длина провода
Экранированные, макс. 1 000 m; в зависимости от датчика, качества кабеля и крутизны фронта импульса
Неэкранированные, макс. 600 m; в зависимости от датчика, качества кабеля и крутизны фронта импульса
Вид цифровых выходов Транзистор
Вид выходов 16; макс. в зависимости от параметрирования
По группам для 8
С вытекающим током Да; при выходе High Speed
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1,7 А для стандартного выхода, 0,5 А для высокоскоростного выхода
Ограничение индуктивного напряжения отключения -0,8 В
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
Цифровой выход с отметчиком времени Да
Макс. число 16
Выход PWM Да
Макс. число 16
Цифровой выход с супердискретизацией Да
Макс. число 16
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; 0,1 A при выходе High Speed
При ламповой нагрузке, макс. 5 W; 1 Вт при выходе High Speed
Диапазон сопротивления нагрузке
Нижний предел 48 Ω; 240 Ом при выходе High Speed
Верхний предел 12 kΩ
Выходное напряжение
Вид выходного напряжения DC
Для сигнала "0", макс. 1 V; при выходе High Speed
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; 0,1 A при выходе High Speed, учитывать уменьшение мощности
Для сигнала "1", диапазон допустимых значений, 0,6 A; 0,12 A при выходе High Speed, учитывать уменьшение
Макс. мощности
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 μs; при выходе High Speed, 5 мкс при стандартном выходе
С "1" на "0", макс. 1 μs; при выходе High Speed, 6 мкс при стандартном выходе
Частота коммутации
При омической нагрузке, макс. 10 кГц
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. суммарный ток на узел 4 А
Макс. ток на модуль 8 A; Учитывать снижение номинальных значений
Длина провода
Экранированные, макс. 1 000 m; в зависимости от нагрузки и от качества кабеля
Неэкранированные, макс. 600 m; в зависимости от нагрузки и от качества кабеля
Подключаемые датчики
Инкрементальный датчик (асимметричный) Да
Инициатор 24 В Да
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 24 В
Макс. входная частота 50 кГц
Макс. частота счетчика 200 kHz; при четырехкратной обработке
Макс. длина экранированного провода 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 200 м при 50 кГц
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Импульсный датчик Да
Физические параметры интерфейсов
Входная характеристика по IEC 61131, тип 3 Да
Макс. время цикла шины (TDP) 250 μs
Макс. фазовые флуктуации 1 μs
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Счетчики
Число счетчиков 4
Макс. частота счетчика 200 kHz; при четырехкратной обработке
Функции счета
Непрерывный счет Да
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 40 °C; = Tмакс; учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем 4/5 согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных 16.01.2023 © Copyright Siemens газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
На SIMATIC S7-1500 Да
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 320 г
Артикул 6AG2552-1AA00-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,436 Кг
Вид продуктов SIPLUS extreme RAIL TM Timer DIDQ 16x24V
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4657
Размер упаковки 16,40 x 19,10 x 4,10
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500, технологический модуль TM Timer DIDQ 16x24V Rail, для применения на ж/д, OT4: -40... +70°C ST1/2: 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7552-1AA00-0AB0 . цифровые входы и выходы с управлением по времени макс. 8 DI, 16 DQ, из которых макс. 16 с отметкой времени, счетчик, ШИМ, передискретизация
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2552-1AA00-4AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
