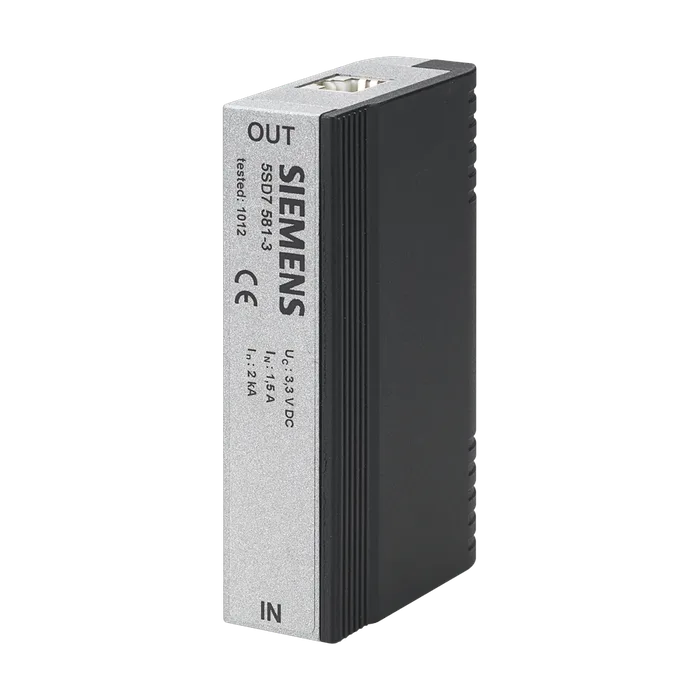

ОПН для интерфейсов Ethernet до 10 Гбит/с, вкл. POE
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Разрядник для защиты от перенапряжений 5SD7 для измерительных приборов, средств управления и регулирования
Исполнение изделия взрывозащищенное исполнение Нет
Полное время отключения
Между L и N при симметричной цепи 1 нс
Между L или N и PE при симметричной цепи 100 нс
Вносимое затухание при симметричной цепи
При волновом сопротивлении 100 Ом до 5 МГц типичный 1 дБ
Импульсный ток при (10/1000) мкс емкость между отключаемыми соединительными 40 А
Клеммами
При симметричной цепи 0,012 nF
При асимметричной цепи 1 pF
Уровень защиты
При форме кривой импульса C2 при (10 кВ/5 кА) после сигнального заземления согласно МЭК 61643-21 700 В
Категория перенапряжения II
Длительное рабочее напряжение
При постоянном токе макс. 3,3 В
Остаточное напряжение между L и L
При ном. отводимом импульсном токе при симметричной цепи 15 В
Ограничение напряжения выходного напряжения
Между L и L при крутизне напряжения 1 кВ/мкс при пике или статическом распределении относительно уровня опасности при симметричной цепи 9 В
Между L и PE при асимметричной цепи при крутизне напряжения 1 кВ/мкс при пике или статическом распределении относительно уровня опасности 700 В
Напряжение питания
Рабочее напряжение
Расчетное значение макс. 3,3 В
Класс защиты
Степень защиты IP IP20
Подробнее
Компонент изделия дистанционный сигнальный контакт Нет
Функция продукта
Функция изделия контроль ОПН Нет
Связи
Исполнение разъема питания RJ45
Высота 25 мм
Ширина 102 мм
Глубина 65 мм
Масса нетто 289 г
Материал корпуса ZnAI4Cu1
Окружающая температура при эксплуатации
Мин. 40 °C
Макс. 85 °C
