Предохранитель Siemens 5SD7424-3

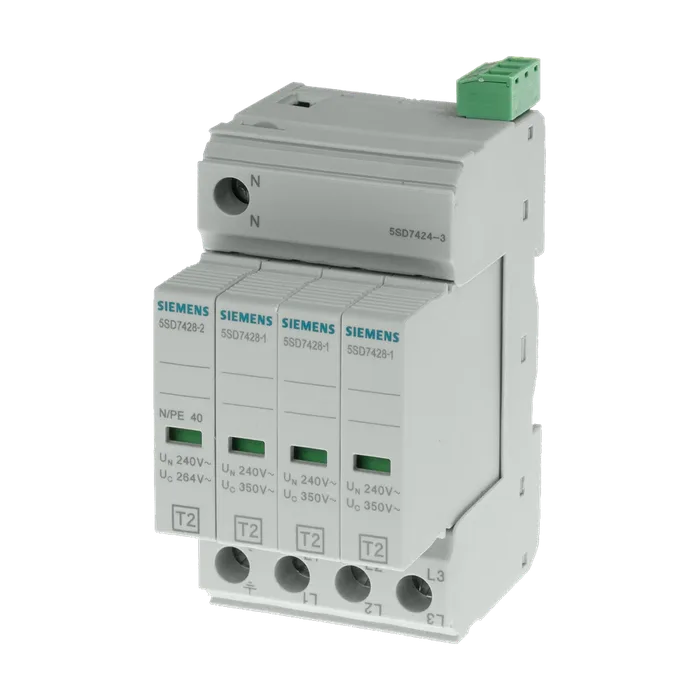

Ограничитель перенапряжения T2, UN 240/400 В, UC 350 / 264 В AC, втычные защитные модули, схема 3+1 (TN-S, TT), ширина 49,2 мм
45 317 ₽ С НДС
01
Описание
Ограничитель перенапряжения T2, UN 240/400 В, UC 350 / 264 В AC, втычные защитные модули, схема 3+1 (TN-S, TT), ширина 49,2 мм
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Разрядник для защиты от перенапряжений
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Нет
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-N, N-PE
Тип распределительной системы TT, TN-S
Исполнение полюсов 3+N/PE
Вид креплений DIN-рейка NS 35
Материал / корпуса PA 6.6 / PBT
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 30 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 98 мм
Ширина 49,2 мм
Глубина 71,5 мм
Типоразмер ограничителя перенапряжений 2,7 TE
Масса нетто 394 г
Компонент изделия / дистанционный сигнальный контакт Да
Исполнение сигнала оптический, контакт телесигнализации
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 350 В
Между L и (PE)N / при переменном токе 350 В
Между L и PE / при переменном токе 350 В
Между N и PE / при переменном токе 264 В
Рабочее напряжение
При переменном токе / ном. значение 230 В
Разрядный импульсный ток
Между L и (PE)N / при (8/20) мкс 20 кА
Между L и PE / при (8/20) мкс 20 кА
Между N и PE / при (8/20) мкс 40 кА
Между L и N / при (8/20) мкс 40 кА
Между L и PE / при (8/20) мкс 40 кА
Между N и PE / при (8/20) мкс 80 кА
Способность гашения тока последействия
Между N и PE 100 A (264 В перем. тока)
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Между L и N 1,5 кВ
Между L и PE 1,9 кВ
Между N и PE 1,5 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока
Между L и (PE)N / макс. 1,5 кВ
Между N и PE / макс. 0,7 кВ
Между N и PE / при 2 кА / макс. 0,7 кВ
Между N и PE / при 4 кА / макс. 0,7 кВ
Между L и (PE)N / при 4 кА / макс. 1,1 кВ
Между L и (PE)N / при 5 кА / макс. 1,2 кВ
Между N и PE / при 5 кА / макс. 0,7 кВ
Между L и (PE)N / при 10 кА / макс. 1,3 кВ
Между N и PE / при 10 кА / макс. 0,7 кВ
Порог срабатывания по импульсному напряжению
Между N и PE / при 6 кВ / при (1,2/50) мкс / макс. 1,5 кВ
Время срабатывания / между L и (PE)N / макс. 25 нс
Время срабатывания / между N и PE / макс. время отклика на временное испытательное 100 нс
Перенапряжение
При контрольном напряжении TOV (L-N) 415 В перем. тока (5 с / withstand mode) / 457 В перем. тока (120 мин / safe failure mode)
При контрольном напряжении TOV (N-PE) 1200 V (200 ms / withstand mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 315 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 40 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта M5
Поперечное сечение подключаемого провода
При жестком проводе / макс. 25 мм²
При жестком проводе / мин. 2,5 мм²
Для тонкожильного кабеля / макс. 16 мм²
Для тонкожильного кабеля / мин. 2,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 12
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 4
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 16 мм
Функция коммутации / дистанционных сигнальных контактов рабочее напряжение / дистанционных сигнальных Контакт PDT
Контактов
При переменном токе / мин. 5 В
При переменном токе / макс. рабочий ток / дистанционных сигнальных контактов / 250 В
При переменном токе
Мин. 5 мА
Макс. 1 А
Способ подключения дистанционного сигнального контакта M2
Начальный пусковой крутящий момент / для дистанционных сигнальных контактов 0,25 Н·м
Поперечное сечение подключаемого провода
Для дистанционных сигнальных контактов / при жестком проводе / мин. 0,14 мм²
Для дистанционных сигнальных контактов / при жестком проводе / макс. 1,5 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / мин. 0,14 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / макс. номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого 1,5 мм²
Провода / для дистанционных сигнальных контактов
Мин. 28
Макс. 16
Справочный идентификатор / согласно МЭК 81346- 2:2009 FA
