Предохранитель Siemens 5SD7483-5
Доступен к заказу

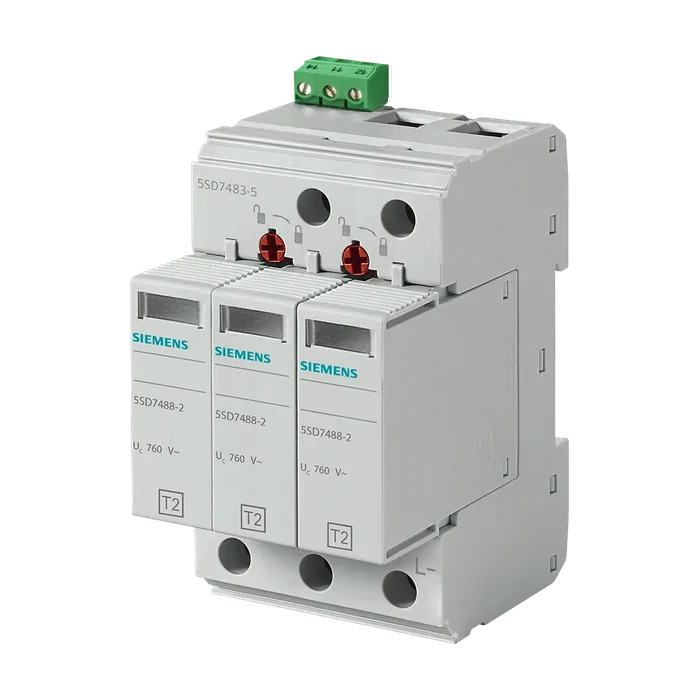

Предохранитель Siemens 5SD7483-5
Ограничитель перенапряжения, тип 2, втычные защитные модули, UC 750 В AC, 3-пол., для 4-проводных сетей (L1, L2, L3, PEN), с дистанционной сигнализацией
26 461,85 ₽ С НДС
01
Описание
Ограничитель перенапряжения, тип 2, втычные защитные модули, UC 750 В AC, 3-пол., для 4-проводных сетей (L1, L2, L3, PEN), с дистанционной сигнализацией
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Разрядник для защиты от перенапряжений
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Принадлежности 3 x 5SD7488-2
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Нет
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-PEN, L-PE
Тип распределительной системы TN-C, IT
Исполнение полюсов 3
Вид креплений DIN-рейка NS 35
Материал / корпуса PA 6.6 / PBT
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 25 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 99 мм
Ширина 53,4 мм
Глубина 71,5 мм
Масса нетто 355 г
Компонент изделия / дистанционный сигнальный контакт Да
Исполнение сигнала оптический, контакт телесигнализации
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 760 В
Рабочее напряжение
При переменном токе / ном. значение 690 В
Потребляемая полная мощность / при режиме 1 200 mVA
Разрядный импульсный ток
При 1 фазе / при (8/20) мкс / макс. 30 кА
При (8/20) мкс 15 кА
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Макс. 2,9 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока 2,9 кВ
При 3 кА / макс. 2,3 кВ
При 5 кА / макс. 2,5 кВ
При 10 кА / макс. 2,7 кВ
Время срабатывания / макс. время отклика на временное испытательное 25 нс
Перенапряжение
При контрольном напряжении TOV 1000 В перем. тока (5 с / withestand mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 100 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 80 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта M5
Поперечное сечение подключаемого провода
При жестком проводе / макс. 35 мм²
При жестком проводе / мин. 1,5 мм²
Для тонкожильного кабеля / макс. 25 мм²
Для тонкожильного кабеля / мин. 1,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 15
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 2
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / согласно UL / мин. 10
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / согласно UL / макс. 2
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 16 мм
Функция коммутации / дистанционных сигнальных контактов рабочее напряжение / дистанционных сигнальных Контакт PDT
Контактов
При переменном токе / мин. 5 В
При переменном токе / макс. 250 В
Согласно UL рабочий ток / дистанционных сигнальных контактов / 125 В
При переменном токе
Мин. 5 мА
Макс. 1,5 А
Согласно UL 1 А
Способ подключения дистанционного сигнального контакта M2
Начальный пусковой крутящий момент / для дистанционных сигнальных контактов 0,25 Н·м
Поперечное сечение подключаемого провода
Для дистанционных сигнальных контактов / при жестком проводе / мин. 0,14 мм²
Для дистанционных сигнальных контактов / при жестком проводе / макс. 1,5 мм²
Для тонкожильного кабеля / для дистанционных 0,14 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / макс. номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого 1,5 мм²
Провода / для дистанционных сигнальных контактов
Мин. 28
Макс. 16
Согласно UL / мин. 30
Согласно UL / макс. 14
Длина зачистки изоляции / провода / для дистанционных сигнальных контактов 7 мм
Высота над уровнем моря / согласно UL / макс. 6 562 ft
Масса нетто [фунтов] / согласно UL 0,78 lb
Масса брутто [фунтов] / согласно UL 0,86 lb
Вид устройства защиты от импульсных перенапряжений (УЗИП) / согласно UL Type 4 SPD fot Type 2 applications
Обозначение цепей защиты / согласно UL L-L, L-G
Тип распределительной системы / согласно UL 3D
Макс. длительное рабочее напряжение (MCOV)
Между L и массой 750 В
Измеренное ограничительное напряжение (MLV)
Между L и L 4 кВ
Между L и массой 2,5 кВ
Ток утечки
Согласно UL 10 кА
Справочный идентификатор / согласно МЭК 81346- 2:2009 FA
