Счетчики OMRON H7CX - это вершина универсальности и интуитивного программирования. Обладая индикацией до 6 цифровых разрядов, счетчик H7CX предоставляет множество дополнительных возможностей, что делает его идеальным для самых разных применений.

Установка шкалы измерений

В режиме счетчика можно установить шкалу измерений от 0,001 до 9,999 для 4-х разрядной модели и от 0,001 до 99,999 для 6-разрядной модели, что позволяет оперировать различными реальными величинами (литрами, килограммами, метрами и т.д.)

Выбор выхода

Счетчик H7CX (версия AU) предлагает как одноступенчатый выход, так и двухступенчатый (реле SPDT и NPN транзистор с открытым коллектором). В одноступенчатом режиме реагируют оба выхода. В двухступенчатом выход можно запрограммировать - сначала реле и за ним транзистор или наоборот. Благодаря этой возможности счетчик H7CX подходит для практически всех применений, требующих переключения.

Шкала измерений от 0.001 до 9.999 для 4-разрядной модели и от 0.001 до 99.999 для 6-разрядной модели
Управление на выходе: реле 3А/250В переменного тока; транзистор 100мА, 30В постоянного тока
Выбор выхода: одноступенчатый выход или двухступенчатый выход
Предустановка контрольного значения
Накопительный счетчик, обычный счетчик, двойной счетчик, тахометр
Все функции счетчика

Информация для заказа счетчиков OMRON H7CX

Классификация	Конфигурация	Внешнее подключение	Уставка	Кол-во символов на дисплее	Выходы	Напряжение питания	Модель
Preset counter	1-stage preset counter Total and preset counter	11-pin socket	1-stage	4 digits	Contact output (SPDT)	100-240 VAC	H7CX-A114-N
					Transistor output (SPST)	100-240 VAC	H7CX-A114S-N
					Contact output (SPDT)	12-24 VDC/ 24 VAC	H7CX-A114D1-N
				6 digits	Contact output (SPDT)	100-240 VAC	H7CX-A11-N
					Transistor output (SPST)	100-240 VAC	H7CX-A11S-N
					Contact output (SPDT)	12-24 VDC / 24 VAC	H7CX-A11D1-N
					Transistor output (SPST)	12-24 VDC / 24 VAC	H7CX-A11SD1-N
		Screw terminals		4 digits	Contact output (SPDT)	100-240 VAC	H7CX-A4-N
					Transistor output (SPST)	100-240 VAC	H7CX-A4S-N
					Contact output (SPDT)	12-24 VDC	H7CX-A4D-N
					Transistor output (SPST)	12-24 VDC	H7CX-A4SD-N
				6 digits	Contact output (SPDT)	100-240 VAC	H7CX-A-N
					Transistor output (SPST)	100-240 VAC	H7CX-AS-N
					Contact output (SPDT)	12-24 VDC	H7CX-AD-N
					Transistor output (SPST)	12-24 VDC	H7CX-ASD-N
	1- stage preset counter 2- stage preset counter Total and preset counter Batch counter Dual counter Twin counter		2-stage	4 digits	Contact output (SPST + SPDT)	100-240 VAC	H7CX-A4W-N
				4 digits	Transistor output (DPST)	12-24 VDC	H7CX-A4WSD-N
Preset counter/ Tachometer	1- stage preset counter 2- stage preset counter Total and preset counter Batch counter Dual counter win counter Tachometer			6 digits	Contact output (SPST + SPDT)	100-240 VAC	H7CX-AW-N
					Transistor output (DPST)	100-240 VAC	H7CX-AWS-N
					Contact output (SPST + SPDT)	12-24 VDC / 24 VAC	H7CX-AWD1-N
					Transistor output (DPST)	12-24 VDC / 24 VAC	H7CX-AWSD1-N
					Transistor output (DPST)	12-24 VDC	H7CX-AWSD-N
					Contact output (SPDT) + Transistor output (SPST)	100-240 VAC	H7CX-AU-N
					Contact output (SPDT) + Transistor output (SPST)	12-24 VDC / 24 VAC	H7CX-AUD1-N
					Transistor output (DPST)	12-24 VDC / 24 VAC	H7CX-AUSD1-N

Аксессуары

Name		Order code
Flush-mounting adapter		Y92F-30
Waterproof packing		Y92S-29
DIN-rail mounting/front-connecting socket	11-pin, finger safe type	P2CF-11-E
Back-connecting socket	11-pin	P3GA-11
Back-connecting socket	Finger safe terminal cover for P3GA-11	Y92A-48G
Hard cover		Y92A-48
Soft cover		Y92A-48F1
Front panels (4-digit models)	Light gray	Y92P-CXC4G
Front panels (4-digit models)	White	Y92P-CXC4S
Front panels (6-digit models)	Light gray	Y92P-CXC6G
Front panels (6-digit models)	White	Y92P-CXC6S

Характеристики

Display	7-segment, negative transmissive LCD
Digits	6-digits: -99,999 to 999,999, SV range: -99999 to 999999 or 0 to 999999
Max. counting speed	30 Hz or 5 kHz (selectable, ON/OFF ratio 1:1)
Input modes	Increment, decrement, increment/decrement (UP/DOWN A (command input), UP/DOWN B (individual inputs), or UP/DOWN C (quadrature inputs))
Control output	Contact output: 3 A at 250 VAC/30 VDC, resistive load (cosφ = 1) Minimum applied load: 10 mA at 5 VDC Transistor output: NPN open collector, 100 mA at 30 VDC Residual voltage: 1.5 VDC max. (approx. 1V) Leakage current: 0.1 mA max.
Key protection	Yes
Decimal point adjustment	Yes (rightmost 3 digits)
Sensor waiting time	290 ms max.
Memory backup	EEPROM (overwrites: 100,000 times min.) stores data 10 years min.
Ambient temperature	Operating: -10 to 55°C (-10 to 50°C when mounted side by side)
Case color	Black (N1.5) (Optional Front Panels are available to change the Front Panel color to light gray or white.)
Life expectancy	Mechanical: 10,000,000 operations min.
Life expectancy	Electrical: 100,000 operations min. (3 A at 250 VAC, resistive load)
Degree of protection	Panel surface: IP66, NEMA 4 (indoors), and UL Type 4X (indoors)

Счетчики OMRON: каталог и характеристики

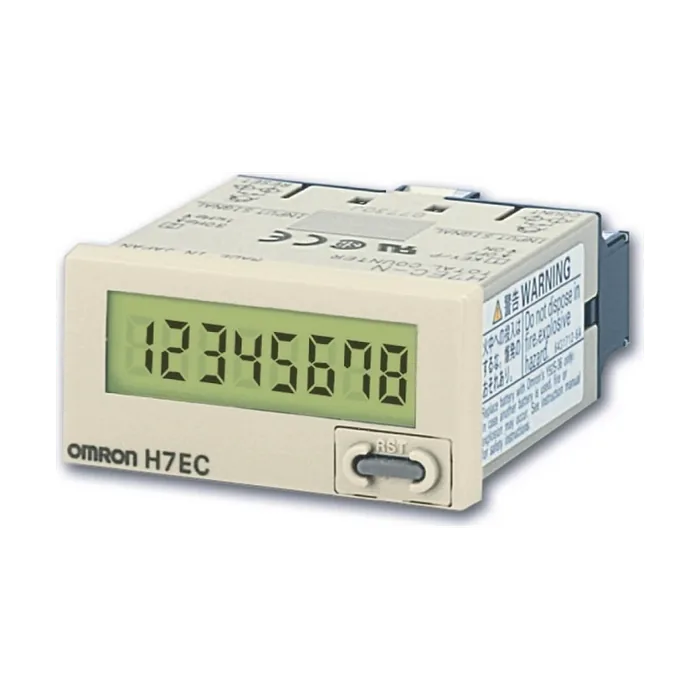

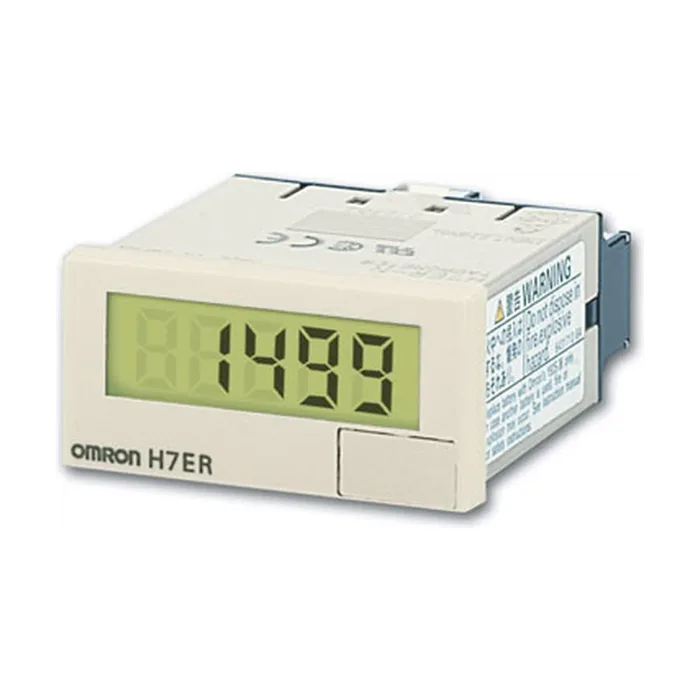

«Счетчики» (OMRON) — 227 позиций в каталоге. Основные типы: H7CX, H7CC, H7ET, H8PS, H7ER, H7EC, H7GP, H7HP, H7BX, H7CN, H8GN, H8BM.
