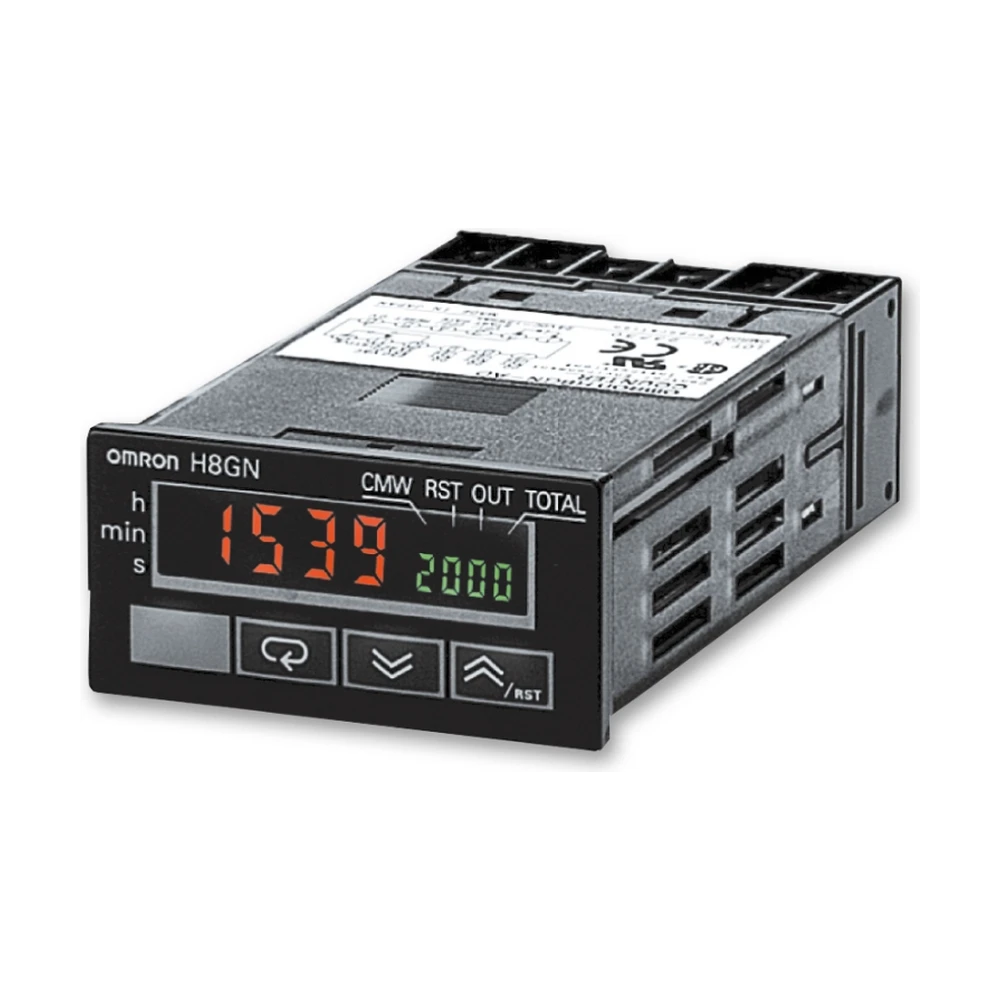

H8GN-AD
По запросу
H8GN
Доступен к заказу
H8GN-AD-FLK
По запросу
H8GN: описание
OMRON впервые в мире представил устройство G-формата с двойной индикацией, комбинирующее счетчик и таймер. H8GN имеет необходимые функции счета и таймера в одном блоке, а также может быть оснащен сетевыми возможностям
Это многофункциональное устройство имеет набор различных режимов работы таймера, счетчика и 8-ми разрядного накопительного счетчика. Регулятор H8GN работает с циклическими временными заданиями и переключается с функции счетчика на накопительный счетчик, тем самым обеспечивает наиболее требуемые комбинации. Вы можете предварительно запрограммировать до 4 различных заданий, что сократит время настройки при изменении параметров процесса. Значения заданий могут быть изменены непосредственно с передней панели самого устройства. В режиме счетчика Вы можете установить шкалу измерений от 0,001 до 9999 и оперировать с реальными величинами (литрами, см, кг и т.д.).
- G-формат полностью удовлетворяют требованиям экономии пространства и могут быть размещены практически в любом месте
- Двойная индикация, комбинирующая счетчик и таймер
- Три функции в одном устройстве: таймер, счетчик и накопительный счетчик
- Сверхсовременный ЖК-дисплей
- Гибкие сетевые и коммуникационные способности
- До 4 предварительных установок
Таблица
| Питание | Выход | Связь | |
|---|---|---|---|
| нет протокола обмена данными | RS-485 | ||
| 24 VDC | Contact output (SPOT) | H8GN-AD | HBGN-AD-FLK |
Характеристики
| Rated supply voltage | 24 VDC | |
| Operating voltage range | 85 to 110% of rated supply voltage | |
| Power consumption | 1.5 W max. (for max. DC load) (inrush current: 15 A max.) | |
| Mounting method | Flush-mounting | |
| External connections | Screw terminals (M3 screws) | |
| Terminal screw tightening torque | 0.5 Nm max. | |
| Attachment | Waterproof packing, flush-mounting bracket | |
| Display | 7-segment, negative transmissive LCD; time display (h, min, s); CMW, OUT, RST, TOTAL Present value (red, 7 mm high characters); set value (green, 3.4 mm high characters) |
|
| Digits | PV: 4 digits, SV: 4 digits, when total count value is displayed: 8 digits (zeros suppressed) | |
| Memory backup | EEPROM (non-volatile memory) (number of writes: 100,000 times) | |
| Counter | Maximum counting speed | 30 Hz or 5 kHz |
| Counting range | -999 to 9,999 | |
| Input modes | Increment, decrement, individual, quadrature inputs | |
| Timer | Timer modes | Elapsed time (up), remaining time (down) |
| Inputs | Input signals | For counter: CP1, CP2, and reset For timer: Start, gate, and reset |
| Input method | No-voltage input (contact short-circuit and open input) Short-circuit (ON) impedance: 1 kΩ max. (approx. 2 mA runoff current at 0 Ω) Short-circuit (ON) residual voltage: 2 VDC max. Open (OFF) impedance: 100 kΩ min. Applied voltage: 30 VDC max. |
|
| Start, reset, gate | Minimum input signal width: 1 or 20 ms (selectable) | |
| Power reset | Minimum power-opening time: 0.5 s | |
| Control output | SPDT contact output: 3 A at 250 VAC/30 VDC, resistive load (cosφ = 1) | |
| Minimum applied load | 10 mA at 5 VDC (failure level: P, reference value) | |
| Reset system | External, manual, and power supply resets (for timer in A, B, D, E, or Z modes) | |
| Sensor waiting time | 260 ms max. (inputs cannot be received during sensor wait time if control outputs are turned OFF) |
|
| Timer function | Accuracy of operating time and setting error (including temperature and voltage effects) |
Signal start: ±0.03% ±30 ms max. Power-ON start: ±0.03% ±50 ms max. |
| Ambient temperature | Operating storage | -10 to 55°C (with no icing or condensation) |
| -25 to 65°C (with no icing or condensation) | ||
| Case color | Rear section: Grey smoke; front section: N1.5 (black) | |
| Degree of protection | Panel surface: IP66 and NEMA Type 4X (indoors); rear case: IP20, terminal block: IP20 | |
| Size in mm (HxWxD) | 24x48x83 | |
