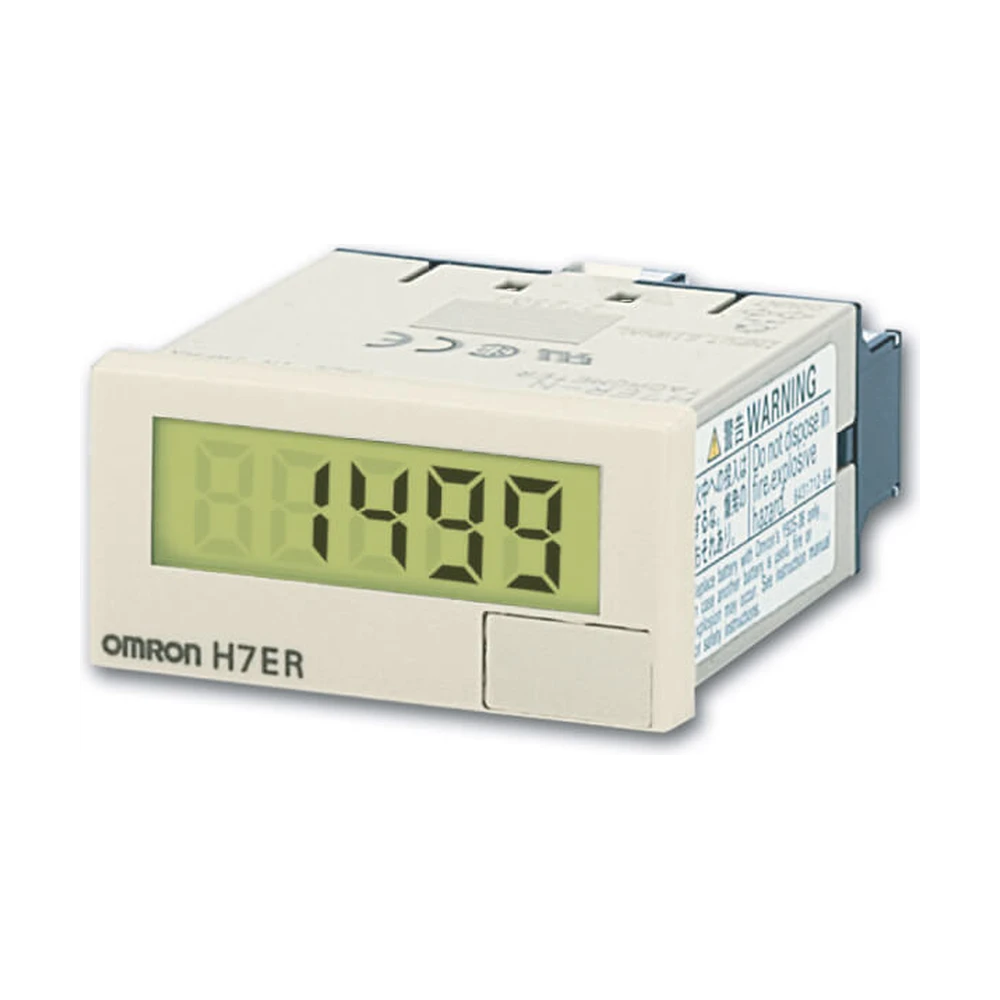

H7ER-NV1-H
4.7 По запросу
H7ER
4.7
В наличии
H7ER-N
По запросу
В наличии
H7ER-NV
По запросу
Доступен к заказу
H7ER-NV1-BH
По запросу
Доступен к заказу
H7ER-N-B
По запросу
Доступен к заказу
H7ER-NV-BH
По запросу
Доступен к заказу
H7ER-NV OMI
По запросу
Доступен к заказу
H7ER-NV-B
По запросу
Доступен к заказу
H7ER-NV1-B
По запросу
Доступен к заказу
H7ER-NV1
По запросу
Доступен к заказу
H7ER-NV1-H OMI
По запросу
Доступен к заказу
H7ER-N OMI
По запросу
Доступен к заказу
H7ER-NV-H
По запросу
H7ER: описание
Серия включает в себя счетчики импульсов, счетчики времени, а также измерители частоты вращения. Счетчики соответствуют требованиям ЕМС, а их лицевая панель имеет степень защиты IP66. Компактный габаритный размер (24ммх48ммх48,5мм) и яркий светодиодный индикатор высотой 8,6 мм делают счетчики удобными для их установки и обслуживания. Имеются модели счетчиков импульсов с индикатором, обладающим фоновой подсветкой.
Фирма OMRON выпустила новую серию многофункциональных счетчиков H7E, работающих от встроенного элемента питания.
| Технические данные | Н7ЕС | Н7ЕТ | H7ER |
|---|---|---|---|
| Модель |
|
|
|
| Функция | Счетчики импульсов Н7ЕС, 8-разрядный индикатор, клавиша обнуления (блокируемая) или внешний сброс | Счетчики рабочих часов Н7ЕТ, 7-разрядный индикатор, выбор временного диапазона: часы/дни или часы/секунды. | Измерители частоты вращения H7ER, 5-разрядный индикатор, установка показания индикатора по количеству импульсов датчика (1000 об/с...10000 об/мин) |
| Вход | NPN/PNP Вход напряжения (AC/DC) Контактный вход |
NPN/PNP Вход напряжения (AC/DC) Контактный вход |
NPN/PNP Контактный вход |
| Частота отсчета временной диапазон | 30 Гц или 1 кГц | -0.0ч.....999999,9ч | 10 Гц или 1 кГц |
| Обнуление | Кнопка или внешний сброс | Кнопка или внешний сброс | — |
Информация для заказа OMRON H7ER
| Count input | Display | Order code | |||
|---|---|---|---|---|---|
| Max. revolutions displayed (applicable encoder resolution) | |||||
| 1,000 s-1 (1 pulse/rev.) 1,000 min-1 (60 pulse/rev.) |
1,000.0 s-1 (10 pulse/rev) 1,000.0 min-1 (600 pulse/rev) <-> 10,000 min-1 (60 pulse/rev) (switchable) |
||||
| Light grey body | Black body | Light grey body | Black body | ||
| No-voltage input | 7-segment LCD | H7ER-N | H7ER-N-B | ||
| PNP/NPN universal DC voltage input |
7-segment LCD | H7ER-NV | H7ER-NV-B | H7ER-NV1 | H7ER-NV1-B |
| 7-segment LCD with backlight | H7ER-NV-H | H7ER-NV-BH | H7ER-NV1-H | H7ER-NV1-BH | |
Характеристики
| Item | H7ER-NV1-_/H7ER-NV1-_H | H7ER-NV-_/H7ER-NV-_H | H7ER-N-_ |
|---|---|---|---|
| Operating mode | Up type | ||
| Mounting method | Flush mounting | ||
| External connections | Screw terminals, wire-wrap terminals | ||
| Display | 7-segment LCD with or without backlight, zero suppression (character height: 8.6 mm) | ||
| Number of digits | 5 | 4 | |
| Max. revolutions displayed | 1,000.0 s-1 (when encoder resolution of 10 pulse/rev is used) 1,000.0 min-1 (when encoder resolution of 600 pulse/rev is used) <-> 10,000 min-1 (when encoder resolution of 60 pulse/rev is used) (switchable with switch) |
1,000 s-1 (when encoder resolution of 1 pulse/rev is used) 1,000 min-1 (when encoder resolution of 60 pulse/rev is used) |
|
| Attachment | Waterproof packing, flush mounting bracket, revolution unit labels | ||
| Supply voltage | Backlight model: 24 VDC (0.3 W max.) (for backlight lit) No-backlight model: Not required (powered by built-in battery) |
Not required (powered by built-in battery) | |
| Count input | High (logic) level: 4.5 to 30 VDC Low (logic) level: 0 to 2 VDC (Input impedance: Approx. 4.7 kΩ) |
No voltage input Maximum short-circuit impedance: 10 kΩ max. Short-circuit residual voltage: 0.5 V max. Minimum open impedance: 750 kΩ min. |
|
| Max. counting speed | 10 kHz | 1 kHz | |
| Minimum signal width | 10 kHz: 0.05 ms, 1 kHz: 0.5 ms | ||
| Ambient temperature | Operating: -10 to 55°C (with no condensation or icing), storage: -25 to 65°C (with no condensation or icing) | ||
| Degree of protection | Front-panel: IP66, NEMA4 with waterproof packing, terminal block: IP20 | ||
| Battery life (reference) | 7 years min. with continuous input at 25°C (lithium battery) | ||
| Size in mm (HxWxD) | 24x48x53.5 | ||
