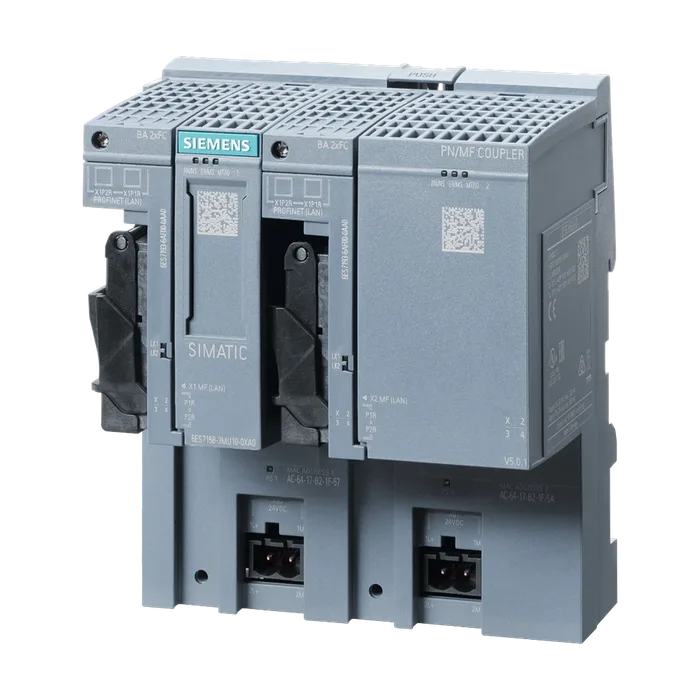

SIMATIC, шлюз SIMATIC PN/MF для разных полевыми шин, PN IO, EtherNet/IP, для детерминированного обмена данными между макс. 1 контроллером с каждой стороны, резервированное питание, подключение к сети Ethernet через шинный адаптер SIMATIC BusAdapter (BA), поставляется без BusAdapter
45 868,78 ₽−20%36 622 ₽С НДС
Код товара: 6ES71583MU100XA0
Доступен к заказу
01
Описание
SIMATIC, шлюз SIMATIC PN/MF для разных полевыми шин, PN IO, EtherNet/IP, для детерминированного обмена данными между макс. 1 контроллером с каждой стороны, резервированное питание, подключение к сети Ethernet через шинный адаптер SIMATIC BusAdapter (BA), поставляется без BusAdapter
Обозначение типа продуктаЭлемент связи PN/MF
Версия микропрограммного обеспеченияV5.0.1
Возможно обновление микропрограммного обеспеченияДа
Идентификация устройства (идентификатор устройства)0604H
Код изготовителя согласно ODVA (VendorID)04E3H
Код изделия согласно ODVA (ProductCode)0FA0H
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Устройство смены инструментаДа; Док-устройство и док-станция
Локальное сопряжение параметров ввода/выводаНет
Локальное сопряжение блоков данныхНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal,начиная с версии V16 - с помощью HSP устройства сопряжения
Проектируемая/интегрированная среда, версия не нижеPN/PN, начиная с версии V4.2 - в режиме совместимости
STEP 7 проектируемая/интегрированная среда, версия не нижеВозможность проектирования через основной файл устройства
PROFINET, версия не ниже GSD/GSD-RevisionV2.3
МонтажПрофильная шина 7,5 мм и 15 мм
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения10 мс
Макс. потребление тока360 mA; при входном напряжении 19,2 В на правой клемме питания, вкл. 2 вставленных BA
Макс. ток включения1,6 А
Из источника напряжения питания 1L+, макс.320 mA; при входном напряжении 19,2 В на левой клемме питания, вкл. 2 вставленных BA
Нормальная рассеиваемая мощность4 W; При входном напряжении 24 В и 2 вставленных BA 2x RJ45. Если вставляется BusAdapter с оптическим интерфейсом, на оптический интерфейс приходится дополнительно 750 мВт (3 Вт для 2 вставленных BA 2x LC)
Адресное пространство на модуль
Макс. адресное пространство на модуль254 byte; макс. 254 байт входных данных и 253 байт выходных данных
Адресное пространство на одну станцию
Макс. адресное пространство на станцию1 440 byte; На вход/выход
Подмодули
Количество субмодулей на станцию, макс116
Число разъемов PROFINET2; По одному интерфейсу PROFINET на сторону сети
Оптический разъемНет
Физические параметры интерфейсов
Число портов2; через BusAdapter
Встроенный коммутаторДа
BusAdapter (PROFINET)Да; применяемые BusAdapter: BA 2x RJ45, BA 2x FC, BA 2x M12
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; как MRP-клиент, макс. 50 абонентов в контуре
Физические параметры интерфейсов
Число портов2; через BusAdapter
Встроенный коммутаторДа
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; как MRP-клиент, макс. 50 абонентов в контуре
RJ 45 (Ethernet)
Способ передачиPROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/сНет
100 Мбит/сДа; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определениеДа
Автоматическая коммутацияДа
Modbus TCPНет
Протоколы (Ethernet)
PingДа
Устройство ввода-вывода PROFINET
Службы
PROFIenergyНет
Пуск согласно приоритетуДа
Shared DeviceНет
Режим дублирования
Общее резервирование PROFINET (S2)Да; NAP S2 согласно IEC
Макс. адресное пространство на модуль244 byte; (244 байт на выходы/ 244 байт на входы)
ForwardOpen (класс 1 и 32-битовый заголовок)500 byte; (496 байт на выходы/ 500 байт на входы)
LargeForwardOpen (класс 3)4 002 byte
Открытая связь IE
Индикация состоянияДа
Аварийные сигналыДа
Диагностическая функцияДа; параметрируемое
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Светодиод LINKДа; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Между напряжением питания и блоком электроникиДа; на питание 2
Между Ethernet и блоком электроникиДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Разделитель сетей согласно IEC 61784-3-3Да
Класс нагрузки сети3
Уровень безопасностиСогласно Security Level 1 Test Cases V1.1.4
Температура окружающей среды при эксплуатации
Мин.-30 °C; Без конденсации
Макс.60 °C; = Tmax при горизонтальной конструкции; при вертикальной конструкции Tmax = 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; ограничение по высоте над уровнем моря >2000 м, см.
Макс.раздел "Механические и климатические окружающие условия"
Разгрузка от натяженияДа; Опционально, лишь для шинных адаптеров RJ45 и FC
Ширина100 мм
Высота117 мм
Глубина74 mm; с профильной шиной
Масса, прибл.200 g; без BusAdapter
Артикул6ES7158-3MU10-0XA0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,258 Кг
Вид продуктовОбзор заказных данных
ПроизводительSiemens
Ценовая Группа250
Группа ПродуктаX03Y
Размер упаковки13,10 x 13,50 x 8,80
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC, шлюз SIMATIC PN/MF для разных полевыми шин, PN IO, EtherNet/IP, для детерминированного обмена данными между макс. 1 контроллером с каждой стороны, резервированное питание, подключение к сети Ethernet через шинный адаптер SIMATIC BusAdapter (BA), поставляется без BusAdapter
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7158-3MU10-0XA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
