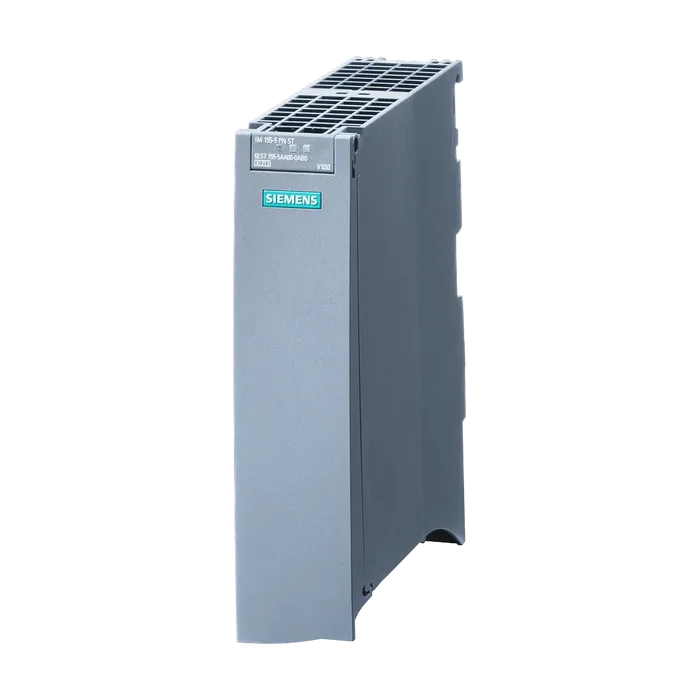

SIMATIC ET 200MP. PROFINET IO-устройство — интерфейсный модуль IM 155-5 PN HF для электронных модулей ET 200MP, до 12 модулей без доп. Системных бп PS, до 30 модулей с доп. Системными бп PS, SHARED DEVICE, MRP, IRT >=0.25мс, изохронность, обновление по, I&M0...3, быстрый запуск, S2 - резервирование, SHARED DEVICE для 4 контроллеров
Обозначение типа продукта IM 155-5 PN HF
Функциональный стандарт HW Не ниже FS03
Версия микропрограммного обеспечения V4.4
Возможно обновление микропрограммного обеспечения Да
Идентификация производителя (идентификатор поставщика) 002AH
Идентификация устройства (идентификатор устройства) 0x0312
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Замена модуля во время работы (горячая замена) Да; в сочетании с активной кросс-платой
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V16 с HSP 308
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
Посредством полезных данных Нет
Посредством набора данных Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Защита от короткого замыкания Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Потребление тока (номинальное) 0,2 А
Макс. потребление тока 1,2 А
Макс. ток включения 9 А
Мощность питания шины на задней стенке 14 Вт
Потребляемая мощность шины на задней стенке 2,3 Вт
Нормальная рассеиваемая мощность 4,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 256 byte; На вход/выход
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 512 byte; На вход/выход
Встроенный источник питания Да
Источник электропитания системы вставляется слева от IM Да; только при монтаже с помощью П-образных зажимов
Допустимое число элементов питания 3
Монтажные стойки
Макс. число модулей на монтажную стойку 30; Периферийные модули
Подмодули
Количество субмодулей на станцию, макс 256
Число разъемов PROFINET 1
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
Резервирование среды передачи Да
RJ 45 (Ethernet)
Способ передачи PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Устройство ввода-вывода PROFINET
Службы
PROFIenergy Нет
Пуск согласно приоритету Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Режим дублирования
Общее резервирование PROFINET (S2) Да
Системное резервирование PROFINET (R1) Нет
H-Sync-Forwarding Да
Резервирование среды передачи
Открытая связь IE
Равноудаленность Да
Минимальный тактовый импульс 250 μs
Наибольший тактовый импульс 4 мс
Индикация состояния Да
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Индикатор соединения LINK TX/RX Да; 2 x зелено-желтый светодиод
Между шиной на задней стенке и блоком электроники Нет
Между PROFINET и другими контурами тока Да; 1 500 В перем. тока
Между источником питания и другими контурами тока Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -25 °C; не ниже FS04
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -25 °C; не ниже FS04
Вертикальный настенный монтаж, макс. 40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
ET-соединение
Посредством BU-/BA-Send Нет
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 350 г
