Коммуникационный модуль Siemens 6ES7151-8AB01-0AB0
В пути

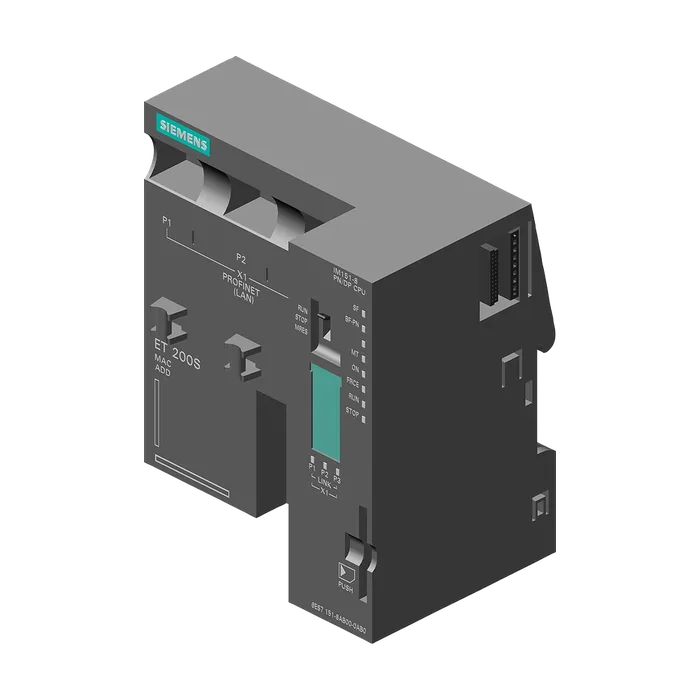

Коммуникационный модуль Siemens 6ES7151-8AB01-0AB0
SIMATIC DP, модуль цпу IM151-8 PN/DP CPU для ET200S, 192 КБ рабочей памяти, встр. Интерфейс PROFINET (с тремя портами RJ45), как IO-контроллер, без батареи, необходима MMC
75 148 ₽ С НДС
Код товара: 6ES71518AB010AB0
Доступен к заказу
01
Описание
SIMATIC DP, модуль цпу IM151-8 PN/DP CPU для ET200S, 192 КБ рабочей памяти, встр. Интерфейс PROFINET (с тремя портами RJ45), как IO-контроллер, без батареи, необходима MMC
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V3.2
Функция продукта
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
Пакета программного обеспечения для не ниже версии STEP 7 V5.5 или не ниже версии STEP 7 TIA Portal
Программирования V11
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Внешняя защита предохранителями для питающих линий (рекомендуется) мин. 2 А
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Нормальный ток включения 1,8 А
Из источника напряжения питания 1L+, макс. 352 mA; 426 мА посредством ведущего модуля DP
Для шины на задней стойке (5 В пост. тока), макс. 700 мА
Нормальная рассеиваемая мощность 5,5 Вт
Оперативное запоминающее устройство
Встроенный 192 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет карты памяти SIMATIC Micro Memory Card (не требует техобслуживания)
Нормальное время операций побитовой обработки 0,06 μs
Нормальное время операций со словами 0,12 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,16 μs
Нормальное время выполнения операций с плавающей точкой 0,59 μs
Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд S7-300
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации 1; OB 61; только для PROFINET
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для центр. периф.устройств и PROFINET IO)
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано от Z 0 до Z 7
Диапазон счета
Настраивается Да
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 64 kbyte
Маркер
Макс. размер 256 byte
Есть остаток Да
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 768 byte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 2 048 byte
Выводы 2 048 byte
В том числе децентрализованных
Вводы 2 048 byte
Выводы 2 048 byte
Образ процесса
Вводы, настраивается 2 048 byte
Выводы, настраивается 2 048 byte
Вводы, предварительно задано 128 byte
Выводы, предварительно задано 128 byte
Частичный образ процесса
Макс. число частичных образов процесса 1; для PROFINET IO количество полезных данных ограничено 1600 байт
Цифровые каналы
Вводы 16 336
В том числе централизованных 496
Выводы 16 336
В том числе централизованных 496
Аналоговые каналы
Вводы 1 021
В том числе централизованных 124
Выводы 1 021
В том числе централизованных 124
Макс. число модулей на систему 63; централизовано
Профильная шина
Число применяемых профильных шин 1
Макс. длина профильной шины Ширина станции: ≤ 1 м или < 2 м
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания После отключения сети часы продолжают работать
Работа часов после завершения времени Часы продолжают работать с момента времени, в который была
Хранения в буфере отключена сеть
Счетчик рабочего времени
Число 1
Числовые значения/диапазон числовых значений 0
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Нет
На MPI, починенное устройство Нет
На DP, ведущее устройство Да; с ведущим модулем DP
На DP, подчиненное устройство Да; с ведущим модулем DP
В AS, ведущее устройство Нет
В AS, подчиненное устройство Нет
На Ethernet по NTP Да; в качестве клиента
Интерфейсы/тип шины 1x PROFINET (3 порта RJ45)
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Изменение IP-адреса на время прохождения, поддерживается Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 3; RJ45
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да; также с функциями устройства ввода-вывода
Устройство ввода-вывода PROFINET Да; также одновременно с функциями контроллера ввода-вывода
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Да; по TCP/IP, ISO на TCP, UDP
ИИнтернет-сервер Да
Двухточечное соединение Нет
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s; дуплексная связь
Службы
Связь PG/OP Да
Маршрутизация Да; с ведущим модулем DP
S7-связь Да; с загружаемыми функциональными блоками
Тактовая синхронизация Да; OB 61; только для PROFINET IO
Shared Device Да
Пуск согласно приоритету Да
Макс. число устройств ввода-вывода с приоритетным запуском 32
Макс. число подключаемых устройств ввода-вывода 128
Из них IO-устройств с IRT, макс. 64
Из них на линию, макс. 64
Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) 128
Из них на линию, макс. 61
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Активация/деактивация подчиненного устройств ввода-вывода Да
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Да
Макс. число устройств ввода-вывода на инструмент 8
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости")
Время актуализации Минимальное значение зависит от настроенной загрузки связи для PROFINET-IO, числа устройств ввода-вывода и предполагаемого количества полезных данных.
Время актуализации от 250 мкс до 512 мс (в зависимости от режима работа, подробную информацию см. в руководстве по эксплуатации "Интерфейсный модуль IM151-8 PN/DP CPU")
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Макс. согласованность полезных данных 1 024 byte; для PROFINET IO
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками
Тактовая синхронизация Нет
PROFIenergy Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Передающий накопитель
Макс. число входов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Макс. число выходов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
Макс. число 64
Макс. количество полезных данных на подмодуль 1 024 byte
Ацикличная передача данных Да
Цикличная передача данных Да
Открытая связь IE
Макс. число соединений 8
Локальные номера портов, используемые с 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964,
Системной стороны 65532, 65533, 65534, 65535
Тип интерфейса Внешний интерфейс посредством ведущего модуля 6ES7138- 4HA00-0AB0
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс Нет
Протоколы
Контроллер PROFINET IO Нет
Устройство ввода-вывода PROFINET Нет
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Нет
ИИнтернет-сервер Нет
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 32; на станцию
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP 8
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 2 048 byte
Макс. число выходов 2 048 byte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 ms; PROFINET MRP
Макс. число абонентов в кольце 50
Открытая связь IE
Макс. число соединений 8
Макс. размер данных для типа соединения 01H 1 460 byte
Макс. размер данных для типа соединения 11H 32 768 byte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
Макс. число соединений 8
Макс. размер данных 32 768 byte
Макс. число соединений 8
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Число HTTP-клиентов 5
Связь PG/OP Да
Маршрутизация наборов данных Да; с ведущим модулем DP
Глобальная система передачи данных
Поддерживается Нет
Базовая S7-связь
Поддерживается Да; Интерфейсные модули
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
Макс. количество полезных данных на запрос см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
Функции связи / PROFINET CBA (при заданной уставке трафика линии связи) / заголовок
Заданная величина загрузки линий связи ЦП 50 %
Число дистанционно соединяемых абонентов / при PROFINET CBA 32
Число технологических функций / при PROFINET CBA / для ведущего или ведомого устройства 30
Число соединений / при PROFINET CBA / для ведущего или ведомого устройства / всего 1 000
Объем данных / входных переменных / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Объем данных / выходных переменных / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Число внутренних соединений и соединений PROFIBUS / при PROFINET CBA / макс. 500
Объем данных / внутр. соединений и соединений PROFIBUS / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Объем данных / при PROFINET CBA / на каждое соединение / макс. 1 400 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с ациклической передачей / заголовок
Время обновления / дистанционных соединений / при ациклической передаче / при PROFINET CBA 500 мс
Число дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA / макс. 100
Число дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA / макс. 100
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA 2 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA 2 000 byte
Объем данных / как полезных данных для дистанционных соединений / при ациклической передаче / при PROFINET CBA / на каждое соединение / макс. 1 400 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с циклической передачей / заголовок
Время обновления / дистанционных соединений / при циклической передаче / при PROFINET CBA 1 мс
Число дистанционных соединений с входными переменными / при PROFINET CBA / с циклической передачей / макс. 200
Число дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 200
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при циклической передаче / при PROFINET CBA / макс. 2 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 2 000 byte
Объем данных / как полезных данных для дистанционных соединений / при циклической передаче / при PROFINET CBA / на каждое соединение / макс. 450 byte
Паспортные параметры / PROFINET CBA / переменные HMI по PROFINET / ацикличный / заголовок
Число регистрируемых станций HMI / для переменных HMI / при ациклической передаче / при PROFINET CBA 3; 2 x PN OPC/1 x iMap
Время обновления / переменных HMI / при ациклической передаче / при PROFINET CBA 500 мс
Число переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 200
Объем данных / как полезные данные для переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 2 000 byte
Паспортные параметры / PROFINET CBA / прокси-функциональность PROFIBUS / заголовок
Функция изделия / при PROFINET CBA / прокси-функциональность PROFIBUS Да
Число сопряженных устройств PROFIBUS / при наличии функций PROFIBUS 16
Объем данных / при PROFIBUS с прокси- функциями / при PROFINET CBA / на каждое соединение / макс. 240 byte; В зависимости от исполнительного устройства
IPAR-серверы
Поддерживается Да
Число соединений
Общее 12
Применяется для PG-связи 11
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 11
Применяется для OP-связи 11
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 11
Применяется для базовой S7-связи 10
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 10
Применяется для S7-связи 10; с загружаемыми функциональными блоками
Настраивается для S7-связи, макс. 10
Макс. число экземпляров 32
Применяется для маршрутизации 4; с ведущим модулем DP
Макс. число запрашиваемых станций для функций 12; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да; ALARM_S, ALARM_SC, ALARM_SQ, ALARM_D, ALARM_DQ
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные вводы-выводы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500
Настраивается Нет
Из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Для обслуживания Да; MT
Ошибка шины BF (красный) Да; BF-PN
Суммарная ошибки SF (красный) Да
Контроль питания 24 В Вкл. (зеленый) Да
Работа шины PROFINET (зеленый) Да; P1-/P2-/P3-Link
Между PROFINET DP и другими контурами тока Да
Изоляция, испытанная посредством 500 В пост. тока
Степень защиты IP IP20
Программное обеспечение для проектирования
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да; опция
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Программирование / контроль времени цикла / заголовок
Нижний предел 1 мс
Верхний предел 6 000 мс
Настраивается Да
Контрольное время цикла / по умолчанию 150 мс
Ширина 120 mm; Ведущий модуль DP: 35 мм
Высота 119,5 мм
Глубина 75 мм
Масса, прибл. 320 g; Ведущий модуль DP: прибл. 100 г
Артикул 6ES7151-8AB01-0AB0
Каталог ID ST9.76
Код группы R132
Товарный код 85389091
Вес Нетто (Кг) 0,387 Кг
Вид продуктов Интерфейсный модуль IM 151-8 PN/DP CPU
Производитель Siemens
Ценовая Группа 2AP
Группа Продукта 4A6T
Размер упаковки 12,80 x 15,50 x 9,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC DP, МОДУЛЬ ЦПУ IM151-8 PN/DP CPU ДЛЯ ET200S, 192 КБ РАБОЧЕЙ ПАМЯТИ, ВСТР. ИНТЕРФЕЙС PROFINET (С ТРЕМЯ ПОРТАМИ RJ45), КАК IO-КОНТРОЛЛЕР, БЕЗ БАТАРЕИ, НЕОБХОДИМА MMC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7151-8AB01-0AB0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 40 дней
Похожие товары
Доступен к заказу
6ES7155-5AA00-0AC0
95 747 ₽
В пути
6ES7155-5MU00-0CN0
41 869 ₽
Доступен к заказу
6ES7158-3MU10-0XA0
45 868,78 ₽−20% 36 622 ₽
