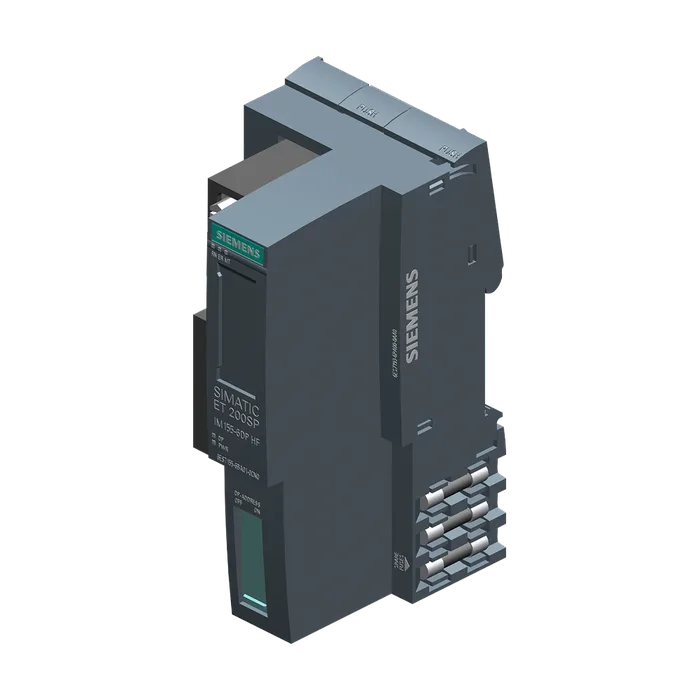

SIMATIC ET 200SP, комплект интерфейсного модуля IM 155-6DP HF для сети PROFIBUS, макс. 32 модуля периферии и 16 модулей ET 200AL, множественная горячая замена. в комплекте: интерфейсный модуль (6ES7155-6BU01-0CN0), серверный модуль (6ES7193-6PA00-0AA0), штекер PROFIBUS (6ES7972-0BB70-0XA0)
41 624 ₽−17%34 538 ₽С НДС
Код товара: 6ES71556BA010CN0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, комплект интерфейсного модуля IM 155-6DP HF для сети PROFIBUS, макс. 32 модуля периферии и 16 модулей ET 200AL, множественная горячая замена. в комплекте: интерфейсный модуль (6ES7155-6BU01-0CN0), серверный модуль (6ES7193-6PA00-0AA0), штекер PROFIBUS (6ES7972-0BB70-0XA0)
Обозначение типа продуктаIM 155-6 DP HF
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV4.2
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Замена модуля во время работы (горячая замена)Да; Многоразовая горячая замена
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV15 SP1
STEP 7 проектируемая/интегрированная среда, версия не нижеНе ниже V5.5 SP4, только до FW V3.1
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
Посредством набора данныхДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения10 мс
Макс. потребление тока335 мА
Макс. ток включения1,6 А
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль32 byte; На вход/выход
Адресное пространство на одну станцию
Макс. адресное пространство на станцию244 byte; На вход/выход
Монтажные стойки
Число подключаемых модулей ET 200SP, макс.32
Число подключаемых модулей ET 200AL, макс.16
Число интерфейсов PROFIBUS1
Физические параметры интерфейсов
Макс. выходной ток на интерфейс90 мА
Протоколы
Подчиненное устройство PROFIBUS DPДа
Макс. скорости передачи данных12 Mbit/s
Открытая связь IE
Службы
Режим синхронизации (SYNC)Да
Способность к «замораживанию»Да
Индикация состоянияДа
Аварийные сигналыДа
Диагностическая функцияДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор соединения DPДа; зеленый светодиод DP
Между шиной на задней стенке и блоком электроникиНет
Между PROFINET DP и другими контурами токаДа
Между источником питания и другими контурами токаНет
Между различными цепямиБезопасное сверхнизкое напряжение (БСНН)
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-25 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-25 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
ET-соединение
Посредством BU-/BA-SendДа; Модули + 16 ET 200AL
Ширина50 мм
Высота117 мм
Глубина74 мм
Масса, прибл.150 г
Артикул6ES7155-6BA01-0CN0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,230 Кг
Вид продуктовInterface modules and BusAdapter
ПроизводительSiemens
Ценовая Группа255
Группа ПродуктаX0FQ
Размер упаковки8,30 x 12,10 x 6,20
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, комплект интерфейсного модуля IM 155-6DP HF для сети PROFIBUS, макс. 32 модуля периферии и 16 модулей ET 200AL, множественная горячая замена. В комплекте: интерфейсный модуль (6ES7155-6BU01-0CN0), серверный модуль (6ES7193-6PA00-0AA0), штекер PROFIBUS (6ES7972-0BB70-0XA0)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7155-6BA01-0CN0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)145 дней
