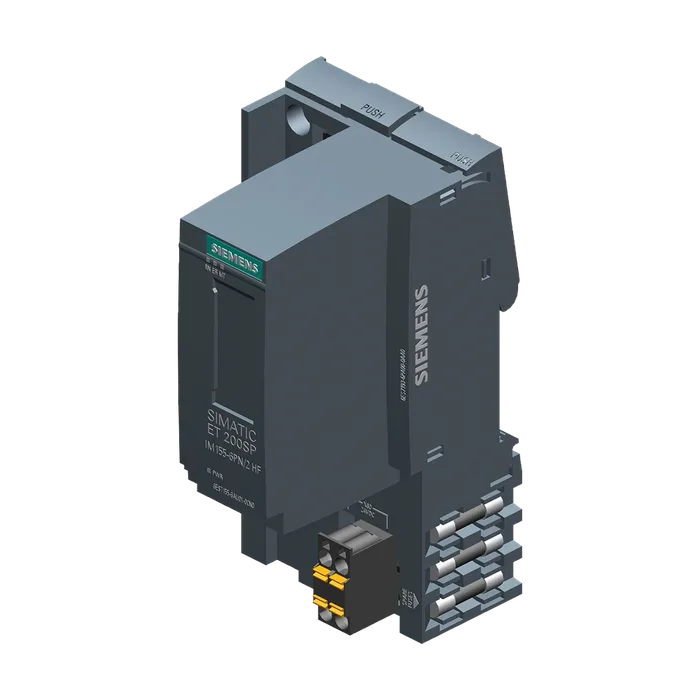

SIMATIC ET 200SP, интерфейсный модуль IM155-6PN/2 High Feature для сети PROFINET, 1 слот для SIMATIC BusAdapter, макс. 64 модуля периферии и 16 модулей ET 200AL, поддержка резервирования S2, множественная горячая замена, изохронный режим 0,25 мс, серверный модуль в комплекте
37 338 ₽−18%30 793 ₽С НДС
Код товара: 6ES71556AU010CN0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, интерфейсный модуль IM155-6PN/2 High Feature для сети PROFINET, 1 слот для SIMATIC BusAdapter, макс. 64 модуля периферии и 16 модулей ET 200AL, поддержка резервирования S2, множественная горячая замена, изохронный режим 0,25 мс, серверный модуль в комплекте
Обозначение типа продуктаIM 155-6 PN/2 HF
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV4.2
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Замена модуля во время работы (горячая замена)Да; Многоразовая горячая замена
Режим тактовой синхронизацииДа
Устройство смены инструментаДа; Док-устройство и док-станция
Локальное сопряжение параметров ввода/выводаНет
Локальное сопряжение блоков данныхНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеНачиная со STEP 7 V15.1
STEP 7 проектируемая/интегрированная среда, версия не нижеВозможность проектирования через основной файл устройства
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Посредством набора данныхДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения10 мс
Макс. потребление тока700 мА
Макс. ток включения4,5 А
Нормальная рассеиваемая мощность2,4 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль Адресное пространство на одну станцию288 byte; соотв. для входных и выходных переменных
Макс. адресное пространство на станцию1 440 byte; в зависимости от проекта
Монтажные стойки
Число подключаемых модулей ET 200SP, макс.64
Число подключаемых модулей ET 200AL, макс.16
Подмодули
Количество субмодулей на станцию, макс256
Точность10 мс
Число разъемов PROFINET1; 2 порта (переключатель)
Физические параметры интерфейсов
Число портов2; через BusAdapter
Встроенный коммутаторДа
BusAdapter (PROFINET)Да; применяемые адаптеры BusAdapter: BA 2x RJ45, BA 2x M12, BA 2x FC, BA 2x LC, BA LC/RJ45, BA LC/FC, BA 2x SCRJ, BA SCRJ/RJ45, BA SCRJ/FC,
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; PROFINET MRP
RJ 45 (Ethernet)
Способ передачиPROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/сНет
100 Мбит/сДа; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определениеДа
Автоматическая коммутацияДа
Число соединений
Число коммуникационных перемычек / связей модуль-модуль, макс.16
Устройство ввода-вывода PROFINET
Службы
PROFIenergyДа
Пуск согласно приоритетуДа
Shared DeviceДа
Макс. число контроллеров ввода-вывода при использовании Shared Device4
Режим дублирования
Общее резервирование PROFINET (S2)Да; Защита доступа к сети NAP S2
H-Sync-ForwardingДа
Резервирование среды передачи
Открытая связь IE
РавноудаленностьДа
Минимальный тактовый импульс250 μs
Наибольший тактовый импульс4 мс
Макс. время цикла шины (TDP)250 μs
Макс. фазовые флуктуации1 μs
Индикация состоянияДа
Аварийные сигналыДа
Диагностическая функция Диагностический светодиодный индикаторДа
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор соединения LINK TX/RXДа; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Между шиной на задней стенке и блоком электроникиНет
Между PROFINET и другими контурами токаДа
Между источником питания и другими контурами токаНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Класс нагрузки сети3
Уровень безопасностиСогласно уровню безопасности 1, тестовым сценариям V1.1.1
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; Без конденсации
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; Без конденсации
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
ET-соединение
Посредством BU-/BA-SendДа; Модули + 16 ET 200AL
Разгрузка от натяженияДа; опция
Ширина50 мм
Высота117 мм
Глубина74 мм
Масса, прибл.120 g; без BusAdapter
Артикул6ES7155-6AU01-0CN0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,170 Кг
Вид продуктовInterface modules and BusAdapter
ПроизводительSiemens
Ценовая Группа255
Группа ПродуктаX0FQ
Размер упаковки10,60 x 12,80 x 6,80
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, интерфейсный модуль IM155-6PN/2 High Feature для сети PROFInet, 1 слот для SIMATIC BusAdapter, макс. 64 модуля периферии и 16 модулей ET 200AL, поддержка резервирования S2, множественная горячая замена, изохронный режим 0,25 мс, серверный модуль в комплекте
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7155-6AU01-0CN0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)150 дней
