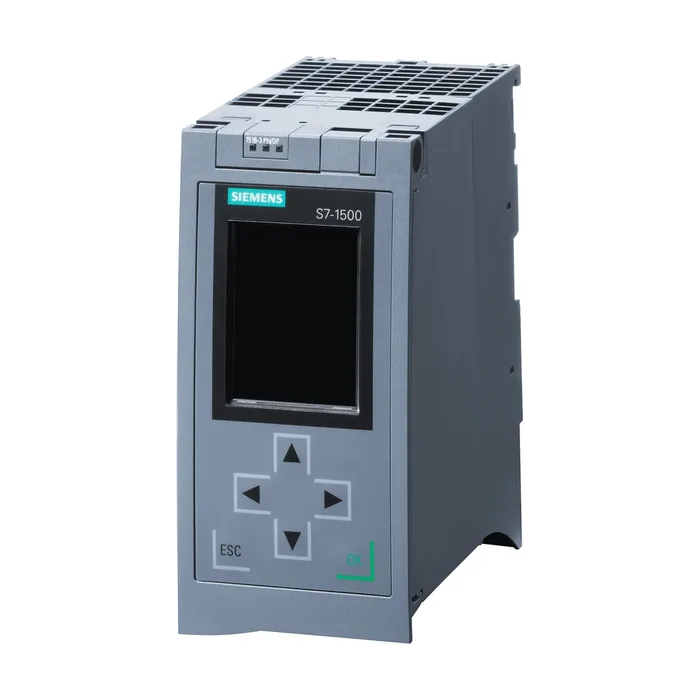

Центральный процессор Siemens 6AG1516-3AN01-2AB0
SIPLUS S7-1500, цпу CPU 1516-3 PN/DP -40... +60°C, пуск при -20°C, со стойким покрытием, на основе 6ES7516-3AN01-0AB0. цпу с рабочей памятью 1 МБ для программы и 5 МБ для данных, 1. интерфейс: PROFINET IRT с 2х-портовым коммутатором, 2. интерфейс
388 957 ₽ С НДС
Код товара: 6AG15163AN012AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, цпу CPU 1516-3 PN/DP -40... +60°C, пуск при -20°C, со стойким покрытием, на основе 6ES7516-3AN01-0AB0. цпу с рабочей памятью 1 МБ для программы и 5 МБ для данных, 1. интерфейс: PROFINET IRT с 2х-портовым коммутатором, 2. интерфейс
Обозначение типа продукта ЦП 1516-3 PN/DP
Функция продукта
Режим тактовой синхронизации Да
Диагональ экрана [см] 6,1 см
Число клавиш 6
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,85 А
Макс. ток включения 2,4 A; Номинальное значение
Мощность питания шины на задней стенке 12 Вт
Потребляемая мощность шины на задней стенке (сбалансированная) 6,7 Вт
Нормальная рассеиваемая мощность 7 Вт
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 1 Mbyte
Встроенное (для данных) 5 Mbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. 2 Gbyte
Хранение в буфере
Не требует обслуживания Да
Нормальное время операций побитовой обработки 10 нс
Нормальное время операций со словами 12 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 16 нс
Нормальное время выполнения операций с плавающей точкой 64 нс
Число блоков (общее) 6 000
Блоки данных (DB)
Макс. число 6 000; Диапазон числовых значений: от 1 до 65535
Макс. размер 5 Mbyte
Функциональные блоки (FB)
Макс. число 5 998; Диапазон числовых значений: от 1 до 65535
Макс. размер 512 kbyte
Функции (FC)
Макс. число 5 999; Диапазон числовых значений: от 1 до 65535
Макс. размер 512 kbyte
Организационные блоки (OB)
Макс. размер 512 kbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 2
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Остаточная область данных (включая таймеры, 512 kbyte; остаточная память, предназначенная для хранения
Счетчики, маркеры), макс. маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 472 Кбайт
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 8 192
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
В том числе на CM/CP
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
Частичный образ процесса
Макс. число частичных образов процесса 32
Число децентрализованных систем ввода-вывода 10
Число ведущих устройств DP
Встроенный 1
Число контроллеров ввода-вывода
Встроенный 1
Монтажные стойки
Макс. число модулей на монтажную стойку 32; ЦП + 31 модуль
Макс. число строк 1
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для число подсоединяемых коммуникационных модулей PtP ограничено
Двухточечного соединения имеющимся числом гнезд
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да
Число разъемов PROFINET 2
Число интерфейсов PROFIBUS 1
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Да
PROFIenergy Да
Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
Макс. число подключаемых устройств 256; В совокупности посредством коммуникационных
Ввода-вывода процессоров/коммуникационных модулей может быть подключено не более 768 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
Из них IO-устройств с IRT, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 256
Из них на линию, макс. 256
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 250 мкс от 250 мкс до 4 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс от 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 1
Встроенный коммутатор Нет
Протоколы
Контроллер PROFINET IO Нет
Устройство ввода-вывода PROFINET Нет
Связь SIMATIC Да
Открытая связь IE Да
ИИнтернет-сервер Да
Физические параметры интерфейсов
Число портов 1
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Связь SIMATIC Да
Ведущее устройство PROFIBUS DP
Макс. число подчиненных устройств DP 125; В совокупности посредством коммуникационных процессоров/коммуникационных модулей может быть подключено не более 768 децентрализованных периферийных устройств по PROFIBUS или PROFINET.
Службы
Связь PG/OP Да
Равноудаленность Да
Тактовая синхронизация Да
Активация/деактивация подчиненного устройства DP Да
Ведущее устройство PROFIBUS DP
Связь PG/OP Да
RJ 45 (Ethernet)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
Макс. скорости передачи данных 12 Mbit/s
PROFIsafe Нет
Число соединений
Макс. число соединений 256
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений по встроенным интерфейсам 128
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 мс
Макс. число абонентов в кольце 50
Связь SIMATIC
S7-маршрутизация Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
Макс. размер данных 64 kbyte
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Другие протоколы
Равноудаленность Да
Макс. число запрашиваемых станций для функций оповещения 32
Программные сообщения Да
Количество конфигурируемых программных сообщений, макс. 10 000
Количество одновременно активных сообщений, макс. 1 000
Блок состояния Да; до 8 одновременно
Одиночный шаг Нет
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов
Из них устойчивых к отказу сети 500
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Да
Ось числа оборотов
Макс. число осей числа оборотов 20; в совокупности поддерживается не более 20 осей (оси числа оборотов, позиционирования, внешние датчики)
Ось позиционирования
Макс. число осей позиционирования 20; в совокупности поддерживается не более 20 осей (оси числа оборотов, позиционирования, внешние датчики)
Внешние датчики
Макс. число внешних датчиков 20; в совокупности поддерживается не более 20 осей (оси числа оборотов, позиционирования, внешние датчики)
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
Счет и измерение
Высокоскоростной датчик Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз); пуск @ -20 °C
Горизонтальный настенный монтаж, макс. 60 °C; Дисплей: 50 ℃; при норм. рабочей температуре 50 ℃ дисплей отключается
Вертикальный настенный монтаж, мин. -40 °C; = Tмин; запуск @ -20 °C
Вертикальный настенный монтаж, макс. 40 °C; Дисплей: 40 ℃; если рабочая температура превышает нормальную температуру 40 ℃, то дисплей отключается
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам 6/7 согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением 29.03.2023 © Copyright Siemens фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Пароль для дисплея Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Ширина 70 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 845 г
Примечание: При температурах ниже 0 °C могут иметь место ограниченная читаемость и замедленное представление динамического содержания
Артикул 6AG1516-3AN01-2AB0
Каталог ID A&DSE/SIP ADD
Наследник 6AG1516-3AN02-2AB0
Код группы R151
Комментарий Продукт больше не поставляется. Замена продукта на.
Товарный код 85371091
Вес Нетто (Кг) 0,928 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4399
Размер упаковки 15,80 x 15,50 x 8,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1500, ЦПУ CPU 1516-3 PN/DP -40 ... +60°C, пуск при -20°C, со стойким покрытием, на основе 6ES7516-3AN01-0AB0 . ЦПУ с рабочей памятью 1 МБ для программы и 5 МБ для данных, 1. интерфейс: PROFINET IRT с 2х-портовым коммутатором, 2. интерфейс
Описание Преемника SIPLUS S7-1500, центральный процессор CPU 1516-3 PN/DP, рабочая температура -40 ... +60°C, с конформным покрытием, на основе 6ES7516-3AN02-0AB0 . центральный процессор с рабочей памятью 1 МБ для программы и 5 МБ для данных, 1-ый интерфейс: PROFINET IRT с 2х-портовым коммутатором, 2-ой интерфейс: PROFINET RT, 3-ий интерфейс: PROFIBUS, производительность 10 нс на битовую операцию, для работы нужна карта памяти SIMATIC MC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1516-3AN01-2AB0
PLM-Дата вступления в силу Продукт снят с поддержки с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
Плановый срок отгрузки с завода (раб. дни) 47 дней
Похожие товары
Доступен к заказу
6AG1212-1AE40-4XB0
28 398,27 ₽−18% 23 200 ₽
Доступен к заказу
6AG1212-1BE40-2XB0
84 212 ₽
В пути
6AG1212-1BE40-4XB0
28 398,27 ₽−18% 23 145 ₽
