Центральный процессор Siemens 6AG1212-1AE40-4XB0
Доступен к заказу

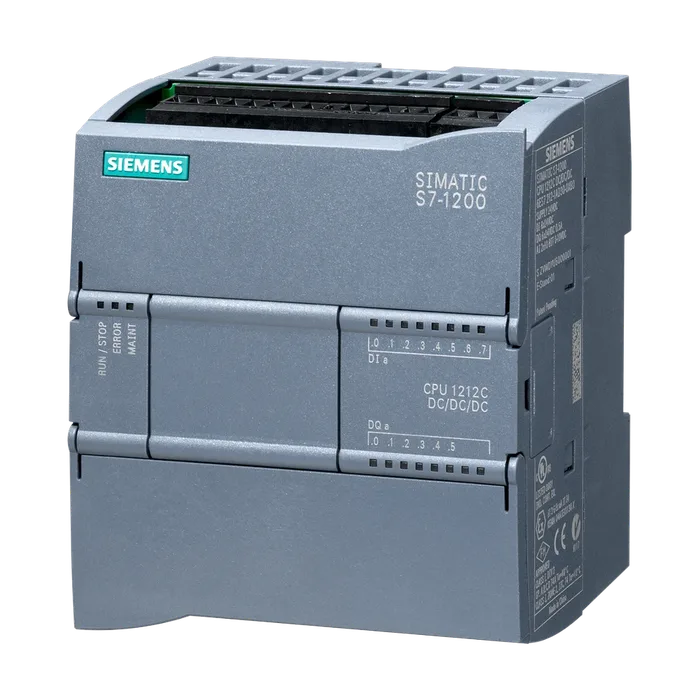

Центральный процессор Siemens 6AG1212-1AE40-4XB0
SIPLUS S7-1200 CPU 1212C DC/DC/DC для среднего стресса с влагозащитным покрытием на базе 6ES7212-1AE40-0XB0. компактный CPU, DC/DC/DC, встроенный ввод/вывод: 8 DI 24 В DC 6 DO 24 В DC, 2 AI 0 - 10 В DC, источник питания: 20.4 - 28.8 В DC, память программ/данных: 50 КБ
28 398,27 ₽ −18% 23 200 ₽ С НДС
Код товара: 6AG12121AE404XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200 CPU 1212C DC/DC/DC для среднего стресса с влагозащитным покрытием на базе 6ES7212-1AE40-0XB0. компактный CPU, DC/DC/DC, встроенный ввод/вывод: 8 DI 24 В DC 6 DO 24 В DC, 2 AI 0 - 10 В DC, источник питания: 20.4 - 28.8 В DC, память программ/данных: 50 КБ
Обозначение типа продукта ЦП 1212C пост. ток/пост. ток/пост. ток
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Номинальное значение (пост. ток)
24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 400 mA; нормальная
Макс. потребление тока 1 200 mA; ЦП со всеми расширительными модулями
Макс. ток включения 12 A; при 28,8 В пост. тока
Для шины на задней стойке (5 В пост. тока), макс. 1 000 mA; макс. 5 В пост. тока для SM и CM
Питание датчика 24 В
Нормальная рассеиваемая мощность 9 Вт
Оперативное запоминающее устройство
Встроенный 75 kbyte
Расширяемое Нет
Память загрузки
Встроенный 1 Mbyte
Вставная (карта памяти SIMATIC), макс. с картой памяти SIMATIC Memory Card
Хранение в буфере
Есть Да; не требует обслуживания
Без АКБ Да
Нормальное время операций побитовой обработки 0,085 μs; /инструкция
Нормальное время операций со словами 1,7 μs; /инструкция
Нормальное время выполнения операций с плавающей точкой 2,3 μs; /инструкция
Число блоков (общее) Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено
Организационные блоки (OB)
Макс. число Ограничение только посредством ОЗУ для кода
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 10 kbyte
Маркер
Макс. размер 4 kbyte; Размер области маркеров
Локальные данные
На класс приоритета, макс. 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт
Образ процесса
Вводы, настраивается 1 kbyte
Выводы, настраивается 1 kbyte
Макс. число модулей на систему 3 коммуникационных модуля, 1 сигнальный слой, 2 сигнальных модуля
Часы
Аппаратные часы (часы реального времени) Да
Время хранения в буфере 480 h; нормальная
Макс. отклонение в день 60 с/месяц @ 25°C
Число входов 8; встроенный
Из них входы, используемые для технологических функций 4; HSC (высокоскоростной счетчик)
M/P-считывание Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс. 8
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" 5 В пост. тока при 1 мА
Для сигнала "1" 15 В пост. тока при 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
С "0" на "1", мин. 0,1 мс
С "0" на "1", макс. 20 мс
Для входов аварийной сигнализации
Параметрируемое Да
Для технологических функций
Параметрируемое Однофазное: 3 @ 100 кГц и 1 @ 30 кГц, дифференциальное: 3 @ 80 кГц и 1 @ 30 кГц
Длина провода
Экранированные, макс. 500 m; 50 м на технологические функции
Неэкранированные, макс. 300 m; Для технологических функций: Нет
Вид выходов 6
Из них быстродействующих выходов 4; Выход цепочки импульсов 100 кГц
Ограничение индуктивного напряжения отключения L+ (-48 В)
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 А
При ламповой нагрузке, макс. 5 Вт
Выходное напряжение
Для сигнала "0", макс. 0,1 V; с нагрузкой 10 кОм
Для сигнала "1", мин. 20 В
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,1 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 μs
С "1" на "0", макс. 3 μs
Частота коммутации
Импульсных выходов, при омической нагрузке, макс. 100 кГц
Релейные выходы
Число релейных выходов 0
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Число аналоговых входов 2
Входные диапазоны
Напряжение Да
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) ≥ 100 кОм
Длина провода
Экранированные, макс. 100 m; скрученный и экранированный
Число аналоговых выходов 0
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 10 bit
Настраиваемое время интегрирования Да
Время преобразования (на канал) 625 μs
Подключаемые датчики
2-проводной датчик Да
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
ИИнтернет-сервер Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Макс. число подключаемых устройств ввода-вывода 16
Устройство ввода-вывода PROFINET
Службы
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
PROFIsafe Нет
Интерфейс AS-Interface Да
Протоколы (Ethernet)
Открытая связь IE
ISO-on-TCP (RFC1006) Да
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Другие протоколы
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Число соединений
Общее 16; динамический
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Принудительное исполнение
Принудительное исполнение Да
Диагностический буфер
Есть Да
Слежения
Количество слежений с возможностью проектирования 2; на одно слежение возможны данные в объеме 512 кбайт
Измерение частоты Да
Управляемое позиционирование Да
Количество позиционирующих осей с регулированием по положению, макс. 8
Количество позиционирующих осей через интерфейс импульс-направление 4; со встроенными DO
PID-регулятор Да
Число входов аварийной сигнализации 4
Число импульсных выходов 4
Предельная частота (импульс) 100 кГц
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов 500 В перем. тока в течение 1 минуты
Между каналами, в блоках для 1
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Да
Между каналами Нет
Между каналами, в блоках для 1
Отказоустойчивость к электростатическим разрядам
Отказоустойчивость к электростатическим Да
Разрядам согласно IEC 61000-4-2
Испытательное напряжение при разряде в воздухе 8 кВ
Испытательное напряжение при контактном разряде 6 кВ
Отказоустойчивость к проводному возмущающему воздействию
Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 Да
Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения) Да
Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5 Да
Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями
Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 Да
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да; Группа 1
Класс граничных значений B, для применения в Да; если посредством надлежащих мер обеспечивается
Жилых районах соответствие граничных значений классу B согласно EN 55011
Степень защиты IP IP20
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C; = Tмин (вкл. конденсацию / мороз); пуск @ 0 °C
Макс. 60 °C; Кол-во одновременно включенных входов или выходов: 4 или 3 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 или 6 при 55 °C горизонт. или 45 °C вертикал.
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
При холодном запуске, мин. 0 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Колебания
Устойчивость к вибрации во время эксплуатации 2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную
По IEC 60068-2-6 шину DIN
Эксплуатация, испытания согласно IEC 60068-2- 6 Да
Испытание на ударную нагрузку
Испытания согласно IEC 60068-2-27 Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем 5/6 согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных 01.02.2023 © Copyright Siemens газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Проектирование / программирование / заголовок
Язык программирования
Программирование / контроль времени цикла / заголовок
Настраивается Да
Ширина 90 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 370 г
Артикул 6AG1212-1AE40-4XB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 0,340 Кг
Вид продуктов SIPLUS CPU 1212C
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4578
Размер упаковки 10,60 x 10,80 x 8,60
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200 CPU 1212C DC/DC/DC FOR MEDIAL STRESS WITH CONFORMAL COATING BASED ON 6ES7212-1AE40-0XB0 . COMPACT CPU, DC/DC/DC, ONBOARD I/O: 8 DI 24V DC 6 DO 24 V DC, 2 AI 0 - 10V DC POWER SUPPLY: 20.4 - 28.8 V DC PROGRAM/DATA MEMORY: 50 KB
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1212-1AE40-4XB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 200 дней
