Центральный процессор Siemens 6AG1416-3ES07-7AB0
В пути

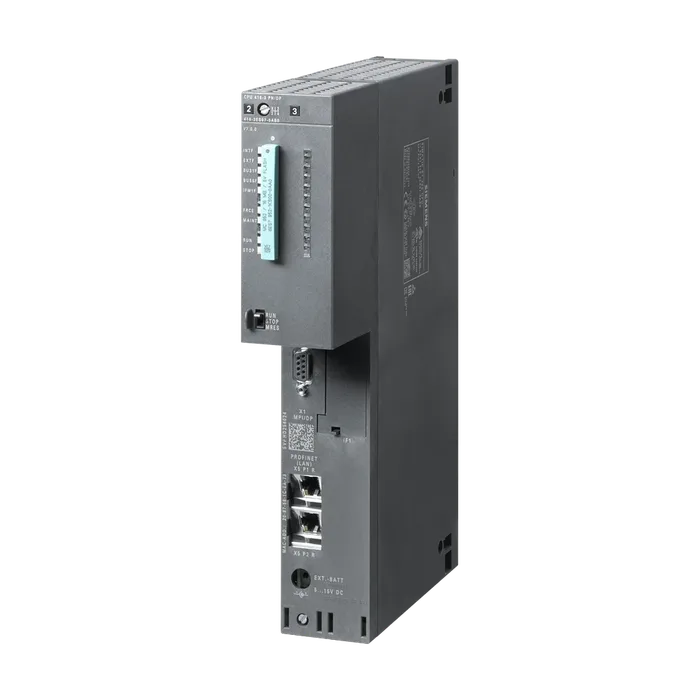

Центральный процессор Siemens 6AG1416-3ES07-7AB0
SIPLUS S7-400, цпу CPU 416-3 PN/DP, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7416-3ES07-0AB0. цпу с: 16 МБ рабочей памяти, (8 МБ программы, 8 МБ данных), интерфейсы: 1. IF MPI/DP 12, мбит/с (X1), 2. IF ETHERNET/PROFINET (X5)
1 451 861,63 ₽ −21% 1 150 165 ₽ С НДС
Код товара: 6AG14163ES077AB0
Доступен к заказу
01
Описание
SIPLUS S7-400, цпу CPU 416-3 PN/DP, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7416-3ES07-0AB0. цпу с: 16 МБ рабочей памяти, (8 МБ программы, 8 МБ данных), интерфейсы: 1. IF MPI/DP 12, мбит/с (X1), 2. IF ETHERNET/PROFINET (X5)
Обозначение типа продукта CPU 416-3 PN/DP
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V7.0
Функция продукта
Режим тактовой синхронизации Да; по интерфейсу PROFIBUS DP или PROFINET
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже версии STEP 7 V5.5 с HSP 262
Время синхронизации CiR, базовая нагрузка 100 мс
Время синхронизации CiR, время на каждый байт ввода-вывода 10 μs
Номинальное значение (пост. ток) Электропитание через источник питания системы
Из шины на задней стойке 5 В пост. тока, тип. 1,3 А
Из шины на задней стойке 5 В пост. тока, макс. 1,6 А
Из шины на задней стойке 24 В пост. тока, макс. 300 mA; на интерфейс DP 150 мА
Из разъема 5 В пост. тока, макс. 90 mA; на каждый интерфейс DP
Нормальная рассеиваемая мощность 6,5 Вт
Макс. рассеиваемая мощность 8 Вт
Вид запоминающего устройства ОЗУ
Оперативное запоминающее устройство
Встроенный 16 Mbyte
Встроенное (для программ) 8 Mbyte
Встроенное (для данных) 8 Mbyte
Расширяемое Нет
Память загрузки
Расширяемая стираемая программируемая постоянная флэш-память Да; с картой памяти (флэш-память)
Расширяемая стираемая программируемая постоянная флэш-память, макс. 64 Mbyte
Встроенная ОЗУ, макс. 1 Mbyte
Расширяемая ОЗУ Да; с картой памяти (RAM)
Расширяемая ОЗУ, макс. 64 Mbyte
Хранение в буфере
Есть Да
Без АКБ Нет
Буферная батарея
Нормальный буферный ток 180 μA; до 40 °C
Макс. буферный ток 850 μA
Макс. время хранения в буфере В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия
Питание внешнего буферного напряжения на ЦП от 5 до 15 В пост. тока
Нормальное время операций побитовой обработки 12,5 нс
Нормальное время операций со словами 12,5 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 12,5 нс
Нормальное время выполнения операций с плавающей точкой 25 нс
Блоки данных (DB)
Макс. число 10 000; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 5 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 5 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 8; OB 10-17
Число организационных блоков прерываний с задержкой 4; OB 20-23
Число организационных блоков циклических прерываний 9; OB 30-38 (минимальный настраиваемый тактовый импульс = 500 мкс)
Число организационных блоков аппаратного прерывания 8; OB 40-47
Число организационных блоков прерывания DPV1 3; OB 55-57
Число организационных блоков прерываний циклов тактовой синхронизации 4; OB 61-64
Число организационных блоков обработки данных в многопроцессорной системе 1; OB 60
Число фоновых организационных блоков 1; OB 90
Число пусковых организационных блоков 3; OB 100-102
Число организационных блоков обработки асинхронных ошибок 9; OB 80-88
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано без остаточных данных по времени
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. общая емкость ОЗУ и памяти загрузки (с буферной батареей)
Маркер
Макс. размер 16 kbyte; Размер области маркеров
Есть остаток Да
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; в 1 байте маркера
Локальные данные
Задаются, макс. 32 kbyte
Предварительно задано 16 kbyte
Периферийная адресная область
Вводы 16 kbyte
Выводы 16 kbyte
Образ процесса
Вводы, настраивается 16 kbyte
Выводы, настраивается 16 kbyte
Вводы, предварительно задано 512 byte
Выводы, предварительно задано 512 byte
Согласованные данные, макс. 244 byte
Доступ к согласованным данным в образе процесса Да
Частичный образ процесса
Макс. число частичных образов процесса 15
Цифровые каналы
Вводы 131 072
В том числе централизованных 131 072
Выводы 131 072
В том числе централизованных 131 072
Аналоговые каналы
Вводы 8 192
В том числе централизованных 8 192
Выводы 8 192
В том числе централизованных 8 192
Количество расширительных устройств, макс. 21
Подключаемые OP 95
Обработка данных в многопроцессорной системе Да; макс. 4 ЦП (с UR1 или UR2)
Интерфейсный модуль
Макс. число вставных интерфейсных модулей (общее) 6
Макс. число вставных интерфейсных модулей 460 IM 6
Макс. число вставных интерфейсных модулей 463 IM 4; IM 463-2
Число ведущих устройств DP
Встроенный 1
По интерфейсному модулю IM 467 4
Допускается смешанный режим IM + CP Нет; IM 467 нельзя применять вместе с CP 443-5 Ext. или CP 443-1 в режиме PROFINET IO
По интерфейсному модулю 1; IF 964-DP
Макс. число вставных модулей S5 (через модуль сопряжения, в центральном устройстве) 6
Число контроллеров ввода-вывода
Встроенный 1
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули ограничен числом гнезд или числом соединений
Коммуникационные процессоры PROFIBUS и 14; в совокупности макс. 10 коммуникационных процессоров в
Ethernet качестве ведущего устройства DP и PROFINET-контроллера, в том числе не более 10 интерфейсных модулей или коммуникационных процессоров в качестве ведущего устройства DP и не более 4 коммуникационных процессоров в качестве PROFINET- контроллера
Гнезда
Требуемое количество гнезд 2
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Разрешение 1 мс
Макс. отклонение в день (буферные) 1,7 s; Отключение сети
Отклонение в день (небуферное), макс. 8,6 s; при включенной сети
Счетчик рабочего времени
Число 16
Числовые значения/диапазон числовых значений от 0 до 15
Диапазон значений Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час
Степень детализации 1 ч
Остаточн. Да
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да; в качестве клиента
Разность времени в системе при синхронизации по
Ethernet, макс. 10 мс
MPI, макс. 200 мс
Интерфейсы/тип шины 1x MPI/PROFIBUS DP, 1x PROFINET (2 порта), 1x PROFIBUS DP (опционально подсоединяется)
Число интерфейсов RS 485 1; комбинированный MPI/PROFIBUS DP
Число других интерфейсов 1; PROFIBUS DP с IF 964-DP (опционально вставляется; машин- считываем. идентификатор: 6ES7964-2AA04-0AB0)
Тип интерфейса MPI/PROFIBUS DP
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Число соединений 44; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 32; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 32
Службы
Связь PG/OP Да
Маршрутизация Да; S7-маршрутизация
Глобальная система передачи данных Нет
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Подчиненное устройство PROFIBUS DP
Число соединений 32
GSD-файл http://support.automation.siemens.com/WW/view/en/113652
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Нет
Макс. адресная область 32; виртуальные слоты
Макс. количество полезных данных на адресную 32 byte
Область
Из них согласованных 32 byte
Службы
Связь PG/OP Да; при активном интерфейсе
Маршрутизация Да; при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Нет
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да; Автоматический опрос
Автоматическое определение Да
Автоматическая коммутация Да
Изменение IP-адреса на время прохождения, Да; Передача посредством контроллера ввода-вывода или
Поддерживается пользовательской программы с SFB104 "IP_CONF"
Число ресурсов подключения 96
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Да
ИИнтернет-сервер Да
Двухточечное соединение Нет
Резервирование среды передачи Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
S7-связь Да
Тактовая синхронизация Да; только с IRT и опцией "Hohe Performance" (высокая производительность)
Shared Device Да
Пуск согласно приоритету Да
Макс. число устройств ввода-вывода с приоритетным запуском 32
Макс. число подключаемых устройств ввода-вывода 256
Из них IO-устройств с IRT, макс. 64
Из них на линию, макс. 64
Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) 256
Из них на линию, макс. 61
Макс. число подключаемых устройств ввода-вывода для RT 256
Из них на линию, макс. 256
Активация/деактивация подчиненного устройств ввода-вывода Да
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Да
Макс. число устройств ввода-вывода на 8; Может использоваться 8 параллелельных системного
Инструмент функционального блока 12 "D_ACT_DP" на линию. Поддерживается не более 32 устройств ввода-вывода (параллельные порты), переключающихся в режиме экспулатации
Смена устройства без съемного носителя данных Да
Время актуализации от 250 мкс до 512 мс; минимальное значение зависит от заданной
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Макс. согласованность полезных данных 1 024 byte
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
S7-связь Да
Тактовая синхронизация Нет
Пуск согласно приоритету Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Передающий накопитель
Макс. число входов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Макс. число выходов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
Макс. число 64
Макс. количество полезных данных на подмодуль 1 024 byte
Ацикличная передача данных Да
Цикличная передача данных Да
Открытая связь IE
Макс. число соединений 94
Локальные номера портов, используемые с 0, 20, 21, 25, 80, 102, 135, 161, 34962, 34963, 34964, 65532, 65533,
Системной стороны 65534, 65535
Функция Keep- Alive, поддерживается Да
Тип интерфейса Вставной интерфейсный модуль (IF)
Вставные интерфейсные модули IF 964-DP (машиночитаемое обозначение изделия: 6ES7964- 2AA04-0AB0)
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Нет
Число ресурсов подключения 32
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 32
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 125
Службы
Связь PG/OP Да
Маршрутизация Да; S7-маршрутизация
Глобальная система передачи данных Нет
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного Да
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Подчиненное устройство PROFIBUS DP
Число соединений 32
GSD-файл http://support.automation.siemens.com/WW/view/en/113652
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Нет
Макс. адресная область 32; виртуальные слоты
Макс. количество полезных данных на адресную 32 byte
Область
Из них согласованных 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Нет
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 мс
Макс. число абонентов в кольце 50
Связь SIMATIC
S7-маршрутизация Да
Открытая связь IE
Макс. число соединений 94
Макс. размер данных 32 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да; посредством встроенного PROFINET-интерфейса или CP 443-1 и загружаемых функциональных блоков
Макс. число соединений 94
Макс. размер данных 32 kbyte; 1 452 байт посредством коммуникационного процессора 443-1 Adv.
Макс. число соединений 94
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Число HTTP-клиентов 5
Равноудаленность Да
Число ведущих устройств DP с тактовой синхронизацией 2
Макс. количество полезных данных на синхронизированное подчиненное устройство 244 byte
Минимальный тактовый импульс 1 ms; 0,5 мс без применения SFC 126, 127
Наибольший тактовый импульс 32 мс
Связь PG/OP Да
Число подключаемых OP без обработки сообщений 95
Число подключаемых OP с обработкой сообщений 95; при использовании функций Alarm_S/SQ и Alarm_D/DQ
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 16
Макс. число GD-пакетов, отправитель 16
Макс. число GD-пакетов, получатель 32
Макс. размер GD-пакетов 54 byte
Макс. размер GD-пакетов (из них согласованных) 1 переменная
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 1 переменная
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Макс. количество полезных данных на запрос 64 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 462 byte; 1 переменная
S5-совместимая связь
Поддерживается Да; посредством FC AG_SEND и AG_RECV, посредством не более 10 CP 443-1 или 443-5
Макс. количество полезных данных на запрос 8 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 240 byte
Макс. число одновременных запросов AG- SEND/AG-RECV на ЦП 64/64
Стандартная связь (FMS)
Поддерживается Да; посредством CP и загружаемых FB
Функции связи / PROFINET CBA (при заданной уставке трафика линии связи) / заголовок
Заданная величина загрузки линий связи ЦП 20 %
Число дистанционно соединяемых абонентов / при PROFINET CBA 32
Число технологических функций / при PROFINET CBA / для ведущего или ведомого устройства 150
Число соединений / при PROFINET CBA / для ведущего или ведомого устройства / всего 6 000
Объем данных / входных переменных / при PROFINET CBA / для ведущего или ведомого устройства 65 000 byte
Объем данных / выходных переменных / при PROFINET CBA / для ведущего или ведомого устройства 65 000 byte
Число внутренних соединений и соединений PROFIBUS / при PROFINET CBA / макс. 1 000
Объем данных / внутр. соединений и соединений PROFIBUS / при PROFINET CBA / для ведущего или ведомого устройства 16 000 byte
Объем данных / при PROFINET CBA / на каждое соединение / макс. 2 000 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с ациклической передачей / заголовок
Время обновления / дистанционных 200 ms; в зависимости от заданной загрузки связи, числа
Соединений / при ациклической передаче / при PROFINET CBA соединений и используемого размера данных
Число дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA / макс. 500
Число дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA / макс. 500
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA 16 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA 16 000 byte
Объем данных / как полезных данных для дистанционных соединений / при ациклической передаче / при PROFINET CBA / на каждое соединение / макс. 2 000 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с циклической передачей / заголовок
Время обновления / дистанционных 1 ms; в зависимости от заданной загрузки связи, числа соединений
Соединений / при циклической передаче / при PROFINET CBA и используемого размера данных
Число дистанционных соединений с входными переменными / при PROFINET CBA / с циклической передачей / макс. 300
Число дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 300
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при циклической передаче / при PROFINET CBA / макс. 4 800 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 4 800 byte
Объем данных / как полезных данных для дистанционных соединений / при циклической передаче / при PROFINET CBA / на каждое соединение / макс. 450 byte
Паспортные параметры / PROFINET CBA / переменные HMI по PROFINET / ацикличный / заголовок
Число регистрируемых станций HMI / для переменных HMI / при ациклической передаче / при PROFINET CBA 2 x PN OPC/1 x iMap
Время обновления / переменных HMI / при ациклической передаче / при PROFINET CBA 500 мс
Число переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 1 500
Объем данных / как полезные данные для переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 48 000 byte
Паспортные параметры / PROFINET CBA / прокси-функциональность PROFIBUS / заголовок
Функция изделия / при PROFINET CBA / прокси-функциональность PROFIBUS Да; макс. 32 подклчюаемых исполнительных устройств PROFIBUS
Объем данных / при PROFIBUS с прокси- функциями / при PROFINET CBA / на каждое соединение / макс. 240 byte; В зависимости от исполнительного устройства
Число соединений
Общее 96
Применяется для PG-связи 95
Резервируется для PG-связи 1
Настраивается для PG-связи, макс. 0
Применяется для OP-связи 95
Резервируется для OP-связи 1
Настраивается для OP-связи, макс. 0
Применяется для базовой S7-связи 94
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для S7-связи 94
Резервируется для S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для маршрутизации 47
Резервируется для маршрутизации 0
Настраивается для маршрутизации, макс. 0
Макс. число запрашиваемых станций для функций оповещения 95; макс. 95 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 16 с функциями Alarm, Alarm_8, Alarm_8P, Notify и Notify_8 (например, WinCC)
Сообщения относительно символов Да
Процесс SCAN Да
Программные сообщения Да
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 1 000; одновременно активные блоки S/SQ или Alarm-D/DQ
Блоки Alarm 8 Да
Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 4 000
Предварительно задано, макс. 600
Сообщения информационно-управляющей системы Да
Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) 32
Число сообщений
Всего, макс. 1 024
В сетке 100 мс, макс. 128
В сетке 500 мс, макс. 512
В сетке 1000 мс, макс. 1 024
При сетке 100 мс, макс. 1
При сетке 500 мс, 1000 мс макс. 10
Блок состояния Да; до 16 одновременно
Одиночный шаг Да
Число контрольных точек 16
Состояние/управление
Переменные состояние/управления Да; до 16 таблиц переменных
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных 70; Состояние/управление
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные входы/выходы, маркеры, периферийные входы/выходы
Макс. число переменных 512
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Настраивается Да
Предварительно задано 120
Сервисные данные
Считываемые Да
Маркировка CE Да
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 70 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. Устойчивость 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Программное обеспечение для проектирования
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 7
Доступ к согласованным данным в образе процесса Да
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Проектирование / программирование / число одновременно активных SFC / заголовок
Число одновременно активных системных функций (SFC) / с DPSYC_FR 2; SFC 11; на интерфейс
Число одновременно активных системных функций (SFC) / с D_ACT_DP 8; SFC 12; на интерфейс
Проектирование / программирование / число одновременно активных SFB / заголовок
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 50 мм
Высота 290 мм
Глубина 219 мм
Масса, прибл. 900 г
Артикул 6AG1416-3ES07-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 1,165 Кг
Вид продуктов SIPLUS CPU 416-3/416-3 PN/DP
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4656
Размер упаковки 23,40 x 30,00 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-400, ЦПУ CPU 416-3 PN/DP, рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6ES7416-3ES07-0AB0 . ЦПУ с: 16 МБ рабочей памяти, (8 МБ программы, 8 МБ данных), Интерфейсы: 1. IF MPI/DP 12 Мбит/с (X1), 2. IF ETHERNET/PROFINET (X5),
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1416-3ES07-7AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 57 дней
Похожие товары
Доступен к заказу
6AG1212-1AE40-4XB0
28 398,27 ₽−18% 23 200 ₽
Доступен к заказу
6AG1212-1BE40-2XB0
35 845,86 ₽−21% 28 465 ₽
В пути
6AG1212-1BE40-4XB0
28 398,27 ₽−18% 23 145 ₽
