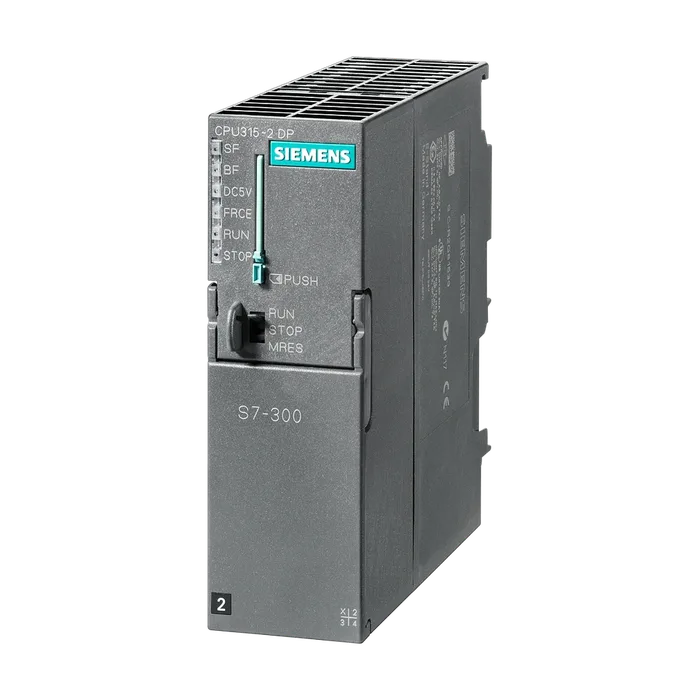

Центральный процессор Siemens 6AG1315-2AH14-7AB0
SIPLUS S7-300, CPU 315-2DP, расширенный диапазон рабочих температур -25... +70 град. Цельсия, с конформным покрытием, на основе 6ES7315-2AH14-0AB0. CPU с интерфейсом MPI, встроенным источником, питания=24 В, 256 кбайт рабочей памяти 2. Интерфейс DP-MASTER/SLAVE, для работы необходима MMC
218 416,12 ₽ −22% 170 954 ₽ С НДС
Код товара: 6AG13152AH147AB0
Доступен к заказу
01
Описание
SIPLUS S7-300, CPU 315-2DP, расширенный диапазон рабочих температур -25... +70 град. Цельсия, с конформным покрытием, на основе 6ES7315-2AH14-0AB0. CPU с интерфейсом MPI, встроенным источником, питания=24 В, 256 кбайт рабочей памяти 2. Интерфейс DP-MASTER/SLAVE, для работы необходима MMC
Функция продукта
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
Пакета программного обеспечения для STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2
Программирования + SP1 с HSP 218
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Внешняя защита предохранителями для питающих линий (рекомендуется) мин. 2 А
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Мин. частота повторения импульсов 1 s
Потребление тока (номинальное) 850 мА
Потребление тока (в режиме холостого хода), тип. 150 мА
Нормальный ток включения 3,5 А
Нормальная рассеиваемая мощность 4,5 Вт
Оперативное запоминающее устройство
Встроенный 256 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
Без АКБ Да; Программа и данные
Нормальное время операций побитовой обработки 0,05 μs
Нормальное время операций со словами 0,09 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,12 μs
Нормальное время выполнения операций с плавающей точкой 0,45 μs
Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации 1; OB 61
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 5; Организационные блоки 80, 82, 85, 86
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 128 kbyte
Маркер
Макс. размер 2 048 byte
Есть остаток Да; от MB 0 до MB 2 047
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 kbyte; макс. 2 Кбайт на блок
Периферийная адресная область
Вводы 2 048 byte
Выводы 2 048 byte
В том числе децентрализованных
Вводы 2 048 byte
Выводы 2 048 byte
Образ процесса
Вводы 2 048 byte
Выводы 2 048 byte
Вводы, настраивается 2 048 byte
Выводы, настраивается 2 048 byte
Вводы, предварительно задано 128 byte
Выводы, предварительно задано 128 byte
Частичный образ процесса
Макс. число частичных образов процесса 1
Цифровые каналы
Вводы 16 384
В том числе централизованных 1 024
Выводы 16 384
В том числе централизованных 1 024
Аналоговые каналы
Вводы 1 024
В том числе централизованных 256
Выводы 1 024
В том числе централизованных 256
Количество расширительных устройств, макс. 3
Число ведущих устройств DP
Встроенный 1
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули 8
Коммуникационные процессоры, LAN 10
Монтажные стойки
Макс. число монтажных стоек 4
Макс. число модулей на монтажную стойку 8
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания После отключения сети часы продолжают работать
Работа часов после завершения времени Часы продолжают работать с момента времени, в который была
Хранения в буфере отключена сеть
Счетчик рабочего времени
Число 1
Числовые значения/диапазон числовых значений 0
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да; для подчиненного устройства DP только время подчиненного устройств
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Нет
Число входов 0
Вид выходов 0
Число аналоговых входов 0
Число аналоговых выходов 0
Число интерфейсов Industrial Ethernet 0
Число разъемов PROFINET 0
Число интерфейсов RS 485 2; MPI и PROFIBUS DP
Число интерфейсов RS 422 0
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Нет
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Двухточечное соединение Нет
Макс. скорости передачи данных 187,5 kbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Двухточечное соединение Нет
Ведущее устройство PROFIBUS DP
Макс. число соединений 16
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 124; на станцию
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да; OB 61
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP 8
Адресная область
Макс. число входов 2 048 byte
Макс. число выходов 2 048 byte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
GSD-файл Текущий файл GSD можно загрузить по адресу: http://www.siemens.com/profibus-gsd
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; только при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
PROFIsafe Нет
Связь PG/OP Да
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством CP и загружаемых FB
Макс. количество полезных данных на запрос 180 byte; при использовании PUT/GET
Макс. количество полезных данных на запрос (из них согласованных) 240 byte; в качестве сервера
S5-совместимая связь
Поддерживается Да; посредством CP и загружаемых FC
Число соединений
Общее 16
Применяется для PG-связи 15
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 15
Применяется для OP-связи 15
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 15
Применяется для базовой S7-связи 12
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 12
Макс. число запрашиваемых станций для функций 16; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500
Настраивается Нет
Из них устойчивых к отказу сети ● Макс. число элементов, считываемых в режиме 100; Только последние 100 элементов являются остаточными
Настраивается Да; с 10 до 499
Предварительно задано 10
Маркировка CE Да
Допуск UL Да; Файл E239877
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 70 °C; = Tмакс; 60 ℃ @ использование UL/cUL, ATEX и FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Программное обеспечение для проектирования
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Ширина 40 мм
Высота 125 мм
Глубина 130 мм
Масса, прибл. 290 г
Артикул 6AG1315-2AH14-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 0,361 Кг
Вид продуктов SIPLUS CPU 315-2 DP
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-300, CPU 315-2DP, РАСШИРЕННЫЙ ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР -25... +70 ГРАД. ЦЕЛЬСИЯ, С КОНФОРМНЫМ ПОКРЫТИЕМ, НА ОСНОВЕ 6ES7315-2AH14-0AB0. CPU С ИНТЕРФЕЙСОМ MPI, ВСТРОЕННЫМ ИСТОЧНИКОМ ПИТАНИЯ =24 В, 256 КБАЙТ РАБОЧЕЙ ПАМЯТИ 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА MMC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1315-2AH14-7AB0
PLM-Дата вступления в силу Продукт снимается с производства с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 117 дней
Похожие товары
Доступен к заказу
6AG1212-1AE40-4XB0
28 398,27 ₽−18% 23 200 ₽
Доступен к заказу
6AG1212-1BE40-2XB0
35 845,86 ₽−21% 28 465 ₽
В пути
6AG1212-1BE40-4XB0
28 398,27 ₽−18% 23 145 ₽
