Центральный процессор Siemens 6AG1314-6EH04-7AB0
Доступен к заказу

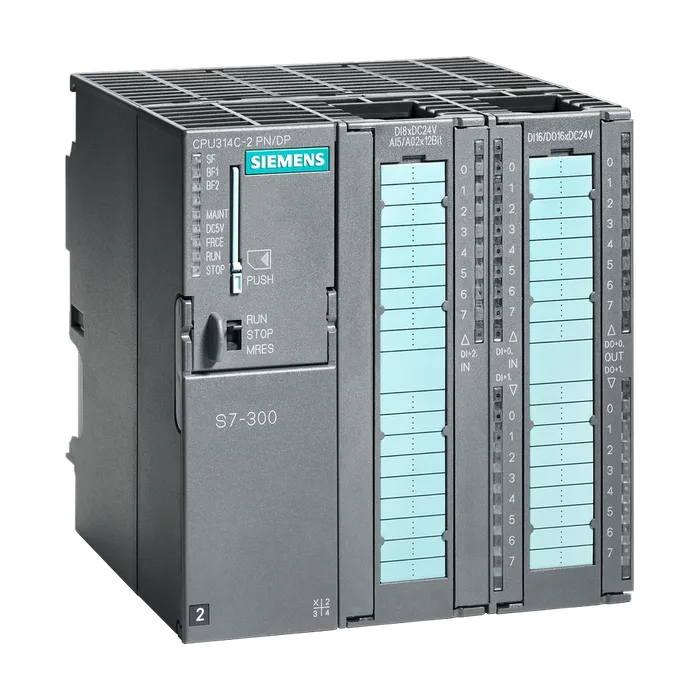

Центральный процессор Siemens 6AG1314-6EH04-7AB0
SIPLUS S7-300, цпу CPU314C-2PN/DP, со стойким покрытием, рабочая температура -25... +70°C на основе 6ES7314-6EH04-0AB0. Компактное цпу со 192 КБ рабочей памяти, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 быстрых счётчика (60 кГц), 1. интерфейс MPI/DP 12, мбит/с, 2. интерфейс ETHERNET
267 695,47 ₽ −21% 211 640 ₽ С НДС
Код товара: 6AG13146EH047AB0
Доступен к заказу
01
Описание
SIPLUS S7-300, цпу CPU314C-2PN/DP, со стойким покрытием, рабочая температура -25... +70°C на основе 6ES7314-6EH04-0AB0. Компактное цпу со 192 КБ рабочей памяти, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 быстрых счётчика (60 кГц), 1. интерфейс MPI/DP 12, мбит/с, 2. интерфейс ETHERNET
Функция продукта
Режим тактовой синхронизации Да; только при PROFINET
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже STEP 7 V5.5 с HSP 191
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Внешняя защита предохранителями для питающих Модульный автоматический выключатель для защиты линий, тип C,
Линий (рекомендуется) мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Мин. частота повторения импульсов 1 s
Напряжение нагрузки L+
Цифровые входы
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Цифровые выходы
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Нет
Потребление тока (номинальное) 850 мА
Потребление тока (в режиме холостого хода), тип. 190 мА
Нормальный ток включения 5 А
Цифровые входы
Из источника напряжения нагрузки L+ (без нагрузки), макс. 80 мА
Цифровые выходы
Из источника напряжения нагрузки L+, макс. 50 мА
Нормальная рассеиваемая мощность 14 Вт
Оперативное запоминающее устройство
Встроенный 192 kbyte
Расширяемое Память загрузки Нет
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
Без АКБ Да; Программа и данные
Нормальное время операций побитовой обработки 0,06 μs
Нормальное время операций со словами 0,12 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,16 μs
Нормальное время выполнения операций с плавающей точкой 0,59 μs
Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации 1; OB 61; только для PROFINET
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO)
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано от Z 0 до Z 7
Диапазон счета
Настраивается Да
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 64 kbyte
Маркер
Макс. размер 256 byte
Есть остаток Да; от MB 0 до MB 255
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 kbyte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 2 048 byte
Выводы 2 048 byte
В том числе децентрализованных
Вводы 2 003 byte
Выводы 2 010 byte
Образ процесса
Вводы 2 048 byte
Выводы 2 048 byte
Вводы, настраивается 2 048 byte
Выводы, настраивается 2 048 byte
Вводы, предварительно задано 256 byte
Выводы, предварительно задано 256 byte
Адреса по умолчанию встроенных каналов
Цифровые входы от 136.0 до 138.7
Цифровые выходы от 136,0 до 137,7
Аналоговые входы от 800 до 809
Аналоговые входы от 800 до 803
Частичный образ процесса
Макс. число частичных образов процесса 1; для PROFINET IO количество полезных данных ограничено 1600 байт
Цифровые каналы
Вводы 16 048
В том числе централизованных 1 016
Выводы 16 096
В том числе централизованных 1 008
Аналоговые каналы
Вводы 1 006
В том числе централизованных 253
Выводы 1 007
В том числе централизованных 250
Количество расширительных устройств, макс. 3
Число ведущих устройств DP
Встроенный 1
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули 8
Коммуникационные процессоры, LAN 10
Монтажные стойки
Макс. число монтажных стоек 4
Макс. число модулей на монтажную стойку 8; на монтажной стойке 3 не более 7
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания После отключения сети часы продолжают работать
Работа часов после завершения времени Часы продолжают работать с момента времени, в который была
Хранения в буфере отключена сеть
Счетчик рабочего времени
Число 1
Числовые значения/диапазон числовых значений 0
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да; для подчиненного устройства DP только время подчиненного устройств
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да; в качестве клиента
Число входов 24
Из них входы, используемые для технологических функций 16
Встроенные каналы (цифровые входы) 24
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 40 °C, макс. 24
До 60 ℃, макс. 12; до 70 °C
Вертикальный настенный монтаж
До 40 °C, макс. 12
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 8 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации).
Номинальное значение 3 мс
Для технологических функций
С "0" на "1", макс. 8 μs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета
Длина провода
Экранированные, макс. 1 000 m; 50 м на технологические функции
Неэкранированные, макс. 600 m; Для технологических функций: Нет
Для технологических функций
Экранированные, макс. 50 m; при максимальной частоте счета
Неэкранированные, макс. недопустимо
Вид выходов 16
Из них быстродействующих выходов 4; Внимание! Параллельное включение скоростных выходов ЦП недопустимо
Встроенные каналы (цифровые выходы) 16
Защита от короткого замыкания
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-48 В)
Включение цифрового входа Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 500 мА
Для сигнала "1", диапазон допустимых значений, мин. 5 мА
Для сигнала "1", диапазон допустимых значений, макс. 0,6 А
Для сигнала "1", минимальный ток нагрузки 5 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Параллельное подключение двух выходов
Для повышения мощности Нет
Для резервного включения нагрузки Да
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 100 Гц
Импульсных выходов, при омической нагрузке, макс. 2,5 кГц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс. 3 А
До 60 ℃, макс. 2 A; 1,5 A @ > 60 °C
Вертикальный настенный монтаж
До 40 °C, макс. 2 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Число аналоговых входов 5
При измерении напряжения/тока 4
При измерении сопротивления/измерении резистивным термометром 1
Встроенные каналы (аналоговые входы) 5; 4 x ток/напряжение, 1 x сопротивление
Макс. допустимое входное напряжение для токового входа (предел разрушения) 5 V; при длительной нагрузке
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 V; при длительной нагрузке
Макс. допустимый входной ток для входа напряжения (предел разрушения) 0,5 mA; при длительной нагрузке
Макс. допустимый входной ток для токового входа 50 mA; при длительной нагрузке
Электрическая входная частота, макс. 400 Гц
Напряжение холостого хода для датчика сопротивления, тип. 3,3 В
Нормальный стабилизированный измерительный ток для датчика сопротивления 1,25 мА
Техническую единицу измерения температуры можно задать Да; Градусов Цельсия/градусов Фаренгейта/Кельвина
Входные диапазоны
Напряжение Да; ±10 В/100 кОм; от 0 до 10 В/100 кОм
Ток Да; ±20 мА/100 Ом; от 0 до 20 мА/100 Ом; от 4 до 20 мА/100 Ом
Резистивный термометр Да; Pt 100/10 МОм
Сопротивление Да; от 0 до 600 Ом/10 МОм
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 100 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 100 Ω
Входное сопротивление (от -20 мА до +20 мА) 100 Ω
Входное сопротивление (от 4 мА до 20 мA) 100 Ω
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Pt 100) 10 MΩ
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Нет
Линеаризация характеристики
Параметрируемое Да; управляемый с помощью ПО
Для резистивного термометра Pt 100
Длина провода
Экранированные, макс. 100 м
Число аналоговых выходов 2
Встроенные каналы (аналоговые выходы) 2
Выход напряжения, защита от короткого замыкания Да
Макс. выходное напряжение, ток короткого замыкания 55 мА
Макс. выходной ток, напряжение при работе без нагрузки 14 В
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Подключение исполнительных элементов
Для выхода напряжения двухпроводного соединения Да; без компенсации сопротивлений проводов
Для выхода напряжения четырехпроводного соединения Нет
Для выхода тока двухпроводного соединения Да
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 kΩ
При выходных напряжениях, емкостная нагрузка, макс. 0,1 μF
При выходных токах, макс. 300 Ω
При выходных токах, индуктивная нагрузка, макс. Предел разрушения при напряжениях и токах, прилагаемых извне 0,1 mH
Напряжения на выходах относительно массы аналогового модуля 16 V; при длительной нагрузке
Макс. ток 50 mA; при длительной нагрузке
Длина провода
Экранированные, макс. 200 м
Принцип измерения Мгновенное шифрование значений (последовательное приближение)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
Настраиваемое время интегрирования Да; 16,6/20 мс
Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Гц
Постоянная времени входного фильтра 0,38 мс
Основное время выполнения для узла (все каналы разрешены) 1 мс
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
Время преобразования (на канал) 1 мс
Время установления
Для омической нагрузки 0,6 мс
Для емкостной нагрузки 1 мс
Для индуктивной нагрузки 0,5 мс
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да; с внешним питанием
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Для измерения сопротивления с двухпроводным соединением Да; без компенсации сопротивлений проводов
Для измерения сопротивления с трехпроводным соединением Нет
Для измерения сопротивления с четырехпроводным соединением Нет
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,006 %/K
Перекрестные модуляции между входами, мин. 60 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,06 % C
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,1 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,15 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,01 %/K
Перекрестные модуляции между выходами, мин. 60 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,06 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 1,6 %
Ток относительно диапазона входных параметров, (+/-) 1,6 %
Сопротивление относительно диапазона входных параметров, (+/-) 1,6 %
Напряжение относительно диапазона выходных параметров, (+/-) 1,6 %
Ток относительно диапазона выходных параметров, (+/-) 1,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,8 %; Погрешность нелинейности ±0,06 %
Ток относительно диапазона входных параметров, (+/-) 0,8 %; Погрешность нелинейности ±0,06 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,8 %; Погрешность нелинейности ±0,2 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,8 %
Напряжение относительно диапазона выходных параметров, (+/-) 0,8 %
Ток относительно диапазона выходных параметров, (+/-) 0,8 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 30 дБ
Мин. синфазные помехи 40 дБ
Число интерфейсов Industrial Ethernet 1; 2 порта (коммутатор) RJ45
Число разъемов PROFINET 1; 2 порта (коммутатор) RJ45
Число интерфейсов RS 485 1; комбинированный MPI/PROFIBUS DP
Число интерфейсов RS 422 0
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Двухточечное соединение Нет
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 124
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных 8
Прямой обмен данными (поперечная связь) Да; в качестве абонента
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; только при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да; соединение проектируется только с одной стороны
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да; 10/100 Мбит/с
Автоматическое определение Да
Автоматическая коммутация Да
Изменение IP-адреса на время прохождения, поддерживается Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да; также с функциями устройства ввода-вывода
Устройство ввода-вывода PROFINET Да; также одновременно с функциями контроллера ввода-вывода
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Да; по TCP/IP, ISO на TCP, UDP
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32
Тактовая синхронизация Да; OB 61
Shared Device Да
Пуск согласно приоритету Да
Макс. число устройств ввода-вывода с приоритетным запуском 32
Макс. число подключаемых устройств 128
Из них IO-устройств с IRT, макс. 64
Из них на линию, макс. 64
Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) 128
Из них на линию, макс. 61
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Активация/деактивация подчиненного устройств ввода-вывода Да
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Да
Макс. число устройств ввода-вывода на инструмент 8
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 мкс, 500 мкс,1 мс; 2 мс, 4 мс (не применимо при IRT с опцией "высокой гибкости")
Время актуализации от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные")
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Макс. согласованность полезных данных 1 024 byte
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 10, макс. число экземпляров: 32
Тактовая синхронизация Нет
PROFIenergy Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Передающий накопитель
Макс. число входов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Макс. число выходов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
Макс. число 64
Макс. количество полезных данных на подмодуль 1 024 byte
Ацикличная передача данных Да
Цикличная передача данных Да
Открытая связь IE
Макс. число соединений 8
Локальные номера портов, используемые с 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964,
Системной стороны 65532, 65533, 65534, 65535
Функция Keep- Alive, поддерживается Да
PROFIsafe Нет
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 ms; PROFINET MRP
Макс. число абонентов в кольце 50
Открытая связь IE
Макс. число соединений 8
Макс. размер данных для типа соединения 01H 1 460 byte
Макс. размер данных для типа соединения 11H 32 768 byte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
Макс. число соединений 8
Макс. размер данных 32 768 byte
Макс. число соединений 8
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Число HTTP-клиентов 5
Связь PG/OP Да
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков
Макс. количество полезных данных на запрос см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
S5-совместимая связь
Поддерживается Да; посредством CP и загружаемых FC
Функции связи / PROFINET CBA (при заданной уставке трафика линии связи) / заголовок
Заданная величина загрузки линий связи ЦП 50 %
Число дистанционно соединяемых абонентов / при PROFINET CBA 32
Число технологических функций / при PROFINET CBA / для ведущего или ведомого устройства 30
Число соединений / при PROFINET CBA / для ведущего или ведомого устройства / всего 1 000
Объем данных / входных переменных / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Объем данных / выходных переменных / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Число внутренних соединений и соединений PROFIBUS / при PROFINET CBA / макс. 500
Объем данных / внутр. соединений и соединений PROFIBUS / при PROFINET CBA / для ведущего или ведомого устройства 4 000 byte
Объем данных / при PROFINET CBA / на каждое соединение / макс. 1 400 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с ациклической передачей / заголовок
Время обновления / дистанционных соединений / при ациклической передаче / при PROFINET CBA 500 мс
Число дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA / макс. 100
Число дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA / макс. 100
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при ациклической передаче / при PROFINET CBA 2 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при ациклической передаче / при PROFINET CBA 2 000 byte
Объем данных / как полезных данных для дистанционных соединений / при ациклической передаче / при PROFINET CBA / на каждое соединение / макс. 1 400 byte
Паспортные параметры / PROFINET CBA / дистанционное соединение / с циклической передачей / заголовок
Время обновления / дистанционных соединений / при циклической передаче / при PROFINET CBA 10 мс
Число дистанционных соединений с входными переменными / при PROFINET CBA / с циклической передачей / макс. 200
Число дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 200
Объем данных / как полезных данных для дистанционных соединений с входными переменными / при циклической передаче / при PROFINET CBA / макс. 2 000 byte
Объем данных / как полезных данных для дистанционных соединений с выходными переменными / при циклической передаче / при PROFINET CBA / макс. 2 000 byte
Объем данных / как полезных данных для дистанционных соединений / при циклической передаче / при PROFINET CBA / на каждое соединение / макс. 450 byte
Паспортные параметры / PROFINET CBA / переменные HMI по PROFINET / ацикличный / заголовок
Число регистрируемых станций HMI / для переменных HMI / при ациклической передаче / при PROFINET CBA 3; 2 x PN OPC/1 x iMap
Время обновления / переменных HMI / при ациклической передаче / при PROFINET CBA 500 мс
Число переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 200
Объем данных / как полезные данные для переменных HMI / при ациклической передаче / при PROFINET CBA / макс. 2 000 byte
Паспортные параметры / PROFINET CBA / прокси-функциональность PROFIBUS / заголовок
Функция изделия / при PROFINET CBA / прокси-функциональность PROFIBUS Да
Число сопряженных устройств PROFIBUS / при наличии функций PROFIBUS 16
Объем данных / при PROFIBUS с прокси- функциями / при PROFINET CBA / на каждое соединение / макс. 240 byte; В зависимости от исполнительного устройства
Число соединений
Общее 12
Применяется для PG-связи 11
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 11
Применяется для OP-связи 11
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 11
Применяется для базовой S7-связи 8
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 8
Применяется для S7-связи 10
Резервируется для S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 10
Макс. число экземпляров 32
Применяется для маршрутизации X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24
Макс. число запрашиваемых станций для функций 12; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов
Настраивается Нет
Из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме 499
Настраивается Да; с 10 до 499
Предварительно задано 10
Сервисные данные
Считываемые Да
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый) Да
Индикатор состояния цифрового выхода (зеленый) Да
Измерение частоты Да
Число частотомеров 4; макс. 60 кГц (см. руководство "Технологические функции")
Управляемое позиционирование Да
Встроенные функциональные блоки (регулирование) Да; ПИД-регулятор (см. руководство "Технологические функции")
PID-регулятор Да
Число импульсных выходов 4; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции")
Предельная частота (импульс) 2,5 кГц
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов Да
Между каналами Нет
Между каналами и шиной на задней стенке Да
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Да
Между каналами Да
Между каналами, в блоках для 8
Между каналами и шиной на задней стенке Да
Гальваническая развязка аналоговых вводов
Гальваническая развязка аналоговых вводов Да; совместно для аналоговых периферийных устройств
Между каналами Нет
Между каналами и шиной на задней стенке Да
Гальваническая развязка аналоговых выводов
Гальваническая развязка аналоговых выводов Да; совместно для аналоговых периферийных устройств
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 600 В пост. тока
Маркировка CE Да
Допуск КС Да
Температура окружающей среды при эксплуатации
Мин. -25 °C; = Tмин
Макс. 70 °C; = Tмакс; @ 60°C при использовании в соответствии с UL/ATEX/FM
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 5 000 м
Температура окружающей среды-давление Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки ... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; Отн. влажность, включая конденсацию/замерзание (ввод в эксплуатацию при конденсации недопустим)
Устойчивость
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на судах/в море
К биологически активным веществам согласно EN 60721-3-6 Да; Класс 6B2 споры плесени, грибов, грибков (за исключением фауны); класс 6B3 по запросу
К химически активным веществам согласно Да; Класс 6C3 (ОВ < 75 %), вкл. соляной туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-6 Да; Класс 6S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 120 мм
Высота 125 мм
Глубина 130 мм
Масса, прибл. 730 г
Артикул 6AG1314-6EH04-7AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 0,801 Кг
Вид продуктов SIPLUS S7-300 CPU 314C-2 PN/DP
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4646
Размер упаковки 15,00 x 13,00 x 13,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-300, ЦПУ CPU314C-2PN/DP, со стойким покрытием, рабочая температура -25 ... +70°C на основе 6ES7314-6EH04-0AB0 . Компактное ЦПУ со 192 кБ рабочей памяти, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 быстрых счётчика (60 кГц), 1. интерфейс MPI/DP 12 Мбит/с, 2. интерфейс ETHERNET
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG1314-6EH04-7AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 92 дня
Похожие товары
Доступен к заказу
6AG1212-1AE40-4XB0
28 398,27 ₽−18% 23 200 ₽
Доступен к заказу
6AG1212-1BE40-2XB0
35 845,86 ₽−21% 28 465 ₽
В пути
6AG1212-1BE40-4XB0
28 398,27 ₽−18% 23 145 ₽
