Комбинированный ОПН тип 1+2 категория требований: B+C, 350 В UC втычные защитные модули 3-пол., схема 3+0 для TNC-систем с дистанционным индикатором
93 212 ₽ С НДС
01
Описание

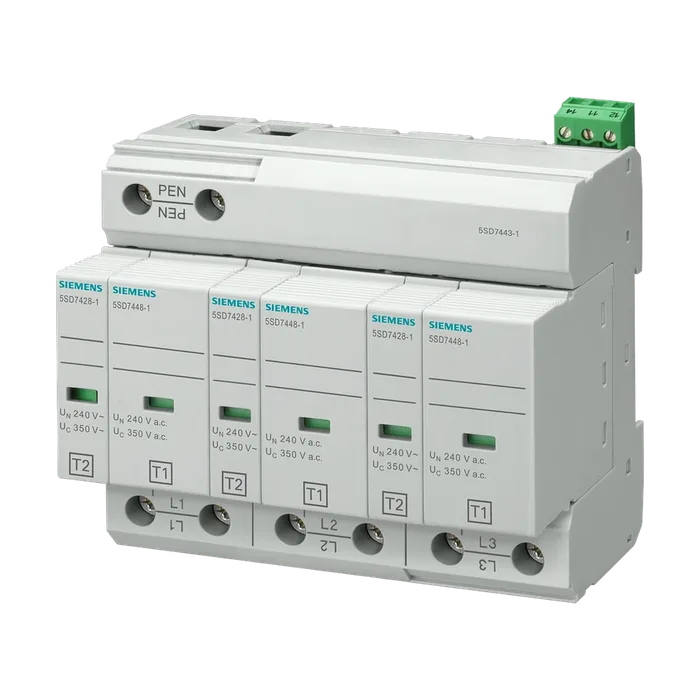

Комбинированный ОПН тип 1+2 категория требований: B+C, 350 В UC втычные защитные модули 3-пол., схема 3+0 для TNC-систем с дистанционным индикатором
Общие технические данные
Торговая марка изделия SENTRON
Наименование изделия Устройство защиты от перенапряжений
Исполнение изделия Комбинация разрядников
Стандарт МЭК 61643-11: 2011, EN 61643-11: 2012
Классификация УЗИП / согласно EN 61643-11
Категория испытаний I, тип 1 Да
Категория испытаний II, тип 2 Да
Категория испытаний III, тип 3 Нет
Число портов УЗИП 1
Обозначение цепей защиты L-PEN
Тип распределительной системы TN-C
Исполнение полюсов 3
Вид креплений DIN-рейка NS 35
Материал / корпуса Транзистор с проницаемой базой
Степень загрязнения 2
Категория перенапряжения / согласно МЭК 61010-1 III
Класс пожаростойкости согласно UL 94 V0
Степень защиты IP / при подключении всех клемм IP20
Ударное ускорение 25 gn
Виброускорение / при 5 Гц ... 500 Гц / длительностью не более 2,5 ч / на каждую ось 5 gn
Окружающая температура / при эксплуатации
Мин. допустимый -40 °C
Макс. допустимо окружающая температура / при хранении и 80 °C
Транспортировке
Мин. допустимый -40 °C
Макс. допустимо 80 °C
Высота 95 мм
Ширина 106,9 мм
Глубина 71,5 мм
Типоразмер ограничителя перенапряжений 6 мод.
Масса нетто 943 г
Компонент изделия / дистанционный сигнальный контакт Да
Исполнение сигнала оптический, контакт телесигнализации
Компонент изделия / предохранитель Нет
Длительное рабочее напряжение
При переменном токе / макс. 350 В
Рабочее напряжение
При переменном токе / ном. значение 230 В
Потребляемая полная мощность / при режиме ожидания / макс. 300 mVA
Разрядный импульсный ток
При (8/20) мкс 25 кА
Пиковое значение тока молнии / при (10/350) мкс 25 кА
Заряд молнии
При (10/350) мкс 12,5 A·s
Удельная энергия молнии
При (10/350) мкс 160
Способность гашения тока последействия 25 кА (264 В перем. тока), 3 кА (350 В перем. тока)
Выдерживаемый ток короткого замыкания (SCCR) / при переменном токе / при 264 В 25 кА
Уровень защиты
Макс. 1,5 кВ
Остаточное напряжение
При ном. значении отводимого импульсного тока 1,5 кВ
При 3 кА / макс. 0,9 кВ
При 5 кА / макс. 1 кВ
При 10 кА / макс. 1,2 кВ
Порог срабатывания по импульсному напряжению
При 6 кВ / при (1,2/50) мкс / макс. 1,5 кВ
Время срабатывания / макс. время отклика на временное испытательное 25 нс
Перенапряжение
При контрольном напряжении TOV 415 В перем. тока (5 с / withestand mode) / 457 В перем. тока (120 мин / safe failure mode)
Регулируемый коэффициент чувствительности / тока расцепления 1,6
Исполнение устройства защиты / на ОПН / при T- образном соединении / макс. 315 A перем. тока (gG)
Исполнение устройства защиты / на ОПН / при соединении открытым треугольником / макс. 125 A перем. тока (gG)
Исполнение разъема питания Винтовой зажим
Исполнение резьбы / соединительного болта M5
Поперечное сечение подключаемого провода
При жестком проводе / макс. 35 мм²
При жестком проводе / мин. 2,5 мм²
Для тонкожильного кабеля / макс. 25 мм²
Для тонкожильного кабеля / мин. 2,5 мм²
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / мин. 13
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / макс. 2
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / согласно UL / мин. 12
Номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого провода / согласно UL / макс. 2
Начальный пусковой крутящий момент
Мин. 4,3 Н·м
Макс. 4,7 Н·м
Длина зачистки изоляции 18 мм
Функция коммутации / дистанционных сигнальных контактов рабочее напряжение / дистанционных сигнальных Контакт PDT
Контактов
При переменном токе / мин. 12 В
При переменном токе / макс. 250 В
Согласно UL рабочий ток / дистанционных сигнальных контактов / 125 В
При переменном токе
Мин. 10 мА
Макс. 1 А
Согласно UL 1 А
Способ подключения дистанционного сигнального контакта Винтовая резьба M2
Начальный пусковой крутящий момент / для дистанционных сигнальных контактов 0,25 Н·м
Поперечное сечение подключаемого провода
Для дистанционных сигнальных контактов / при жестком проводе / мин. 0,14 мм²
Для дистанционных сигнальных контактов / при жестком проводе / макс. 1,5 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / мин. 0,14 мм²
Для тонкожильного кабеля / для дистанционных сигнальных контактов / макс. номер американского калибра проводов (AWG) / как кодируемое поперечное сечение подключаемого 1,5 мм²
Провода / для дистанционных сигнальных контактов
Мин. 28
Макс. 16
Согласно UL / мин. 30
Согласно UL / макс. 14
Длина зачистки изоляции / провода / для дистанционных сигнальных контактов 7 мм
Стандарты / согласно UL UL 1449 Edition 4
Высота над уровнем моря / согласно UL / макс. 6 562 ft
Масса нетто [фунтов] / согласно UL 2,08 lb
Масса брутто [фунтов] / согласно UL 2,45 lb
Вид устройства защиты от импульсных перенапряжений (УЗИП) / согласно UL 4CA
Обозначение цепей защиты / согласно UL L-L, L-G
Тип распределительной системы / согласно UL 3D
Макс. длительное рабочее напряжение (MCOV)
Между L и L 528 В
Между L и массой 264 В
Измеренное ограничительное напряжение (MLV)
Между L и L 2,45 кВ
Между L и массой 1,34 кВ
Ток утечки
Согласно UL 20 кА
Согласно UL 20 кА
Справочный идентификатор / согласно МЭК 81346- FA
