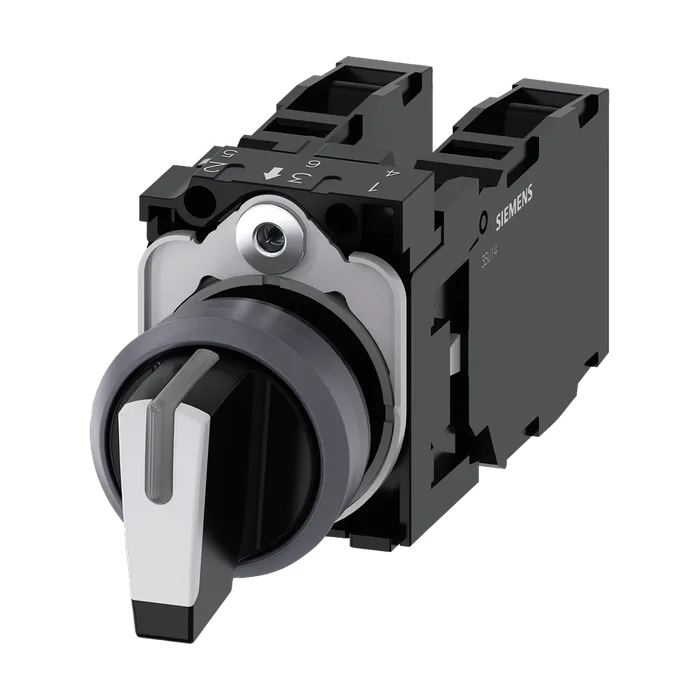

Тумблер, с подсветкой, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: белый, рычаг, короткий, 3 положения переключателя I>O<II, нажатием на кнопку, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч, с держателем, 1 НО + 1 НЗ, 1 НО + 1 НЗ, винтовой зажим
По запросу
Код товара: 3SU11302BM601LA0
Доступен к заказу
01
Описание
Тумблер, с подсветкой, 22 мм, кругл., пластмасса с металлическим фронтальным кольцом, цвет: белый, рычаг, короткий, 3 положения переключателя I>O<II, нажатием на кнопку, угол переключения 2 x 45°, 10:30 ч/12 ч/13:30 ч, с держателем, 1 НО + 1 НЗ, 1 НО + 1 НЗ, винтовой зажим
Торговая марка изделияSIRIUS ACT
Наименование изделияПереключатель с перекидным рычагом
Исполнение изделияКомлектное устройство
Наименование типа изделия3SU1
Линейка изделийПластмасса с металлическим передним кольцом, матовая, 22 мм
Заводской номер изделия
Контактного модуля, входящего в комплект поставки у позиции 13SU1400-1AA10-1FA0
Контактного модуля, входящего в комплект поставки у позиции 23SU1400-1AA10-1FA0
Для соединительной клеммыIP20 при затянутом зажимном винте
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Коммутационная износостойкость типичный10 000 000
Тепловой ток10 А
Справочный идентификатор согласно МЭК 81346- 2:2009S
Ток длительной нагрузки линейного защитного автомата с характеристикой C10 A; для тока короткого замыкания меньше 400 А
Ток длительной нагрузки плавкой вставки безынерционного предохранителя DIAZED10 А
Ток длительной нагрузки плавкой вставки предохранителя DIAZED gG10 А
Директива RoHS (дата)10/01/2014
Рабочее напряжение
При переменном токе
При 50 Гц расчетное значение5 ... 500 В
При 60 Гц расчетное значение5 ... 500 В
При постоянном токе расчетное значение5 ... 500 В
Надежность контактаОдна неправильная коммутационная операция на 100 млн (17 В, 5 мА), одна неправильная коммутационная операция на 10 млн (5 В, 1 мА)
Исполнение контакта вспомогательных контактовСплав серебра
Число размыкающих контактов для вспомогательных контактов2
Число замыкающих контактов для вспомогательных контактов2
Исполнение разъема питаниявинтовой зажим
Модулей и принадлежностейВинтовое соединение
Вид подключаемых сечений проводов
Однопроводной с заделкой концов кабеля2x (0,5 ... 0,75 mm²)
Однопроводной без заделки концов кабеля2x (1,0 ... 1,5 mm²)
Тонкожильный с заделкой концов кабеля2x (0,5 ... 1,5 мм²)
Тонкожильный без заделки концов кабеля2x (1,0 ... 1,5 мм²)
Для проводов американского калибра (AWG)2x (18 ... 14)
Начальный пусковой крутящий момент болтов в держателе1 ... 1,2 Н·м
Начальный пусковой крутящий момент при винтовом зажиме0,8 ... 0,9 Н·м
Значение В10 при высокой приоритетности запроса согласно SN 31920300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95%, конденсация во время эксплуатации не разрешается для всех устройств за фронтальной панелью)
Вид креплений
Модулей и принадлежностейКрепление на передней панели
Высота40 мм
Ширина32,3 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота28,8 мм
Монтажная ширина32,3 мм
Монтажная глубина71,7 мм
Артикул3SU1130-2BM60-1LA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:3SU1100-2BM60-1LA0.
Товарный код85365080
Вес Нетто (Кг)0,093 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки111,00 x 146,00 x 35,00
Единицы Измерения1 шт.
Описание ПродуктаПОВОРОТНЫЙ ПЕРЕКЛЮЧАТЕЛЬ С ВОЗМОЖНОСТЬЮ ПОДСВЕТКИ, 22MM, КРУГЛЫЙ, ПЛАСТИК С МЕТАЛЛИЧЕСКИМ ФРОНТАЛЬНЫМ КОЛЬЦОМ, КОРОТКАЯ ЧЁРНАЯ РУКОЯТКА С БЕЛОЙ ВСТАВКОЙ, 3 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ I>O
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)3SU1130-2BM60-1LA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 31.05.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
