Принцип действия исполнительного механизмапри нажатии, 2x45° (10:30ч/12ч/13:30ч), отвод с обеих сторон
Дополнение изделия опциональный
Источник светаДа
Контактный модульДа
Цвет исполнительного механизмабелый
Материал исполнительного механизмапластмасса
Форма исполнительного механизмаРучка
Наружный диаметр исполнительного механизма32,3 мм
Число коммутационных положений3
Угол коммутации
Вправо45°
Влево45°
Компонент изделия лицевое кольцоДа
Исполнение лицевого кольцастандарт
Материал лицевого кольцаМеталл матовый
Цвет лицевого кольцапесочно-серый
Степень защиты IPIP66, IP67, IP69(IP69K)
Степень защиты NEMA1, 2, 3, 3R, 4, 4X, 12, 13
Ударопрочность
Согласно МЭК 60068-2-27полуволна синусоиды 15г / 11 мсек
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Вибропрочность
Согласно МЭК 60068-2-610 – 500 Гц: 5g
Для применения на железнодорожном транспорте согласно DIN EN 61373категория 1, класс В
Частота коммутации макс.1 800 1/h
Механический срок службы (коммутационных циклов) типичный1 000 000
Справочный идентификатор согласно МЭК 81346- 2:2009S
Директива RoHS (дата)10/01/2014
Значение В10 при высокой приоритетности запроса согласно SN 31920300 000
Доля опасных отказов
При низкой приоритетности запроса согласно SN 3192020 %
При высокой приоритетности запроса согласно SN 3192020 %
Частота отказов [FIT] при низкой приоритетности запроса согласно SN 31920100 FIT
Окружающая температура
При эксплуатации-25 ... +70 °C
При хранении-40 ... +80 °C
Экологическая категория при эксплуатации согласно МЭК 607213M6, 3S2, 3B2, 3C3, 3K6 (при относительной влажности воздуха 10 ... 95 %)
Высота32,3 мм
Ширина32,3 мм
Форма монтажного отверстиякруглый
Монтажный диаметр22,3 мм
Положительный допуск на монтажный диаметр0,4 мм
Монтажная высота28,8 мм
Монтажная ширина32,3 мм
Монтажная глубина25,4 мм
Артикул3SU1032-2BM60-0AA0
Каталог IDCC-IC10
Код группыR711
КомментарийЗамена:3SU1002-2BM60-0AA0.
Товарный код85389099
Вес Нетто (Кг)0,020 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа41J
Группа Продукта5452
Размер упаковки30,00 x 52,00 x 28,00
Единицы Измерения1 шт.

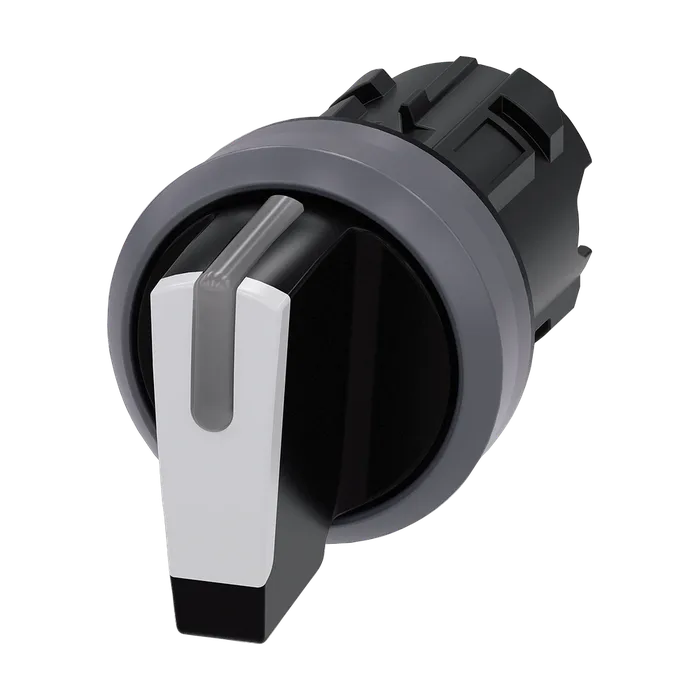

Описание ПродуктаАКТУАТОР ПОВОРОТНОГО ПЕРЕКЛЮЧАТЕЛЯ С ВОЗМОЖНОСТЬЮ ПОДСВЕТКИ, 22MM, КРУГЛ., ПЛАСТИК С МЕТАЛЛИЧЕСКИМ ФРОНТАЛЬНЫМ КОЛЬЦОМ, РУКОЯТКА КОРОТКАЯ ЧЁРНАЯ С БЕЛОЙ ВСТАВКОЙ, 3 КОММУТАЦИОННЫХ ПОЛОЖЕНИЯ: I>O
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3SU1032-2BM60-0AA0
PLM-Дата вступления в силуПроизводство и поставка продукта прекращено: 15.05.2023
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM490: Старт последнего года поддержки
