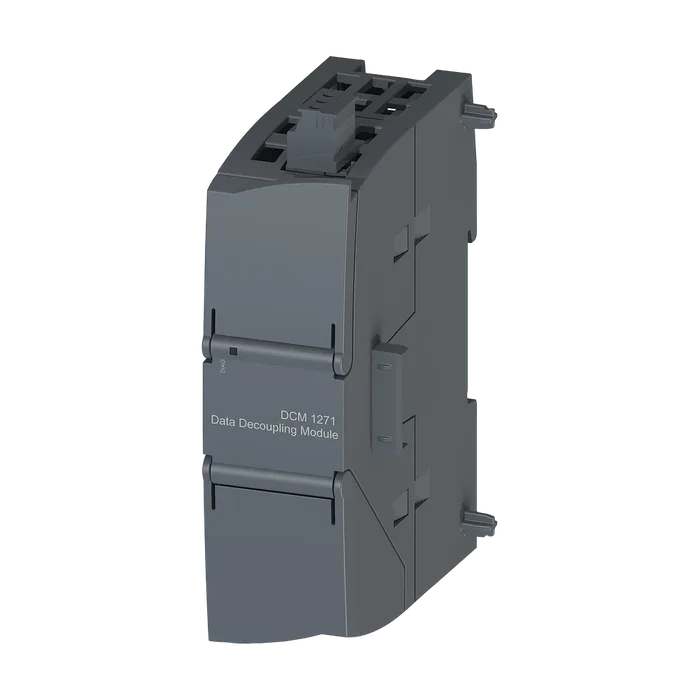

SIMATIC S7-1200, DCM 1271 Развязывающий модуль данных для ведущего устройства AS-i CM 1243-2 Вход: 24 В/30 В DC Выход: 1 x AS-интерфейс, 4 А встроенная защита от перегрузки встр. обнаружение замыкания на землю Сигнальный контакт
20 357 ₽С НДС
Код товара: 3RK72711AA300AA0
Доступен к заказу
01
Описание
SIMATIC S7-1200, DCM 1271 Развязывающий модуль данных для ведущего устройства AS-i CM 1243-2 Вход: 24 В/30 В DC Выход: 1 x AS-интерфейс, 4 А встроенная защита от перегрузки встр. обнаружение замыкания на землю Сигнальный контакт
Наименование изделияИнтерфейс AS, модуль отключения связи между данными
Исполнение изделияКоммуникационный модуль 30 мм для SIMATIC S7- 1200
Степень защиты IPIP20
Высота над уровнем моря при высоте над уровнем моря макс.2 000 м
Окружающая температура
При эксплуатации0 ... 55 °C
При хранении-40 ... +70 °C
Относительная атмосферная влажность при 25 ° при эксплуатации макс.% 95 C
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750с A
Справочный идентификатор согласно DIN EN 61346-2A
Отдаваемая активная мощность120 Вт
Функция изделия
Автоматический сбросДа
Внешний сбросНет
Ручной сбросНет
Обнаружение замыканий на землюДа
Функция тестирования сигнальных контактовНет
Подходит для заземленных сетей AS-iДа
Пригоден для незаземленных сетей AS-iДа
Пригоден для питания AS-i 24 ВДа
Последовательная задержка включенияНет
Интерфейс AS для разделения данныхДа
Функция сбросаНет
Регулируемый порог срабатывания по току токозависимого расцепителя перегрузки4 ... 4 А
Число электрических соединений для сигнального контакта3
Число выходов для интерфейса AS макс.1
Исполнение индикатора как индикация состояния с помощью светодиодовEFD, ASI OL, DIAG
Исполнение коммутационного контакта как замыкающий контакт для функции сигнализацииНет
Протокол поддерживается протокол интерфейса ASДа
Рабочий ток вспомогательных контактов
При DC-13 при 24 В0,05 А
Тип напряжения
Значений входного напряженияПостоянный ток
Входного напряженияПостоянный ток
Характеристика выхода устойчивый к коротким замыканиямДа
Выходное напряжение
1 при постоянном токе
Расчетное значение30 В
Расчетное значение20,5 ... 31,6 В
2 при постоянном токе расчетное значение24 В
Выходной ток при постоянном токе макс.4 А
Входное напряжение
1 при постоянном токе
Расчетное значение30 В
Расчетное значение21 ... 32 В
2 при постоянном токе расчетное значение24 В
Входной ток при постоянном токе макс.4,1 А
Исполнение защиты от коротких замыканийэлектронный
Монтажное положениевертикальный, горизонтальный
Вид креплениймонтаж на шине 35 мм или настенный монтаж с помощью вставных планок
Ширина30 мм
Высота100 мм
Глубина75 мм
Исполнение разъема питания для цепи вспомогательного и оперативного токавинтовой зажим
Компонент изделия съемная клемма для цепи вспомогательного и оперативного токаДа
Вид подключаемых сечений проводов
Для вспомогательных контактов
Однопроводной — тонкожильный3x (0,2 ... 3,3 мм²)
С заделкой концов кабеля3x (0,2 ... 3,3 мм²)
Для проводов американского калибра (AWG) для вспомогательных контактов3x (24 ... 16)
Сертификат соответствияCE / cULus / FM / ATEX
Пригодность к использованию противоаварийные электрические цепиНет
Explosion Protection
Max. 4A EFD ASI OL DIAG Imax max. 50mAData Decoupling Module EARTH FAULT ASI
Артикул3RK7271-1AA30-0AA0
Каталог IDCC-IC10
Код группыR711
Товарный код85371098
Вес Нетто (Кг)0,161 Кг
Вид продуктовМодуль гальванической развязки данных DCM 1271
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта3721
Размер упаковки80,00 x 125,00 x 50,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1200, DCM 1271, DATA DECOUPLING MODULE, ДЛЯ AS-I MASTER CM 1243-2 IN: DC 24 V / 30 V OUT: 1 X AS-I, 4 A INTEGR. OVERLOAD PROTECTION, INTEGR. EARTH FAULT DETECTION, SIGNALING CONTACT
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)3RK7271-1AA30-0AA0
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
