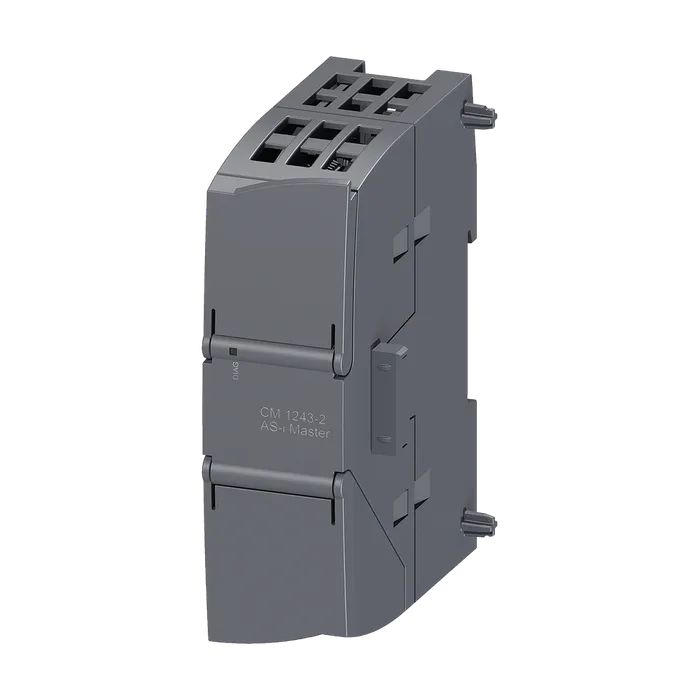

SIMATIC S7-1200, CM 1243-2 Коммуникационный модуль AS-интерфейс, ведущее устройство согласно спецификации AS-i V3.0
Наименование изделия AS-Interface Master
Наименование типа изделия CM 1243-2
Степень защиты IP IP20
Исполнение разъема питания интерфейса AS винтовое соединение
Тип источника питания через кросс-плату
Условия эксплуатации отдельный источник питания 24 В Нет
Потребляемый ток
Из профильных кабелей интерфейса AS
При 30 В макс. 100 мА
От объединяющей шины макс. 250 мА
Мощность потерь [Вт] 2,9 Вт
Напряжение развязки расчетное значение 500 В
Функция изделия пригоден для питания AS-i 24 В Да
Примечание все версии изделия
Характеристика изделия поддержка резервирования Нет
Функция изделия
Веб-управление Нет
Диагностика по электронной почте Нет
Гальваническая развязка Да
Исполнение индикатора
Как индикация состояния с помощью светодиодов AS-i, PF, CM, CER, DIAG
Способ проектирования интерфейса AS С STEP 7, командный интерфейс
Версия спецификации интерфейса AS 3.0 В
Профиль ведущего интерфейса AS поддерживается M4 (согласно спецификации интерфейса AS V 3.0)
Способ передачи данных кросс-плата S7-1200
Число модулей на каждый CPU макс. 3
Число модулей на каждый CPU макс. примечание Всего до 3 модулей связи (CM/CP)
Число интерфейсов
Как интерфейс AS 1
Согласно RS 485 0
Согласно стандарту Industrial Ethernet 0
Согласно PROFINET 0
Согласно Wireless 0
Согласно USB 0
Прочие 0
Компонент изделия оптический интерфейс Нет
Протокол поддерживается
Протокол ASIsafe (Safety at work) Нет
Протокол PROFIsafe Нет
Протокол PROFINET IO Нет
Протокол PROFINET CBA Нет
Стандарт беспроводной связи ИИЭР 802.11 Нет
Число входов для интерфейса AS макс. 496
Число выходов для интерфейса AS макс. 496
Число ведомых устройств AS-i на каждый интерфейс AS макс. 62
Время цикла шины интерфейса AS
Для 31 ведомого блока 5 мс
Для 62 ведомых блоков 10 мс
Доступ к данным цифровых входов/выходов об отображении процесса/периферийных адресах
Доступ к данным аналоговых входов/выходов об отображении процесса/периферийных адресах и переносе набора данных
Ширина 30 мм
Высота 100 мм
Глубина 75 мм
Вид креплений защелкивающееся крепление на монтажной шине 35 мм
Формат модуля модульная система S7-1200
Окружающая температура
При монтаже на горизонтальную профильную шину 0 ... 55 °C
При монтаже на вертикальную профильную шину при эксплуатации 0 ... 45 °C
При транспортировке -40 ... +70 °C
При хранении -40 ... +70 °C
Относительная атмосферная влажность при 25 ° при эксплуатации макс. % 95 C
Высота над уровнем моря при высоте над уровнем моря макс. 2 000 м
Пригодность к использованию противоаварийная функция маркировка взрывозащиты для Нет
Искробезопасности сопряженного оборудования
EEx ia Нет
EEx ib Нет
Категория взрывозащиты для газа нет
Категория взрывозащиты для пыли нет
