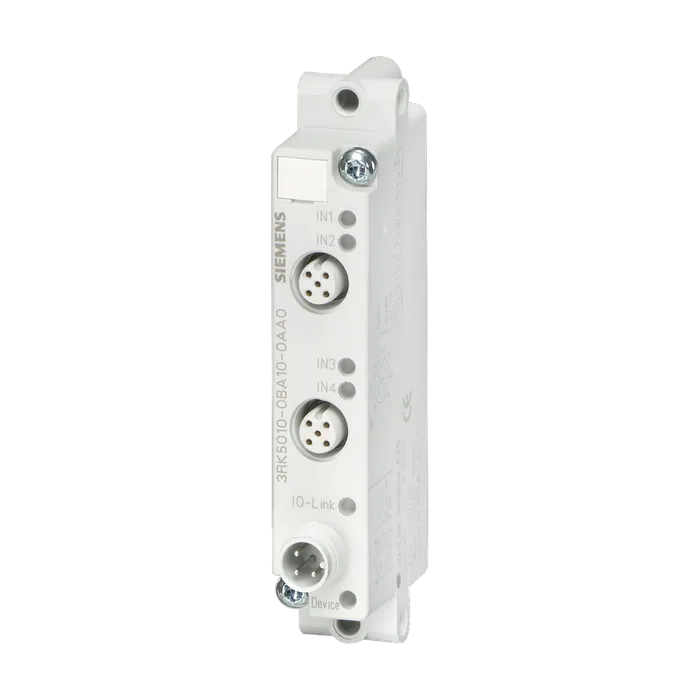

Модуль IO-Link K20, цифровые 4 ЦВх, IP67, 4 x 1 вход Электропитание датчика макс. 200 мА 2 x гнездо M12 с Y- назначением
Наименование изделия IO-Link модуль K20
Исполнение изделия 4 цифровых входа
Исполнение индикатора
Как индикация состояния входов/выходов cветодиод, зелёный, на канал
Как индикация состояния связи IO-Link двойной светодиод зеленый/красный
Как индикация состояния устройства IO-Link двойной светодиод зеленый/красный
Диагностическое сообщение, пригодное для перегрузка/ короткое замыкание в энергообеспечении
Анализа по шлюзу IO-Link датчиков, внутреняя ошибка
Степень защиты IP IP67
Функция изделия интерфейс оперативного тока с IO-Link Да
Тип источника питания по шлюзу IO-Link Master Да
Высота над уровнем моря при высоте над уровнем моря макс. 4 000 м
Окружающая температура
При хранении -40 ... +85 °C
При эксплуатации -25 ... +70 °C
Устойчивость к электромагнитным помехам согласно МЭК 60947-1 yсловия А (промышленная зона)
Излучение электромагнитных помех согласно МЭК 60947-1 CISPR11, условия А (промышленная зона)
Справочный идентификатор согласно DIN 40719 дополнением согласно МЭК 204-2 согласно МЭК 750 с A
Справочный идентификатор согласно DIN EN 61346-2 K
Число цифровых входов 4
Число цифровых выходов 0
Вид параметризации
Времени задержки входного сигнала регулируется для каждого модуля (1 мс, 3 мс, 15 мс, 20 мс)
Инвертирования входного сигнала допустимый ток длительной нагрузки питания регулируется для каждого входа
Датчиков
Макс. 200 мА
Гнезд с 1 по 4 макс. 200 мА
Входной ток на цифровом входе
Начальное значение сигнала <1>-распознавание 11 мА
Конечное значение сигнала <0>-распознавание 1,5 мА
Входное напряжение на цифровом входе 1 начальное значение сигнала <1>-распознавание 10 В
Тип напряжения напряжения питания пост. ток
Напряжение питания
1 при постоянном токе расчетное значение 24 В
При постоянном токе расчетное значение
Мин. допустимый 18 В
Макс. допустимо 30 В
Вид креплений Крепление у стены, фронтальное или боковое
Ширина 20 мм
Высота 108 мм
Глубина 45 мм
Число гнезд ввода/вывода 2
Исполнение разводки выводов входов Y-загрузка
Разводка выводов
Гнезда 1 на PIN 1 электропитание сенсора +
Гнезда 1 на PIN 2 IN2
Гнезда 1 на PIN 3 электропитание сенсора -
Гнезда 1 на PIN 4 IN1
Гнезда 1 на PIN 5 не занято
Гнезда 2 на PIN 1 электропитание сенсора +
Гнезда 2 на PIN 2 IN4
Гнезда 2 на PIN 3 электропитание сенсора -
Гнезда 2 на PIN 4 IN3
Гнезда 2 на PIN 5 не занято
Сертификат соответствия CE
