Степень защиты: IP67
Аналогичный монтажный размер, как и у концевых выключателей серии D4D (старая серия)
Механическая надежность (минимальный ресурс): 15.000.000 срабатываний
Стандартные позолоченные контакты обеспечивают высокую надежность электрического соединения

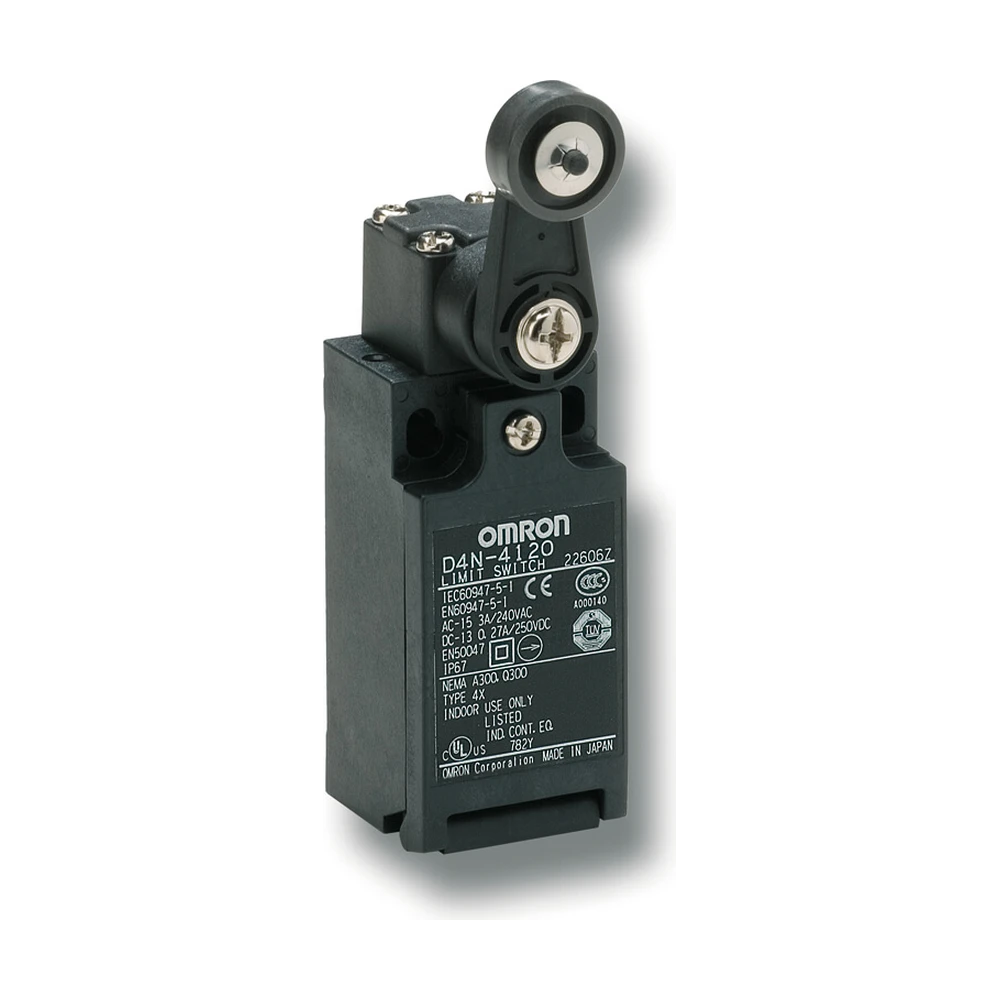

Информация для заказа Omron D4N

Выключатели с 2-мя контактами

Исполнительный механизм	Размер кабельного ввода		Встроенный механизм переключения
Исполнительный механизм	Размер кабельного ввода		1NC/1NO (Snap-action)	2NC (Snap-action)	1NC/1NO (Snap-action)	2NC (Slow-action)
Roller lever (пластиковый рычаг, пластиковый ролик)	1-кабельн. ввод	Pg13.5	D4N-1120	D4N-1220	D4N-1A20	D4N-1B20
		G1/2	D4N-2120	D4N-2220	D4N-2A20	D4N-2B20
		1/2-14NPT	D4N-3120	D4N-3220	D4N-3A20	D4N-3B20
		М20	D4N-4120	D4N-4220	D4N-4A20	D4N-4B20
		М12 разъем	D4N-9120	D4N-9220	D4N-9A20	D4N-9B20
	2-кабельн. ввода	Pg13.5	D4N-5120	D4N-5220	D4N-5A20	D4N-5B20
		G1/2	D4N-6120	D4N-6220	D4N-6A20	D4N-6B20
		М20	D4N-8120	D4N-8220	D4N-8A20	D4N-8B20
Roller lever(металлический рычаг, пластиковый ролик)	1-кабельн. ввод	Pg13.5	D4N-1122	D4N-1222	D4N-1A22	D4N-1B22
		G1/2	D4N-2122	D4N-2222	D4N-2A22	D4N-2B22
		1/2-14NPT	D4N-3122	D4N-3222	D4N-3A22	D4N-3B22
		М20	D4N-4122	D4N-4222	D4N-4A22	D4N-4B22
		М12 разъем	D4N-9122	D4N-9222	D4N-9A22	D4N-9B22
	2-кабельн. ввода	Pg13.5	D4N-5122	D4N-5222	D4N-5A22	D4N-5B22
		G1/2	D4N-6122	D4N-6222	D4N-6A22	D4N-6B22
		M20	D4N-8122	D4N-8222	D4N-8A22	D4N-8B22
Roller lever(металлический рычаг, metal roller)	1-кабельн. ввод	Pg13.5	D4N-1125	D4N-1225	D4N-1A25	D4N-1B25
		G1/2	D4N-2125	D4N-2225	D4N-2A25	D4N-2B25
		1/2-14NPT	D4N-3125	D4N-3225	D4N-3A25	D4N-3B25
		M20	D4N-4125	D4N-4225	D4N-4A25	D4N-4B25
		M12 разъем	D4N-9125	D4N-9225	D4N-9A25	D4N-9B25
Roller lever (металлический рычаг, ролик с подшипником)	1-кабельн. ввод	Pg13.5	D4N-1126	D4N-1226	D4N-1A26	D4N-1B26
		G1/2	D4N-2126	D4N-2226	D4N-2A26	D4N-2B26
		1/2-14NPT	D4N-3126	D4N-3226	D4N-3A26	D4N-3B26
		М20	D4N-4126	D4N-4226	D4N-4A26	D4N-4B26
		М12 разъем	D4N-9126	D4N-9226	D4N-9A26	D4N-9B26
Нажимная кнопка	1-кабельн. ввод	Pg13.5	D4N-1131	D4N-1231	D4N-1A31	D4N-1B31
		G1/2	D4N-2131	D4N-2231	D4N-2A31	D4N-2B31
		1/2-14NPT	D4N-3131	D4N-3231	D4N-3A31	D4N-3B31
		М20	D4N-4131	D4N-4231	D4N-4A31	D4N-4B31
		М12 разъем	D4N-9131	D4N-9231	D4N-9A31	D4N-9B31
	2-кабельн. ввода	Pg13.5	D4N-5131	D4N-5231	D4N-5A31	D4N-5B31
		G1/2	D4N-6131	D4N-6231	D4N-6A31	D4N-6B31
		М20	D4N-8131	D4N-8231	D4N-8A31	D4N-8B31
Нажимная кнопка с роликом	1-кабельн. ввод	Pg13.5	D4N-1132	D4N-1232	D4N-1A32	D4N-1B32
		G1/2	D4N-2132	D4N-2232	D4N-2A32	D4N-2B32
		1/2-14NPT	D4N-3132	D4N-3232	D4N-3A32	D4N-3B32
		М20	D4N-4132	D4N-4232	D4N-4A32	D4N-4B32
		М12 разъем	D4N-9132	D4N-9232	D4N-9A32	D4N-9B32
	2-кабельн. ввода	Pg13.5	D4N-5132	D4N-5232	D4N-5A32	D4N-5B32
		G1/2	D4N-6132	D4N-6232	D4N-6A32	D4N-6B32
		M20	D4N-8132	D4N-8232	D4N-8A32	D4N-8B32
Односторонний роликовый рычаг (горизонтальный)	1-кабельн. ввод	Pg13.5	D4N-1162	D4N-1262	D4N-1A62	D4N-1B62
		G1/2	D4N-2162	D4N-2262	D4N-2A62	D4N-2B62
		1/2-14NPT	D4N-3162	D4N-3262	D4N-3A62	D4N-3B62
		М20	D4N-4162	D4N-4262	D4N-4A62	D4N-4B62
		М12 разъем	D4N-9162	D4N-9262	D4N-9A62	D4N-9B62
	2-кабельн. ввод	Pg13.5	D4N-5162	D4N-5262	D4N-5A62	D4N-5B62
		G1/2	D4N-6162	D4N-6262	D4N-6A62	D4N-6B62
		М20	D4N-8162	D4N-8262	D4N-8A62	D4N-8B62
Односторонний роликовый рычаг (вертикальный)	1-кабельн. ввод	Pg13.5	D4N-1172	D4N-1272	D4N-1A72	D4N-1B72
		G1/2	D4N-2172	D4N-2272	D4N-2A72	D4N-2B72
		1/2-14NPT	D4N-3172	D4N-3272	D4N-3A72	D4N-3B72
		М20	D4N-4172	D4N-4272	D4N-4A72	D4N-4B72
		М12 рэзъем	D4N-9172	D4N-9272	D4N-9A72	D4N-9B72
	2-кабельн. ввод	Pg13.5	D4N-5172	D4N-5272	D4N-5A72	D4N-5B72
		G1/2	D4N-6172	D4N-6272	D4N-6A72	D4N-6B72
		M20	D4N-8172	D4N-8272	D4N-8A72	D4N-8B72
Регулируемый роликовый рычаг. form lock (металлический рычаг. пластиковьй ролик)	1-кабельн. ввод	Pg13.5	D4N-112G	D4N-122G	D4N-1A2G	D4N-1B2G
		G1/2	D4N-212G	D4N-222G	D4N-2A2G	D4N-2B2G
		1/2-14NPT	D4N-312G	D4N-322G	D4N-3A2G	D4N-3B2G
		M20	D4N-412G	D4N-422G	D4N-4A2G	D4N-4B2G
		M12 рэзъем	D4N-912G	D4N-922G	D4N-9A2G	D4N-9B2G
	2-кабельн. ввод	G1/2	D4N-612G	D4N-622G	D4N-6A2G	D4N-6B2G
	2-кабельн. ввод	M20	D4N-812G	D4N-822G	D4N-8A2G	D4N-8B2G
Регулируемый роликовый рычаг. form lock (металлический рычаг. пластиковьй ролик)	1-кабельн. ввод	Pg13.5	D4N-112H	D4N-122H	D4N-1A2H	D4N-1B2H
		G1/2	D4N-212H	D4N-222H	D4N-2A2H	D4N-2B2H
		1/2-14NPT	D4N-312H	D4N-322H	D4N-3A2H	D4N-3B2H
		M20	D4N-412H	D4N-422H	D4N-4A2H	D4N-4B2H
		M12 рэзъем	D4N-912H	D4N-922H	D4N-9A2H	D4N-9B2H
	2-кабельн. ввод	G1/2	D4N-612H	D4N-622H	D4N-6A2H	D4N-6B2H
	2-кабельн. ввод	M20	D4N-812H	D4N-822H	D4N-8A2H	D4N-8B2H

Выключатели с тремя контактами

Исполнительный механизм	Кабельный ввод		Встроенный механизм переключения
Исполнительный механизм	Кабельный ввод		2NC/1NO(Slow-action)	3NC(Slow-action)	1NC/1NO MBB (Slow-action)	2NC/1NO MBB (Slow-action)
Роликовый рычаг (пластиковый рычаг, пластиковый ролик)	1-кабельн. ввод	Pg13.5	D4N-1C20	D4N-1D20	D4N-1E20	D4N-1F20
		G1/2	D4N-2C20	D4N-2D20	D4N-2E20	D4N-2F20
		1/2-14NPT	D4N-3C20	D4N-3D20	D4N-3E20	D4N-3F20
		М20	D4N-4C20	D4N-4D20	D4N-4E20	D4N-4F20
		Ml2 разъем	—	—	D4N-9E20	—
	2-кабельн. ввода	Pg13.5	D4N-5C20	D4N-5D20	D4N-5E20	D4N-5F20
		G1/2	D4N-6C20	D4N-6D20	D4N-6E20	D4N-6F20
		М20	D4N-8C20	D4N-8D20	D4N-8E20	D4N-8F20
Роликовый рычаг (металлический рычаг, пластиковый ролик)	1-кабельн. ввод	Pg13.5	D4N-1C22	D4N-1D22	D4N-1E22	D4N-1F22
		G1/2	D4N-2C22	D4N-2D22	D4N-2E22	D4N-2F22
		1/2-14NPT	D4N-3C22	D4N-3D22	D4N-3E22	D4N-3F22
		M20	D4N-4C22	D4N-4D22	D4N-4E22	D4N-4F22
		M12 разъем	—	—	D4N-9E22	—
	2-кабельн. ввода	Pg13.5	D4N-5C22	D4N-5D22	D4N-5E22	D4N-5F22
		G1/2	D4N-6C22	D4N-6D22	D4N-6E22	D4N-6F22
		M20	D4N-8C22	D4N-8D22	D4N-8E22	D4N-8F22
Роликовый рычаг (металлический рычаг, metal roller)	1-кабельн. ввод	Pg13.5	D4N-1C25	D4N-1D25	D4N-1E25	D4N-1F25
		G1/2	D4N-2C25	D4N-2D25	D4N-2E25	D4N-2F25
		1/2-14NPT	D4N-3C25	D4N-3D25	D4N-3E25	D4N-3F25
		M20	D4N-4C25	D4N-4D25	D4N-4E25	D4N-4F25
		M12 разъем	—	—	D4N-9E25	—
Роликовый рычаг (металлический рычаг, ролик с подшипником)	1-кабельн. ввод	Pg13.5	D4N1C26	D4N-1D26	D4N-1E26	D4N-1F26
		G1/2	D4N-2C26	D4N-2D26	D4N-2E26	D4N-2F26
		1/2-14NPT	D4N-3C26	D4N-3D26	D4N-3E26	D4N-3F26
		М20	D4N-4C26	D4N-4D26	D4N-4E26	D4N-4F26
		М12 разъем	—	—	D4N-9E26	—
Нажимная кнопка	1-кабельн. ввод	Pg13.5	D4N-1C31	D4N-1D31	D4N-1E31	D4N-1F31
		G1/2	D4N-2C31	D4N-2D31	D4N-2E31	D4N-2F31
		1/2-14NPT	D4N-3C31	D4N-3D31	D4N-3E31	D4N-3F31
		М20	D4N-4C31	D4N-4D31	D4N-4E31	D4N-4F31
		М12 разъем	—	—	D4N-9E31	—
	2-кабельн. ввода	Pg13.5	D4N-5C31	D4N-5D31	D4N-5E31	D4N-5F31
		G1/2	D4N-6C31	D4N-6D31	D4N-6E31	D4N-6F31
		М20	D4N-8C31	D4N-8D31	D4N-8E31	D4N-8F31
Нажимная кнопка с роликом	1-кабельн. ввод	Pg13.5	D4N-1C32	D4N-1D32	D4N-1E32	D4N-1F32
		G1/2	D4N-2C32	D4N-2D32	D4N-2E32	D4N-2F32
		1/2-14NPT	D4N-3C32	D4N-3D32	D4N-3E32	D4N-3F32
		М20	D4N-4C32	D4N-4D32	D4N-4E32	D4N-4F32
		М12 разъем	—	—	D4N-9E32	—
	2-кабельн. ввода	Pg13.5	D4N-5C32	D4N-5D32	D4N-5E32	D4N-5F32
		G1/2	D4N-6C32	D4N-6D32	D4N-6E32	D4N-6F32
		M20	D4N-8C32	D4N-8D32	D4N-8E32	D4N-8F32
Односторонний роликовый рычаг (горизонтальный)	1-кабельн. ввод	Pg13.5	D4N-1C62	D4N-1D62	D4N-1E62	D4N-1F62
		G1/2	D4N-2C62	D4N-2D62	D4N-2E62	D4N-2F62
		1/2-14NPT	D4N-3C62	D4N-3D62	D4N-3E62	D4N-3F62
		М20	D4N-4C62	D4N-4D62	D4N-4E62	D4N-4F62
		М12 разъем	—	—	D4N-9E62	—
	2-кабельн. ввода	Pg13.5	D4N-5C62	D4N-5D62	D4N-5E62	D4N-5F62
		G1/2	D4N-6C62	D4N-6D62	D4N-6E62	D4N-6F62
		М20	D4N-8C62	D4N-8D62	D4N-8E62	D4N-8F62
Односторонний роликовый рычаг (вертикальный)	1-кабельн. ввод	Pg13.5	D4N-1C72	D4N-1D72	D4N-1E72	D4N-1F72
		G1/2	D4N-2C72	D4N-2D72	D4N-2E72	D4N-2F72
		1/2-14NPT	D4N-3C72	D4N-3D72	D4N-3E72	D4N-3F72
		М20	D4N-4C72	D4N-4D72	D4N-4E72	D4N-4F72
		М12 разъем	—	—	D4N-9E72	—
	2-кабельн. ввода	Pg13.5	D4N-5C72	D4N-5D72	D4N-5E72	D4N-5F72
		G1/2	D4N-6C72	D4N-6D72	D4N-6E72	D4N-6F72
		M20	D4N-8C72	D4N-8D72	D4N-8E72	D4N-8F72
Регулируемый роликовый рычаг. form lock (металлический рычаг. пластиковый ролик)	1-кабельн. ввод	Pg13.5	D4N-1C2G	D4N-1D2G	D4N-1E2G	D4N-1F2G
		G1/2	D4N-2C2G	D4N-2D2G	D4N-2E2G	D4N-2F2G
		1/2-14NPT	D4N-3C2G	D4N-3D2G	D4N-3E2G	D4N-3F2G
		M20	D4N-4C2G	D4N-4D2G	D4N-4E2G	D4N-4F2G
		M12 разъем	—	—	D4N-9E2G	—
	2-кабельн. ввода	G1/2	D4N-6C2G	D4N-6D2G	D4N-6E2G	D4N-6F2G
	2-кабельн. ввода	M20	D4N-8C2G	D4N-8D2G	D4N-8E2G	D4N-8F2G
Регулируемый роликовый рычаг. form lock (металлический рычаг, пластиковый ролик)	1-кабельн. ввод	Pg13.5	D4N-1C2H	D4N-1D2H	D4N-1E2H	D4N-1F2H
		G1/2	D4N-2C2H	D4N-2D2H	D4N-2E2H	D4N-2F2H
		1/2-14NPT	D4N-3C2H	D4N-3D2H	D4N-3E2H	D4N-3F2H
		M20	D4N-4C2H	D4N-4D2H	D4N-4E2H	D4N-4F2H
		M12 разъем	—	—	D4N-9E2H	—
	2-кабельн. ввода	G1/2	D4N-6C2H	D4N-6D2H	D4N-6E2H	D4N-6F2H
	2-кабельн. ввода	M20	D4N-8C2H	D4N-8D2H	D4N-8E2H	D4N-8F2H

Выключатели общего назначения с двумя контактами

Исполнительный механизм	Кабельн. ввод		Встроенный механизм переключения
Исполнительный механизм	Кабельн. ввод		1NC/1NO (Snap-action)	2NC (Snap-action)	1NC/1NO (Slow-action)	2NC (Slow-action)
Рычаг вилочного типа (right operation)	1-кабельн. ввод	G1/2	---	---	D4N-2ARE	D4N-2BRE
		1/2-14NPT			D4N-3ARE	D4N-3BRE
		М20			D4N-4ARE	D4N-4BRE
	2-кабельн. вводаа	G1/2			D4N-6ARE	D4N-6BRE
	2-кабельн. вводаа	М20			D4N-8ARE	D4N-8BRE
Рычаг вилочного типа (left operation)	1-кабельн. ввод	G1/2			D4N-2ALE	D4N-2BLE
		1/2-14NPT			D4N-3ALE	D4N-3BLE
		М20			D4N-4ALE	D4N-4BLE
	2-кабельн. вводаа	G1/2			D4N-6ALE	D4N-6BLE
	2-кабельн. вводаа	М20			D4N-8ALE	D4N-8BLE
Кошачий ус	1-кабельн. ввод	G1/2	D4N-2180	D4N-2280	---	D4N-2B80
		1/2-14NPT	D4N-3180	D4N-3280		D4N-3B80
		М20	D4N-4180	D4N-4280		D4N-4B80
	2-кабельн. вводаа	G1/2	D4N-6180	D4N-6280		D4N-6B80
	2-кабельн. вводаа	М20	D4N-8180	D4N-8280		D4N-8B80
Пластиковый стержень	1-кабельн. ввод	G1/2	D4N-2187	D4N-2287		D4N-2B87
		1/2-14NPT	D4N-3187	D4N-3287		D4N-3B87
		М20	D4N-4187	D4N-4287		D4N-4B87
	2-кабельн. вводаа	G1/2	D4N-6187	D4N-6287		D4N-6B87
	2-кабельн. вводаа	М20	D4N-8187	D4N-8287		D4N-8B87

Концевые выключатели общего назначения с тремя контактами

Исполнительный механизм	Кабельн. ввод		Встроенный механизм переключения
			2NC/1NO (Slow-action)	3NC (Slow-action)	1NC/1NO MBB (Slow-action)	2NC/1NO MBB (Slow-action)
			Model	Model	Model	Model
Рычаг вилочного типа (right operation)	1-кабельн. ввод	G1/2	D4N-2CRE	D4N-2DRE	D4N-2ERE	D4N-2FRE
		1/2-14NPT	D4N-3CRE	D4N-3DRE	D4N-3ERE	D4N-3FRE
		М20	D4N-4CRE	D4N-4DRE	D4N-4ERE	D4N-4FRE
	2-кабельн. ввода	G1/2	D4N-6CRE	D4N-6DRE	D4N-6ERE	D4N-6FRE
	2-кабельн. ввода	М20	D4N-8CRE	D4N-8DRE	D4N-8ERE	D4N-8FRE
Рычаг вилочного типа (left operation)	1-кабельн. ввод	G1/2	D4N-2CLE	D4N-2DLE	D4N-2ELE	D4N-2FLE
		1/2-14NPT	D4N-3CLE	D4N-3DLE	D4N-3ELE	D4N-3FLE
		М20	D4N-4CLE	D4N-4DLE	D4N-4ELE	D4N-4FLE
	2-кабельн. ввода	G1/2	D4N-6CLE	D4N-6DLE	D4N-6ELE	D4N-6FLE
	2-кабельн. ввода	М20	D4N-8CLE	D4N-8DLE	D4N-8ELE	D4N-8FLE
Кошачий ус	1-кабельн. ввод	G1/2		D4N-2D80
		1/2-14NPT		D4N-3D80
		М20		D4N-4D80
	2-кабельн. ввода	G1/2		D4N-6D80
	2-кабельн. ввода	М20		D4N-8D80
Пластиковый стержень	1-кабельн. ввод	G1/2		D4N-2D87
		1/2-14NPT		D4N-3D87
		М20		D4N-4D87
	2-кабельн. ввода	G1/2		D4N-6D87
	2-кабельн. ввода	М20		D4N-8D87

Характеристики

Durability	Mechanical	15,000,000 operations min.
	Electrical	500,000 operations min. for a resistive load of 3 A at 250 VAC 300,000 operations min. for a resistive load of 10 A at 250 VAC
Operating speed	Roller lever	1 mm/s to 0.5 m/s
Operating frequency		30 operations/minute max.
Minimum applicable load		Resistive load of 1 mA at 5 VDC (N-level reference value)
Protection against electric shock		Class II (double insulation)
Pollution degree (operating environment)		3 (EN60947-5-1)
Contact gap		Snap-action: 2x0.5 mm min Slow-action: 2x2 mm min
Conditional short-circuit current		100 A (EN60947-5-1)
Rated open thermal current (Ith)		10 A (EN60947-5-1)
Ambient temperature	Operating	-30 to 70°C with no icing
Degree of protection		IP67 (EN60947-5-1)
