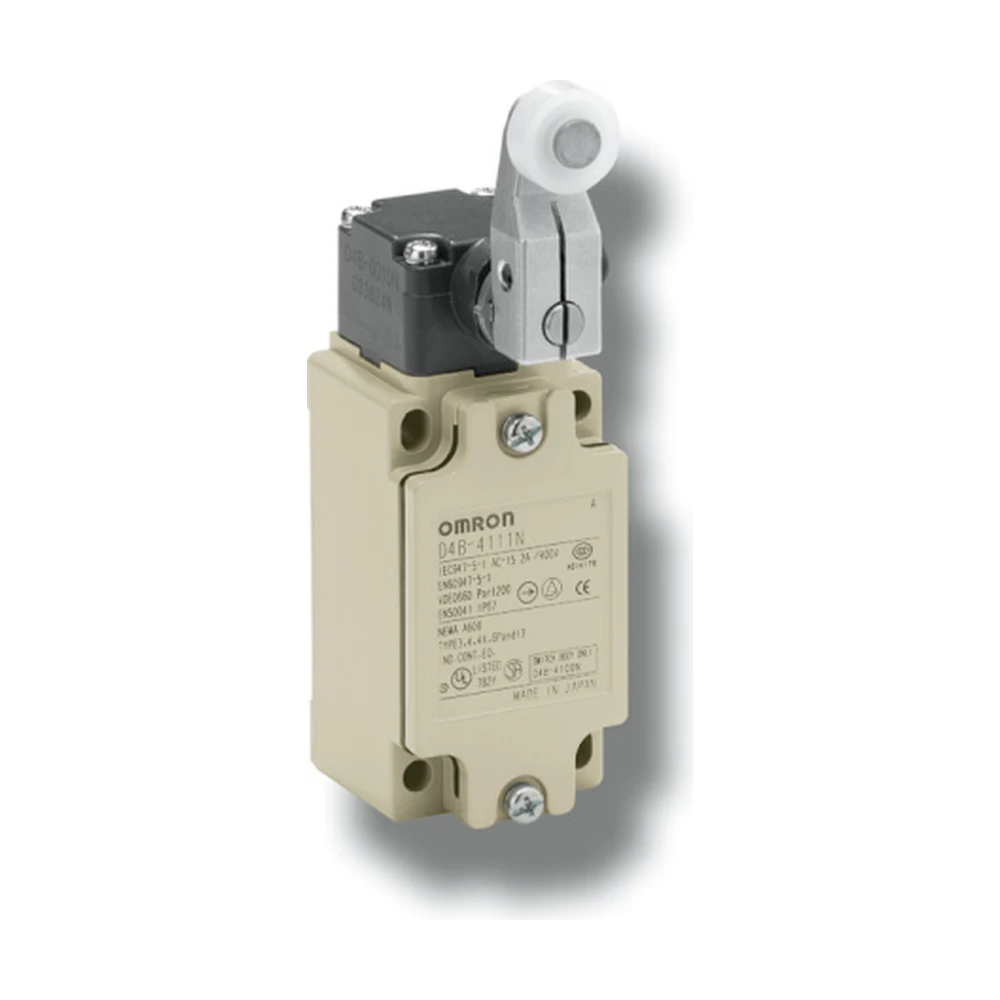

Выключатель OMRON D4B содержит моментальные или медленные контакты для точного переключения с гарантированным срабатыванием посредством прямого воздействия на контакты. Два типа контактов: нормально замкнутый - для цепей безопасности, нормально разомкнутый - для цепей контроля. Механизм принудительного размыкания предотвращает ложное срабатывание контактов даже в случае их залипания. Механизм головки обеспечивает жесткую связь перемещения рычага ролика с контактами. Возможна установка головки в одно из четырех положений.

Размер: 99.5 H x 40 W x 43 D mm
Диапазон скорости толкателя: 1 — 500 мм/с.
Коммутируемая нагрузка: 10А/~ 120, 240, 480, 600 VAC
Степень защиты: IP67
Ресурс, электрический при макс. нагрузке: 500.000 срабатываний
Механическая надежность(ресурс):30.000.000 срабатываний

Выключатели безопасности (with Direct Opening Mechanism)

Заказная информация

Исполнительный механизм	Conduit openings	1NC/1NO (Snap-action)		1NC/1NO (Slow-action)		2NC (Slow-action)
Исполнительный механизм	Conduit openings	Модель	Direct opening	Модель	Direct opening	Модель	Direct opening
Roller lever (resin roller)	Pg13.5	D4B-1111N		D4B-1511N		D4B-1A11N
	G1/2 (PF1/2)	D4B-2111N		D4B-2511N		D4B-2A11N
	1/2-14NPT	D4B-3111N		D4B-3511N		D4B-3A11N
	M20	D4B-4111N		D4B-4511N		D4B-4A11N
	Pg13.5 (3-conduit)	D4B-5111N		D4B-5511N		D4B-5A11N
	G1/2 (3-conduit)	D4B-6111N		D4B-6511N		D4B-6A11N
	1/2-14NPT (3-conduit)	D4B-7111N		D4B-7511N		D4B-7A11N
	M20 (3-conduit)	D4B-8111N		D4B-8511N		D4B-8A11N
Roller lever (stainless steel roller)	Pg13.5	D4B-1115N		D4B-1515N		D4B-1A15N
	G1/2 (PF1/2)	D4B-2115N		D4B-2515N		D4B-2A15N
	1/2-14NPT	D4B-3115N		D4B-3515N		D4B-3A15N
	M20	D4B-4115N		D4B-4515N		D4B-4A15N
	Pg13.5 (3-conduit)	D4B-5115N		D4B-5515N		D4B-5A15N
Top plunger	Pg13.5	D4B-1170N		D4B-1570N		D4B-1A70N
	G1/2 (PF1/2)	D4B-2170N		D4B-2570N		D4B-2A70N
	1/2-14NPT	D4B-3170N		D4B-3570N		D4B-3A70N
	M20	D4B-4170N		D4B-4570N		D4B-4A70N
	Pg13.5 (3-conduit)	D4B-5170N		D4B-5570N		D4B-5A70N
	G1/2 (3-conduit)	D4B-6170N		D4B-6570N		D4B-6A70N
	1/2-14NPT (3-conduit)	D4B-7170N		D4B-7570N		D4B-7A70N
	M20 (3-conduit)	D4B-8170N		D4B-8570N		D4B-8A70N
Top roller plunger	Pg13.5	D4B-1171N		D4B-1571N		D4B-1A71N
	G1/2 (PF1/2)	D4B-2171N		D4B-2571N		D4B-2A71N
	1/2-14NPT	D4B-3171N		D4B-3571N		D4B-3A71N
	M20	D4B-4171N		D4B-4571N		D4B-4A71N
	Pg13.5 (3-conduit)	D4B-5171N		D4B-5571N		D4B-5A71N
	G1/2 (3-conduit)	D4B-6171N		D4B-6571N		D4B-6A71N
	1/2-14NPT (3-conduit)	D4B-7171N		D4B-7571N		D4B-7A71N
	M20 (3-conduit)	D4B-8171N		D4B-8571N		D4B-8A71N

Концевые выключатели общего назначения

Actuator	Conduit openings	1NC/1NO (Snap-action)		1NC/1NO (Slow-action)		2NC (Slow-action)
Actuator	Conduit openings	Модель	Directopening	Модель	Directopening	Модель	Directopening
Adjustable roller lever	Pg13.5	D4B-1116N	---	D4B-1516N	---	D4B-1A16N	---
	G1/2 (PF1/2)	D4B-2116N		D4B-2516N		D4B-2A16N
	1/2-14NPT	D4B-3116N		D4B-3516N		D4B-3A16N
	Pg13.5 (3-conduit)	D4B-5116N		D4B-5516N		D4B-5A16N
	G1/2 (3-conduit)	D4B-6116N		D4B-6516N		D4B-6A16N
	1/2-14NPT (3-conduit)	D4B-7116N		D4B-7516N		D4B-7A16N
Adjustable rod lever	Pg13.5	D4B-1117N	---	D4B-1517N	---	D4B-1A17N	---
	G1/2 (PF1/2)	D4B-2117N		D4B-2517N		D4B-2A17N
	1/2-14NPT	D4B-3117N		D4B-3517N		D4B-3A17N
	Pg13.5 (3-conduit)	D4B-5117N		D4B-5517N		D4B-5A17N
	G1/2 (3-conduit)	D4B-6117N		D4B-6517N		D4B-6A17N
	1/2-14NPT (3-conduit)	D4B-7117N		D4B-7517N		D4B-7A17N
Coil spring (non-directional)	Pg13.5	D4B-1181N	---	---		D4B-1A81N	---
	G1/2 (PF1/2)	D4B-2181N				D4B-2A81N
	1/2-14NPT	D4B-3181N				D4B-3A81N
	Pg13.5 (3-conduit)	D4B-5181N				D4B-5A81N
	G1/2 (3-conduit)	D4B-6181N				D4B-6A81N
	1/2-14NPT (3-conduit)	D4B-7181N				D4B-7A81N
Plastic rod (non-directional)	Pg13.5	D4B-1187N	---			D4B-1A87N	---
	G1/2 (PF1/2)	D4B-2187N				D4B-2A87N
	1/2-14NPT	D4B-3187N				D4B-3A87N
	Pg13.5 (3-conduit)	D4B-5187N				D4B-5A87N
	G1/2 (3-conduit)	D4B-6187N				D4B-6A87N
	1/2-14NPT (3-conduit)	D4B-7187N				D4B-7A87N

Запасные части (заказываются отдельно)

Switch Boxes

Conduit	1-conduit type			3-conduit type
Built-in switch	PG13.5	G1/2	1/2-14NPT	PG13.5	G1/2	1/2-14NPT
1NC/1NO (Snap-action)	D4B-1100N	D4B-2100N	D4B-3100N	D4B-5100N	D4B-6100N	D4B-7100N
1NC/1NO (Slow-action)	D4B-1500N	D4B-2500N	D4B-3500N	D4B-5500N	D4B-6500N	D4B-7500N
2NC (Slow-action)	D4B-1A00N	D4B-2A00N	D4B-3A00N	D4B-5A00N	D4B-6A00N	D4B-7A00N

Operating Heads

Actuator	Type	Модель
Side rotary	Standard	D4B-0010N
Top plunger	Plain	D4B-0070N
Top plunger	Top roller plunger	D4B-0071N
Flexible-rod	Coil spring	D4B-0081N
Flexible-rod	Plastic rod	D4B-0087N

Рычаги

Actuator	Length (mm)	Diameter of roller	Модель
Standard	31.5	17.5 dia.	D4B-0001N
Stainless steel roller lever	31.5	17.5 dia.	D4B-0005N
Adjustable roller lever	25 to 89	19 dia.	D4B-0006N
Adjustable rod lever	145 max.	—	D4B-0007N
Interchangeable with D4B-0001	33.7	19 dia.	D4B-000RN

Характеристики

Item		Snap-action	Slow-action
Durability	Mechanical	30,000,000 operations min.	10,000,000 operations min.
Durability	Electrical	500,000 operations min. (at a 250 VAC, 10 A resistive load)
Operating speed		1 mm/s to 0.5 m/s
Operating frequency	Mechanical	120 operations/min
Operating frequency	Electrical	30 operations/min
Rated frequency		50/60 Hz
Contact resistance		25 mΩ max. (initial value)
Pollution degree (operating environment)		3 (EN60947-5-1)
Conditional short-circuit current		100 A (EN60947-5-1)
Conventional enclosed thermal current (Ith)		20 A (EN60947-5-1)
Protection against electric shock		Class I (with ground terminal)
Ambient temperature	Operating	-40 to 80°C (with no icing)
Degree of protection		IP67 (EN60947-5-1)

1NO/1NC Contact (Snap-action)

If metal deposition between mating contacts occurs on the NC contact side, they can be pulled apart by the shearing force and tensile force generated when part B of the safety cam or plunger engages part A of the movable contact blade. When the safety cam or plunger is moved in the direction of the arrow, the Limit Switch releases.

1NC/1NO Contact (Slow-action)

2NC Contact (Slow-action)
