Модуль ввода-вывода Siemens 6ES7531-7QF00-0AB0
Доступен к заказу

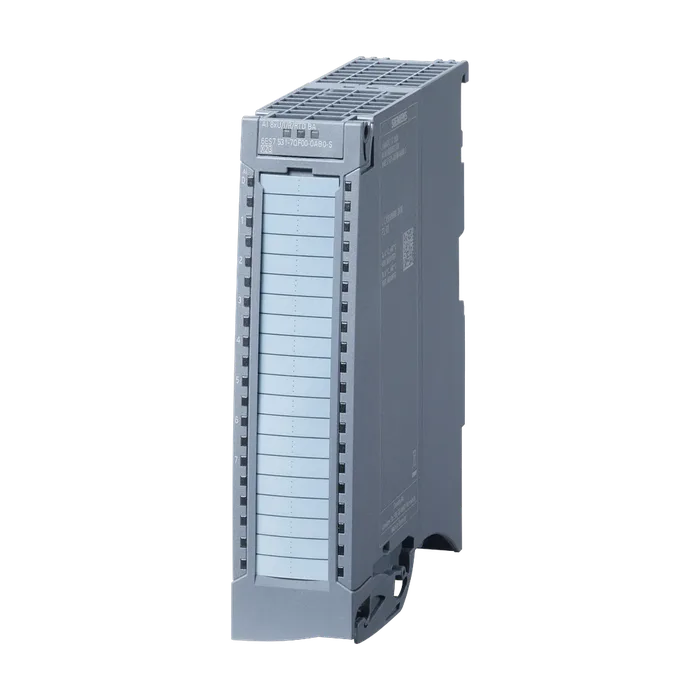

Модуль ввода-вывода Siemens 6ES7531-7QF00-0AB0
SIMATIC S7-1500, модуль аналоговых входов, AI 8xU/I/R/RTD BA, разрешение 16 бит, точность 0.5%, 8 каналов в группе из 8, напряжение общей точки =4 В, диагностика, прерывания процесса, включая вводной элемент, зажим и клемму заземления, фронтальный соединитель должен быть заказан отдельно
72 151 ₽ −19% 58 431 ₽ С НДС
Код товара: 6ES75317QF000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых входов, AI 8xU/I/R/RTD BA, разрешение 16 бит, точность 0.5%, 8 каналов в группе из 8, напряжение общей точки =4 В, диагностика, прерывания процесса, включая вводной элемент, зажим и клемму заземления, фронтальный соединитель должен быть заказан отдельно
Обозначение типа продукта AI 8xU/I/R/RTD BA
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.0
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Пуск согласно приоритету Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V15.1 / V16
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revision V1.0/V5.1
PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Нет
Потребляемая мощность шины на задней стенке 0,85 Вт
Нормальная рассеиваемая мощность 0,9 Вт
Число аналоговых входов 8
При измерении тока 8
При измерении напряжения 8
При измерении сопротивления/измерении резистивным термометром 8
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 12 V; 12 В длительно; 30 В макс. в течение 1 с
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Нормальный стабилизированный измерительный ток для датчика сопротивления 230 ... 370 мкА
Техническую единицу измерения температуры можно задать Да; °C/°F/K
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 10 MΩ
Сопротивление на входе (от -1 до 1 В) 10 MΩ
Сопротивление на входе (от -10 до 10 В) 10 MΩ
Сопротивление на входе (от -5 до +5 В) 10 MΩ
Сопротивление на входе (от -50 до +50 мВ) 10 MΩ
Сопротивление на входе (от -500 до +500 мВ) 10 MΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Входное сопротивление (от -20 мА до +20 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения
Входное сопротивление (от 4 мА до 20 мA) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Нет
Тип C Нет
Тип E Нет
Тип J Нет
Тип K Нет
Тип L Нет
Тип N Нет
Тип R Нет
Тип S Нет
Тип T Нет
Тип U Нет
Тип TXK/TXK(L) согласно ГОСТ Нет
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Cu 10 по ГОСТ Нет
Cu 50 по ГОСТ Нет
Cu 100 по ГОСТ Нет
Ni 10 по GOST Нет
Сопротивление на входе (Ni 100) 10 MΩ
Ni 100 по ГОСТ Нет
Сопротивление на входе (Ni 1000) 10 MΩ
Ni 1000 по ГОСТ Нет
Сопротивление на входе (LG-Ni 1000) 10 MΩ
Ni 120 по ГОСТ Нет
Ni 200 по ГОСТ Нет
Ni 500 по ГОСТ Нет
Pt 10 по ГОСТ Нет
Pt 50 по ГОСТ Нет
Сопротивление на входе (Pt 100) 10 MΩ
Pt 100 по ГОСТ Нет
Сопротивление на входе (Pt 1000) 10 MΩ
Pt 1000 по ГОСТ Нет
Pt 200 по ГОСТ Нет
Pt 500 по ГОСТ Нет
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
Сопротивление на входе (от 0 до 6000 Ом) 10 MΩ
Позистор Да
Сопротивление на входе (позистор) 10 MΩ
Длина провода
Экранированные, макс. 200 m; 50 м при 50 мВ
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) 2,5 / 16,67 / 20 / 100 мс
Основное время преобразования, включая 10 / 24 / 27 / 107 мс
Время интегрирования (мс)
Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10 Гц
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да; с внешним питанием
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Для измерения сопротивления с двухпроводным соединением Да; только для положительного ТКС
Для измерения сопротивления с трехпроводным Да; все измерительные диапазоны за пределами положительного
Соединением ТКС, внутренняя компенсация сопротивления проводов
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,1 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,006 %/K
Перекрестные модуляции между входами, макс. -50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,1 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,5 %
Ток относительно диапазона входных параметров, (+/-) 0,5 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,5 %
Термометр сопротивления относительно Ptxxx, стандарт: ±1,2 К, Ptxxx, кондиционер: ±0,8 К, Nixxx, стандарт:
Диапазона входных параметров, (+/-) ±0,8 К, Nixxx, кондиционер: ±0,8 К
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,3 %
Ток относительно диапазона входных параметров, (+/-) 0,3 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,3 %
Термометр сопротивления относительно Ptxxx, стандарт: ±1,0 К, Ptxxx, кондиционер: ±0,5 К, Nixxx, стандарт:
Диапазона входных параметров, (+/-) ±0,5 К, Nixxx, кондиционер: ±0,5 К
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ
Макс. синфазное напряжение 4 В
Мин. синфазные помехи 60 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Нет
Обрыв провода Да; Только при 1 ... 5 В, 4 ... 20 мА, R и RTD
Короткое замыкание Нет
Суммарная ошибка Нет
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Нет
Контроль напряжения питания (PWR-LED) Нет
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами, в блоках для 8
Между каналами и шиной на задней стенке Да
Между входами (UCM) 8 В пост. тока
Между входами и массой аналогового модуля (UCM) 4 В пост. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 250 г
Артикул 6ES7531-7QF00-0AB0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,366 Кг
Вид продуктов SM 531: модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 219
Группа Продукта 4501
Размер упаковки 16,10 x 19,30 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, модуль аналоговых входов, AI 8xU/I/R/RTD BA, разрешение 16 бит, точность 0.5%, 8 каналов в группе из 8, напряжение общей точки =4 В, диагностика, прерывания процесса, включая вводной элемент, зажим и клемму заземления, фронтальный соединитель должен быть заказан отдельно
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7531-7QF00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 60 дней
