Модуль ввода-вывода Siemens 6ES7531-7NF00-0AB0
Доступен к заказу

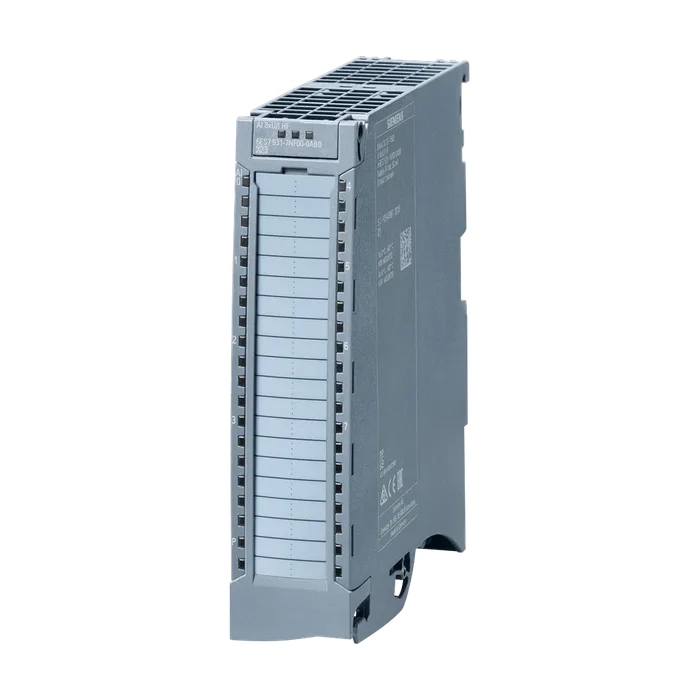

Модуль ввода-вывода Siemens 6ES7531-7NF00-0AB0
SIMATIC S7-1500, модуль аналоговых входов AI 8 X U/I HF, разрешение 16 бит, точность 0,1%, 8 каналов (напряжение/ток) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, тревожные сообщения, включая вводной элемент, зажим и клемму заземления
119 822 ₽ −20% 95 294 ₽ С НДС
Код товара: 6ES75317NF000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых входов AI 8 X U/I HF, разрешение 16 бит, точность 0,1%, 8 каналов (напряжение/ток) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, тревожные сообщения, включая вводной элемент, зажим и клемму заземления
Обозначение типа продукта AI 8 x U/I HF
Функциональный стандарт HW Не ниже FS01
Версия микропрограммного обеспечения Версия 1.1.0
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Пуск согласно приоритету Да
Масштабируемый диапазон измерений Нет
Измеренные значения масштабируемые Да
Адаптация измерительного диапазона Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V14 / -
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revision V1.0/V5.1
PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 50 mA; при питании 24 В пост. тока
Потребляемая мощность шины на задней стенке 0,85 Вт
Нормальная рассеиваемая мощность 1,9 Вт
Число аналоговых входов 8
При измерении тока 8
При измерении напряжения 8
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 28,8 В
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 100 kΩ
Сопротивление на входе (от -10 до 10 В) 100 kΩ
Сопротивление на входе (от -2,5 до 2,5 В) 100 kΩ
Сопротивление на входе (от -5 до +5 В) 100 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Входное сопротивление (от -20 мА до +20 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения
Входное сопротивление (от 4 мА до 20 мA) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Нет
Тип C Нет
Тип E Нет
Тип J Нет
Тип K Нет
Тип L Нет
Тип N Нет
Тип R Нет
Тип S Нет
Тип T Нет
Тип TXK/TXK(L) согласно ГОСТ Нет
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Cu 10 по ГОСТ Нет
Cu 50 по ГОСТ Нет
Cu 100 по ГОСТ Нет
Ni 10 по GOST Нет
Ni 100 по ГОСТ Нет
Ni 1000 по ГОСТ Нет
Ni 120 по ГОСТ Нет
Ni 200 по ГОСТ Нет
Ni 500 по ГОСТ Нет
Pt 10 по ГОСТ Нет
Pt 50 по ГОСТ Нет
Pt 100 по ГОСТ Нет
Pt 1000 по ГОСТ Нет
Pt 200 по ГОСТ Нет
Pt 500 по ГОСТ Нет
Диапазоны входных параметров (номинальные значения), сопротивления
Позистор Нет
Длина провода
Экранированные, макс. 800 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит 24 bit; При использовании функции «Масштабирование измеренных
Со знаком) значений» или «Адаптация диапазона измерений» (32-битный формат REAL); 16 бит при применении формата S7 (16-битный INTEGER)
Настраиваемое время интегрирования Да
Время интегрирования (мс) Fast Mode: 2,5 / 16,67 / 20 / 100 мс; Standard Mode: 7,5 / 50 / 60 / 300 мс
Основное время преобразования, включая время интегрирования (мс) Fast Mode: 4 / 18 / 22 / 102 мс; Standard Mode: 9 / 52 / 62 / 302 мс
Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10 Гц
Основное время выполнения для узла (все соответствует каналу с самым большим базовым временем
Каналы разрешены) преобразования
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да; с внешним питанием измерительного преобразователя
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Для измерения сопротивления с двухпроводным соединением Нет
Для измерения сопротивления с трехпроводным соединением Нет
Для измерения сопротивления с четырехпроводным соединением Нет
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между входами, макс. -80 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,02 % C
Примечание относительно точности в случае эксплуатационной или температурной ошибки при температуре ниже 0 °C показатели удваиваются
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
Ток относительно диапазона входных параметров, (+/-) 0,1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
Ток относительно диапазона входных параметров, (+/-) 0,05 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое 80 dB; в режиме эксплуатации стандарт, 40 дБ в режиме
Значение помех < номинального значения диапазона входных значений) эксплуатации Fast
Макс. синфазное напряжение 60 В пост. тока/30 В перем. тока
Мин. синфазные помехи 80 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; Только при 1 - 5 В и 4 - 20 мА
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Да
Между каналами, в блоках для 1
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между различными цепями 60 В пост. тока/30 В перем. тока; изоляция рассчитана для 120 В перем. тока базовая изоляция: между каналами и напряжением питания L+, между каналами и шиной на задней стенке, между каналами
Изоляция, испытанная посредством пост. ток 2 000 В между каналами и напряжением питания L+; пост. ток 2 000 V между каналами и шиной на задней стенке; пост. ток 2 000 В между каналами; пост. ток 707 В (Type Test) между напряжением питания L+ и шиной на задней стенке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; Не ниже FS02
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C; Не ниже FS02
Вертикальный настенный монтаж, макс. 40 °C
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 280 г
Артикул 6ES7531-7NF00-0AB0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,394 Кг
Вид продуктов SM 531: модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 219
Группа Продукта 4501
Размер упаковки 16,10 x 19,20 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, Модуль аналоговых входов AI 8 X U/I HF, разрешение 16 бит, точность 0,1%, 8 каналов (напряжение/ток) в группе из 1; напряжение общей точки:~30 В/=60 В, диагностика, тревожные сообщения; включая вводной элемент, зажим и клемму заземления
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7531-7NF00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 60 дней
