Модуль ввода-вывода Siemens 6ES7531-7QD00-0AB0
В пути

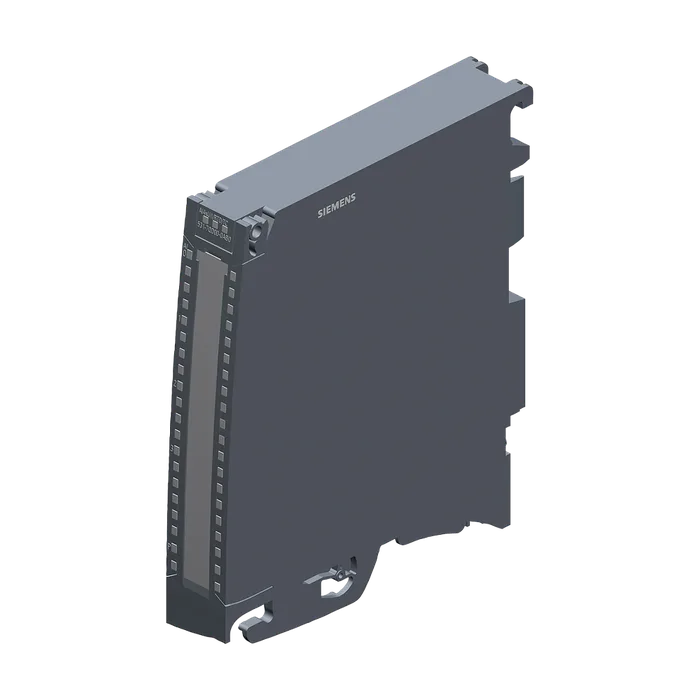

Модуль ввода-вывода Siemens 6ES7531-7QD00-0AB0
SIMATIC S7-1500, модуль аналоговых входов AI 4 X U/I/RTD/TC, сигналы: ток/напряжение/термосопротивления/термопары, разрешение 16 бит, точность 0.3 %, 4 каналов В, группе по 4, напряжение общего режима прибл. 10 В, диагностика, диагностические тревожные сообщения, в комлекте фронтальный соединитель с клеммами PUSH-IN, вводной адаптер, заземляющий элемент, заземляющий зажим
43 964 ₽ −17% 36 400 ₽ С НДС
Код товара: 6ES75317QD000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых входов AI 4 X U/I/RTD/TC, сигналы: ток/напряжение/термосопротивления/термопары, разрешение 16 бит, точность 0.3 %, 4 каналов В, группе по 4, напряжение общего режима прибл. 10 В, диагностика, диагностические тревожные сообщения, в комлекте фронтальный соединитель с клеммами PUSH-IN, вводной адаптер, заземляющий элемент, заземляющий зажим
Обозначение типа продукта AI 4 x U/I/RTD/TC ST
Функциональный стандарт HW Не ниже FS01
Версия микропрограммного обеспечения V1.0.0
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Пуск согласно приоритету Нет
Масштабируемый диапазон измерений Нет
Измеренные значения масштабируемые Нет
Адаптация измерительного диапазона Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Версия 13/версия 13.0.2
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revision V1.0/V5.1
PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 165 мА
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 20 mA; Макс. 47 мА на канал продолжительностью < 10 с
Потребляемая мощность шины на задней стенке 0,7 Вт
Нормальная рассеиваемая мощность 2,3 Вт
Число аналоговых входов 4
При измерении тока 4
При измерении напряжения 4
При измерении сопротивления/измерении резистивным термометром 2
При измерении термочувствительным элементом 4
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 28,8 В
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Нормальный стабилизированный измерительный ток 150 Ом, 300 Ом, 600 Ом, Pt100, Pt200, Ni100: 1,25 мА; 6.000 Ом,
Для датчика сопротивления Pt500, Pt1000, Ni1000, LG-Ni1000: 0,625 vF; PTC: 0,472 мА
Техническую единицу измерения температуры можно задать Да; °C/°F/K
Аналоговый вход с супердискретизацией Нет
Нормирование измеренных значений Нет
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 100 kΩ
Сопротивление на входе (от -1 до 1 В) 10 MΩ
Сопротивление на входе (от -10 до 10 В) 100 kΩ
Сопротивление на входе (от -2,5 до 2,5 В) 10 MΩ
Сопротивление на входе (от -250 до +250 мВ) 10 MΩ
Сопротивление на входе (от -5 до +5 В) 100 kΩ
Сопротивление на входе (от -50 до +50 мВ) 10 MΩ
Сопротивление на входе (от -500 до +500 мВ) 10 MΩ
Сопротивление на входе (от -80 до 80 мВ) 10 MΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Входное сопротивление (от -20 мА до +20 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения
Входное сопротивление (от 4 мА до 20 мA) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да
Сопротивление на входе (тип B) 10 MΩ
Тип C Нет
Тип E Да
Сопротивление на входе (тип E) 10 MΩ
Тип J Да
Сопротивление на входе (тип J) 10 MΩ
Тип K Да
Сопротивление на входе (тип K) 10 MΩ
Тип L Нет
Тип N Да
Сопротивление на входе (тип N) 10 MΩ
Тип R Да
Сопротивление на входе (тип R) 10 MΩ
Тип S Да
Сопротивление на входе (тип S) 10 MΩ
Тип T Да
Сопротивление на входе (тип T) 10 MΩ
Тип U Нет
Тип TXK/TXK(L) согласно ГОСТ Нет
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Cu 10 по ГОСТ Нет
Cu 50 по ГОСТ Нет
Cu 100 по ГОСТ Нет
Ni 10 по GOST Нет
Сопротивление на входе (Ni 100) 10 MΩ
Ni 100 по ГОСТ Нет
Сопротивление на входе (Ni 1000) 10 MΩ
Ni 1000 по ГОСТ Нет
Сопротивление на входе (LG-Ni 1000) 10 MΩ
Ni 120 по ГОСТ Нет
Ni 200 по ГОСТ Нет
Ni 500 по ГОСТ Нет
Pt 10 по ГОСТ Нет
Pt 50 по ГОСТ Нет
Сопротивление на входе (Pt 100) 10 MΩ
Pt 100 по ГОСТ Нет
Сопротивление на входе (Pt 1000) 10 MΩ
Pt 1000 по ГОСТ Нет
Сопротивление на входе (Pt 200) 10 MΩ
Pt 200 по ГОСТ Нет
Сопротивление на входе (Pt 500) 10 MΩ
Pt 500 по ГОСТ Нет
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 150 Ом) 10 MΩ
Сопротивление на входе (от 0 до 300 Ом) 10 MΩ
Сопротивление на входе (от 0 до 600 Ом) 10 MΩ
Сопротивление на входе (от 0 до 6000 Ом) 10 MΩ
Позистор Да
Сопротивление на входе (позистор) 10 MΩ
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Да
Внутренняя температурная компенсация Да
Внешняя температурная компенсация посредством терморезистора Да
Компенсация для устанавливаемой температуры сравнения 0 °C Да; задаваемое фиксированное значение
Эталонный канал модуля Нет
Длина провода
Экранированные, макс. 800 m; при U/I, 200 м с резистором/терморезистором, 50 м с термопарой
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) 2,5 / 16,67 / 20 / 100 мс
Основное время преобразования, включая 9/23/27/107 мс
Время интегрирования (мс)
Измерение сопротивления Pt1000, Ni1000, LG-Ni1000, PTC: 4 мс
Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10
Время для калибровки смещения (на каждый модуль) Базовое время преобразования самого медленного канала
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 820 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Для измерения сопротивления с двухпроводным соединением Да; только для положительного ТКС
Для измерения сопротивления с трехпроводным Да; все измерительные диапазоны за пределами положительного
Соединением ТКС, внутренняя компенсация сопротивления проводов
Для измерения сопротивления с четырехпроводным соединением Да; все диапазоны измерений без положительного ТКС
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K; при TC, тип T 0,02 ± % / K
Перекрестные модуляции между входами, макс. -80 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,02 % C
Температурный датчик внутренней компенсации ±6 °C
Примечание относительно точности в случае эксплуатационной или температурной ошибки при температуре ниже 0 °C показатели удваиваются
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,3 %
Ток относительно диапазона входных параметров, (+/-) 0,3 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,3 %
Термометр сопротивления относительно 0,3 %; Ptxxx стандарт: ±1,5 K, Ptxxx климатический: ±0,5 K, Nixxx
Диапазона входных параметров, (+/-) стандарт: ±0,5 K, Nixxx климатический: ±0,3 K
Термоэлемент относительно диапазона входных 0,3 %; Тип B: > 600 °C ±4,6 K, тип E: > -200 °C ±1,5 K, тип J: > -210
Параметров, (+/-) ±1,9 K, тип K: > -200 °C ±2,4 K, тип N: > -200 °C ±2,9 K, тип R: > 0 °C °C ±4,7 K, тип S: > 0 °C ±4,6 K, тип T: > -200 °C ±2,4 K
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных 0,1 %
Ток относительно диапазона входных параметров, (+/-) 0,1 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %
Термометр сопротивления относительно 0,1 %; Ptxxx стандарт: ±0,7 K, Ptxxx климатический: ±0,2 K, Nixxx
Диапазона входных параметров, (+/-) стандарт: ±0,3 K, Nixxx климатический: ±0,15 K
Термоэлемент относительно диапазона входных 0,1 %; Тип B: > 600 °C ±1,7 K, тип E: > -200 °C ±0,7 K, тип J: > -210
Параметров, (+/-) ±0,8 K, тип K: > -200 °C ±1,2 K, тип N: > -200 °C ±1,2 K, тип R: > 0 °C °C ±1,9 K, тип S: > 0 °C ±1,9 K, тип T: > -200 °C ±0,8 K
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 60 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; Только при 1 - 5 В, 4 - 20 мА, термопара, резистор и терморезистор
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами, в блоках для 4
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между входами (UCM) 20 В пост. тока
Между входами и массой аналогового модуля (UCM) 10 В пост. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -25 °C; Не ниже FS03
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -25 °C; Не ниже FS03
Вертикальный настенный монтаж, макс. 40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 25 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 210 г
Примечание: 5/6 комплект поставки входит 40-полюсный вставной передний В штекер. Дополнительная основная погрешность и шумовые помехи для времени интегрирования = 2,5 мс: Напряжение: ±250 мВ (±0,02 26.03.2023 © Copyright Siemens %), ±80 мВ (±0,05 %), ±50 мВ (±0,05 %); сопротивление: 150 Ом (±0,02 %); резистивный термометр: Pt100 климатический: ±0,08 K Ni100 климатический: ±0,08 K; термоэлемент: тип B, R, S: ±3 K, тип E, J, K, N, T: ±1 K
Артикул 6ES7531-7QD00-0AB0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,372 Кг
Вид продуктов SM 531: модули ввода аналоговых сигналов
Производитель Siemens
Ценовая Группа 219
Группа Продукта 4501
Размер упаковки 15,10 x 25,60 x 3,40
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВХОДОВ AI 4 X U/I/RTD/TC, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ/ТЕРМОСОПРОТИВЛЕН ИЯ/ТЕРМОПАРЫ, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %, 4 КАНАЛОВ В ГРУППЕ ПО 4, НАПРЯЖЕНИЕ ОБЩЕГО РЕЖИМА ПРИБЛ. 10 В, ДИАГНОСТИКА, ДИАГНОСТИЧЕСКИЕ ТРЕВОЖНЫЕ СООБЩЕНИЯ, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7531-7QD00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 60 дней
