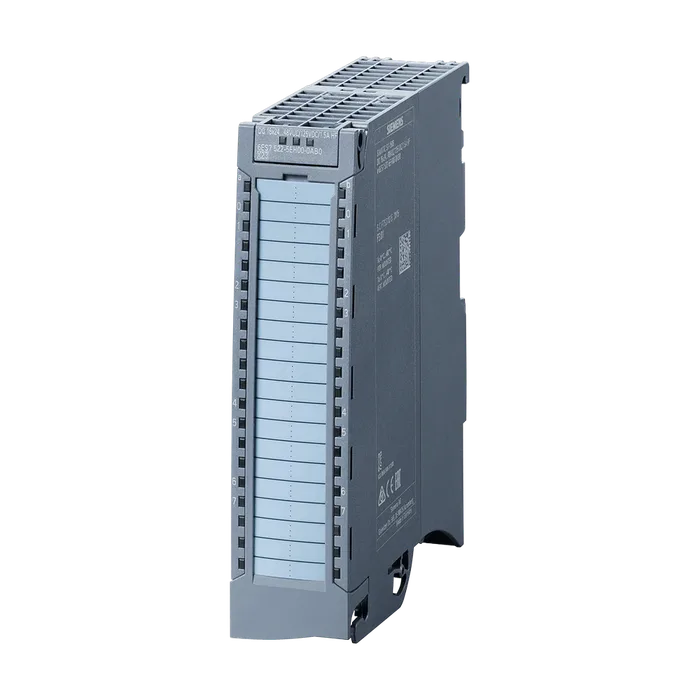

SIMATIC S7-1500, модуль цифрового вывода DQ16 x 24... 48VUC/125VDC/0.5 А, 16 каналов группами по 1, 0.5 А на группу, подстановочное значение, обратите внимание на снижение характеристик
131 891 ₽−19%106 746 ₽С НДС
Код товара: 6ES75225EH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль цифрового вывода DQ16 x 24... 48VUC/125VDC/0.5 А, 16 каналов группами по 1, 0.5 А на группу, подстановочное значение, обратите внимание на снижение характеристик
Обозначение типа продуктаDQ 16 x 24 ... 48 VUC/125 В пост. тока/0,5 A ST
Функциональный стандарт HWFS02
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1 / -
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
DQ с функцией экономии энергииНет
Кулачковое управление (переключение при сравнительных значениях)Нет
Выборка с запасом по частоте дискретизацииНет
Встроенный счетчик циклов коммутацииНет
Номинальное значение (пост. ток)24 V; 48 В, 125 В
Номинальное значение (перем. ток)24 V; 48 В (50 - 60 Гц)
Потребляемая мощность шины на задней стенке2 Вт
Нормальная рассеиваемая мощность3,8 Вт
Вид цифровых выходовТранзистор
Вид выходов16
С вытекающим токомДа
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Ограничение индуктивного напряжения отключения200 В (помехоподавляющий диод)
Включение цифрового входаДа
Коммутационная способность выходов
При омической нагрузке, макс.0,5 А
При ламповой нагрузке, макс.40 W; при 125 В пост. тока, 10 Вт при 48 В номинального напряжения цепи управления, 5 Вт при 24 В номинального напряжения цепи управления
Выходное напряжение
Для сигнала "1", мин.L+ (-1,0 В)
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "1", диапазон допустимых значений, макс.0,6 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс.5 мс
С "1" на "0", макс.5 мс
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.25 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на канал0,5 А
Макс. суммарный ток на узел0,5 А
Макс. ток на модуль8 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияНет
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналНет
Предупреждение о необходимости ТОНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Нет
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиДа
Между каналами, в блоках для1
Между каналами и шиной на задней стенкеДа
Между различными цепями125 В пост. тока/48 В перем. тока
Изоляция, испытанная посредством2 000 В пост. тока
Применяется для функций обеспечения безопасностиНет
Пригодно для безопасно-ориентированного отключения стандартных узловДа; Не ниже FS02
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1PL d
Категория согласно ISO 13849-1Кат. 3
Уровень полноты безопасности согласно IECSIL 2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.40 °C
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.230 г
Артикул6ES7522-5EH00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,335 Кг
Вид продуктовSM 522: модули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки15,10 x 15,10 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, DIGITAL OUTPUT MODULE DQ16 X 24... 48VUC/125VDC/0.5A, 16 CHANNELS IN GROUPS OF 1, 0.5A PER GROUP, SUBSTITUTE VALUE, PLEASE NOTE DERATING
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7522-5EH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
