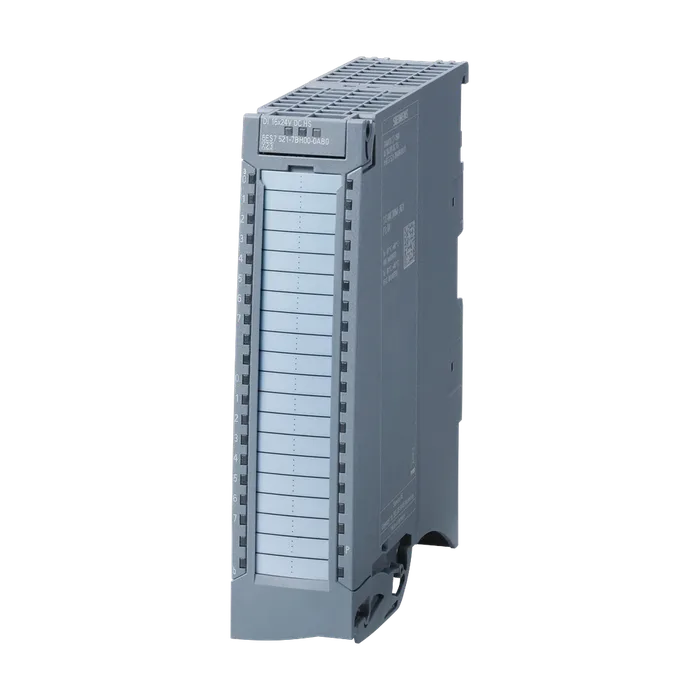

SIMATIC S7-1500, модуль цифрового ввода DI 16x24 В DC aux, 16 каналов группами по 8, для энкодера 24 В, питание датчиков 24 В DC, тип входа 2 (IEC 61131), задержка входа настраиваемая 0.05..20 мс, изохронный режим до 250 мкс, встроенная функция счета до 20 кГц, растяжение импульса, мониторинг дребезга, диагностика инверсии сигнала, аппаратные прерывания: передний соединитель (винтовые клеммы или push-in) и, при необходимости, заказывайте комплект экранирования отдельно
56 795 ₽−20%45 496 ₽С НДС
Код товара: 6ES75217BH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль цифрового ввода DI 16x24 В DC aux, 16 каналов группами по 8, для энкодера 24 В, питание датчиков 24 В DC, тип входа 2 (IEC 61131), задержка входа настраиваемая 0.05..20 мс, изохронный режим до 250 мкс, встроенная функция счета до 20 кГц, растяжение импульса, мониторинг дребезга, диагностика инверсии сигнала, аппаратные прерывания: передний соединитель (винтовые клеммы или push-in) и, при необходимости, заказывайте комплект экранирования отдельно
Обозначение типа продуктаDI 16x24VDC HS
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииДа
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеSTEP 7, V17 или выше
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Цифровые входыДа
СчетчикиДа
Выборка с запасом по частоте дискретизацииДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока550 мА
Число выходов16; 2 x 24 В DC
Защита от короткого замыканияДа
Питание датчика 24 В
Защита от короткого замыканияДа; На группу, электрон.
Макс. выходной ток150 mA; на группу
Выходной ток на модуль, макс.300 мА
Потребляемая мощность шины на задней стенке0,6 Вт
Нормальная рассеиваемая мощность7 Вт
Число входов16
Цифровые входы параметрируемыеДа
M/P-считываниес втекающим током
Входная характеристика по IEC 61131, тип 2Да
Увеличение длительности импульсовДа; 0,05 с, 0,1 с, 0,2 с, 0,5 с, 1 с, 2 с
Анализ фланговДа; нарастающий фронт, спадающий фронт
Дрожание при смене сигналаДа; от 2 до 32 изменений сигнала
Окно наблюдения за дрожаниемДа; 0,5 с, от 1 до 100 с, шаг 1 с
Функции цифровых входов, параметрируемые
Запуск/остановка портаДа; шлюз программного/ аппаратного обеспечения
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.240 г
Артикул6ES7521-7BH00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,348 Кг
Вид продуктовSM 521: модули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки14,90 x 15,30 x 4,30
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, digital input module DI 16x24 V DC AUX; 16 channels in groups of 8; for 24 V encoder; sensor supply 24 V DC; input type 2 (IEC 61131); input delay parameterizable 0.05..20 ms; isochronous mode up to 250 µs; integrated counting function up to 20 kHz; pulse stretching; chatter monitoring; signal inversion diagnostics; hardware interrupts: front connector (screw terminals or push-in) and, if applicable, order shield set separately
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7521-7BH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
