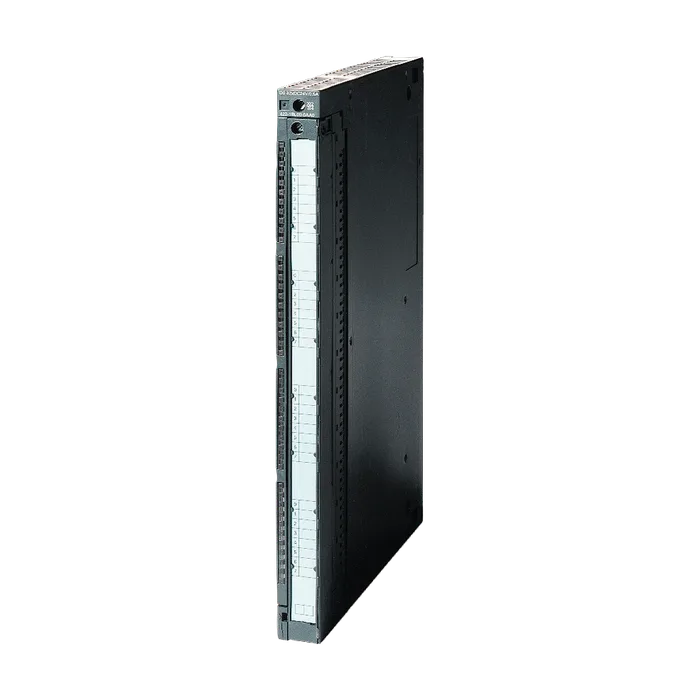

SIMATIC S7-400, SM 422, модуль вывода дискретных сигналов: оптоэлектронное разделение внешних и внутренних цепей, 32, выхода=24 В/0.5 А. Фронтальный соединитель заказывается отдельно
68 917 ₽−22%53 969 ₽С НДС
Код товара: 6ES74221BL000AA0
Доступен к заказу
01
Описание
SIMATIC S7-400, SM 422, модуль вывода дискретных сигналов: оптоэлектронное разделение внешних и внутренних цепей, 32, выхода=24 В/0.5 А. Фронтальный соединитель заказывается отдельно
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из источника напряжения нагрузки L+ (без нагрузки), макс.30 мА
Из шины на задней стойке 5 В пост. тока, макс.200 мА
Нормальная рассеиваемая мощность4 Вт
Вид выходов32
Защита от короткого замыканияДа; с электронным срабатыванием
Нормальный порог срабатыванияот 0,7 до 1,5 А
Ограничение индуктивного напряжения отключения-27 В
Включение цифрового входаДа; возможно
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Диапазон сопротивления нагрузке
Нижний предел48 Ω
Верхний предел4 kΩ
Выходное напряжение
Для сигнала "1", мин.L+ (-0,3 В)
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "1", диапазон допустимых значений, мин.5 мА
Для сигнала "1", диапазон допустимых значений, макс.0,6 А
Для сигнала "0", ток покоя, макс.0,3 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.1 мс
С "1" на "0", макс.1 мс
Параллельное подключение двух выходов
Для повышения мощностиДа; возможно (только выходы одной группы)
Для резервного включения нагрузкиДа; возможно (только выходы одной группы)
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При индуктивной нагрузке (согласно IEC 60947-5- 1, DC13), макс.2 Hz; 2 Гц при 0,3 A; 0,5 Гц при 0,5 А
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов (на узел)
Все монтажные положения
До 40 °C, макс.4 А
До 60 ℃, макс.2 A; по 8 соседних выходов
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияНет
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами, в блоках для32
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством500 В перем. тока/707 В пост. тока, тестирование типа
Ширина25 мм
Высота290 мм
Глубина210 мм
Масса, прибл.600 г
Артикул6ES7422-1BL00-0AA0
Каталог IDST74
Код группыR338
Товарный код85389091
Вес Нетто (Кг)0,774 Кг
Вид продуктовSM 422 digital output module
ПроизводительSiemens
Ценовая Группа240
Группа Продукта4041
Размер упаковки23,30 x 30,00 x 3,80
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-400, SM 422, МОДУЛЬ ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 32 ВЫХОДА =24В/0.5A. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7422-1BL00-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
