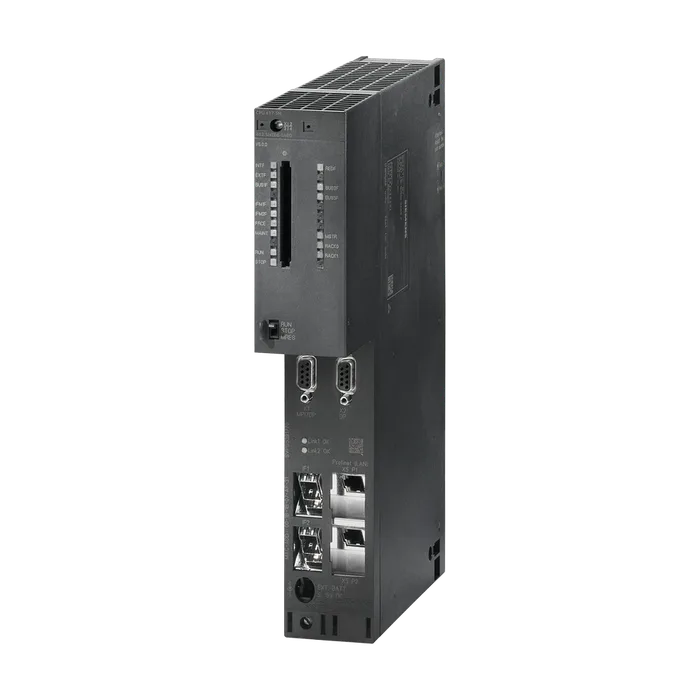

Центральный процессор Siemens 6ES7417-5HT06-0AB0
SIMATIC S7-400H, CPU 417-5H, центральный процессор для S7-400H и S7-400F/FH, 5 интерфейсов: 1X MPI/DP, 1X DP, 1X PN и 2 для модулей синхронизации, 32 МБ памяти (16 МБ данных/16 МБ программы)
1 104 350 ₽ С НДС
Код товара: 6ES74175HT060AB0
Доступен к заказу
01
Описание
SIMATIC S7-400H, CPU 417-5H, центральный процессор для S7-400H и S7-400F/FH, 5 интерфейсов: 1X MPI/DP, 1X DP, 1X PN и 2 для модулей синхронизации, 32 МБ памяти (16 МБ данных/16 МБ программы)
Обозначение типа продукта ЦП 417-5H PN/DP
Функциональный стандарт HW 1
Версия микропрограммного обеспечения V6.0
Функция продукта
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже версии STEP 7 V5.5 SP2 с HF1
Время синхронизации CiR, базовая нагрузка 60 мс
Время синхронизации CiR, время на каждый байт ввода-вывода 0 μs
Номинальное значение (пост. ток) Электропитание через источник питания системы
Из шины на задней стойке 5 В пост. тока, тип. 1,6 А
Из шины на задней стойке 5 В пост. тока, макс. 1,9 А
Из шины на задней стойке 24 В пост. тока, макс. 150 mA; на интерфейс DP 150 мА
Из разъема 5 В пост. тока, макс. 90 mA; на каждый интерфейс DP
Нормальная рассеиваемая мощность 7,5 Вт
Вид запоминающего устройства ОЗУ
Оперативное запоминающее устройство
Встроенный 32 Mbyte
Встроенное (для программ) 16 Mbyte
Встроенное (для данных) 16 Mbyte
Расширяемое Нет
Память загрузки
Расширяемая стираемая программируемая постоянная флэш-память Да; с картой памяти (флэш-память)
Расширяемая стираемая программируемая постоянная флэш-память, макс. 64 Mbyte
Встроенная ОЗУ, макс. 1 Mbyte
Расширяемая ОЗУ Да
Расширяемая ОЗУ, макс. 64 Mbyte
Хранение в буфере
Есть Да
Без АКБ Нет
Буферная батарея
Нормальный буферный ток 180 μA; применимо до 40 °C
Макс. буферный ток 1 000 μA
Макс. время хранения в буфере В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия
Питание внешнего буферного напряжения на ЦП от 5 до 15 В пост. тока
Нормальное время операций побитовой обработки 7,5 нс
Нормальное время операций со словами 7,5 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 7,5 нс
Нормальное время выполнения операций с плавающей точкой 15 нс
Блоки данных (DB)
Макс. число 16 000; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 8 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 8 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 8; OB 10-17
Число организационных блоков прерываний с задержкой 4; OB 20-23
Число организационных блоков циклических прерываний 9; OB 30-38
Число организационных блоков аппаратного прерывания 8; OB 40-47
Число организационных блоков прерывания DPV1 3; OB 55-57
Число пусковых организационных блоков 2; OB 100, 102
Число организационных блоков обработки асинхронных ошибок 9; OB 80-88
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число Таймеры S7 неограниченное число (ограничение устанавливается только посредством ОЗУ)
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано без остаточных данных по времени
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. общая емкость ОЗУ и памяти загрузки (с буферной батареей)
Маркер
Макс. размер 16 384 byte
Есть остаток Да
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; в 1 байте маркера
Локальные данные
Задаются, макс. 64 kbyte
Предварительно задано 32 kbyte
Периферийная адресная область
Вводы 16 kbyte
Выводы 16 kbyte
Образ процесса
Вводы, настраивается 16 kbyte
Выводы, настраивается 16 kbyte
Вводы, предварительно задано 1 024 byte
Выводы, предварительно задано 1 024 byte
Согласованные данные, макс. 244 byte
Доступ к согласованным данным в образе процесса Да
Частичный образ процесса
Макс. число частичных образов процесса 15
Цифровые каналы
Вводы 131 072
В том числе централизованных 131 072
Выводы 131 072
В том числе централизованных 131 072
Аналоговые каналы
Вводы 8 192
В том числе централизованных 8 192
Выводы 8 192
В том числе централизованных 8 192
Количество расширительных устройств, макс. 21
Подключаемые OP 119
Обработка данных в многопроцессорной системе Нет
Интерфейсный модуль
Макс. число вставных интерфейсных модулей (общее) 6
Макс. число вставных интерфейсных модулей 460 IM 6
Макс. число вставных интерфейсных модулей 463 IM 4; только в индивидуальном режиме работы
Число ведущих устройств DP
Встроенный 2
Допускается смешанный режим IM + CP Нет
По интерфейсному модулю 0
Число контроллеров ввода-вывода
Встроенный 1
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули см. руководство по эксплуатации системы автоматизации S7-400H "Системы с высоким коэффициентом готовности". Ограничен числом гнезд и числом соединений
Коммуникационные процессоры PROFIBUS и 14; в том числе макс. 10 коммуникационных процессоров в качестве
Ethernet ведущего устройства DP
Гнезда
Требуемое количество гнезд 2
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Разрешение 1 мс
Макс. отклонение в день (буферные) 1,7 s; Отключение сети
Отклонение в день (небуферное), макс. 8,6 s; Сеть вкл.
Счетчик рабочего времени
Число 16
Числовые значения/диапазон числовых значений от 0 до 15
Диапазон значений Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час
Степень детализации 1 ч
Остаточн. Да
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да; в качестве клиента
Разность времени в системе при синхронизации по
Ethernet, макс. 10 ms; по NTP
MPI, макс. 200 мс
Число интерфейсов RS 485 2
Число других интерфейсов 2; LWL-интерфейс
Оптический разъем Нет
Тип интерфейса MPI/PROFIBUS DP
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Число соединений 44; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 32; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 32
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Нет
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Нет
Активация/деактивация подчиненного устройства DP Нет
Прямой обмен данными (поперечная связь) Нет
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Подчиненное устройство PROFIBUS DP
Число соединений без проектирования ЦП в качестве исполнительного устройства DP
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да; Автоматический опрос
Автоматическое определение Да
Автоматическая коммутация Да
Изменение IP-адреса на время прохождения, поддерживается Нет
Число ресурсов подключения 120
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Нет
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Да
ИИнтернет-сервер Нет
Двухточечное соединение Нет
Резервирование среды передачи Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
S7-связь Да
Тактовая синхронизация Нет
Shared Device Да; только в индивидуальном режиме работы
Пуск согласно приоритету Нет
Макс. число подключаемых устройств ввода-вывода 256; в резервном режиме по обоим интерфейсам
Макс. число подключаемых устройств ввода-вывода для RT 256
Из них на линию, макс. 256
Активация/деактивация подчиненного устройств ввода-вывода Нет
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Нет
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 μs, 500 μs, 1 ms, 2 ms, 4 мс
Время актуализации от 250 мкс до 512 мс, минимальное значение зависит от предполагаемого количества полезных данных и режима работы - индивидуального или резервного.
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Макс. согласованность полезных данных 1 024 byte
Открытая связь IE
Макс. число соединений 118
Локальные номера портов, используемые с 0, 20, 21, 25, 102, 135, 161, 34962, 34963, 34964, 65532, 65533,
Системной стороны 65534, 65535
Функция Keep- Alive, поддерживается Да
Тип интерфейса PROFIBUS DP
Число ресурсов подключения 32
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Ведущее устройство PROFIBUS DP
Макс. число соединений 32
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 125
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Нет
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Нет
Активация/деактивация подчиненного устройства DP Нет
Прямой обмен данными (поперечная связь) Нет
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Тип интерфейса Вставной модуль синхронизации (LWL)
Вставные интерфейсные модули Модули синхронизации 6ES7960-1AA06-0XA0 или 6ES7960-1AB06- 0XA0
Тип интерфейса Вставной модуль синхронизации (LWL)
Вставные интерфейсные модули Модули синхронизации 6ES7960-1AA06-0XA0 или 6ES7960-1AB06- 0XA0
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 мс
Макс. число абонентов в кольце 50
Связь SIMATIC
S7-маршрутизация Да
Открытая связь IE
Макс. число соединений 118
Макс. размер данных 32 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да; посредством встроенного PROFINET-интерфейса или CP 443-1 и загружаемых функциональных блоков
Макс. число соединений 118
Макс. размер данных 32 kbyte; 1 452 байт посредством коммуникационного процессора 443-1 Adv.
Макс. число соединений 118
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Нет
Равноудаленность Нет
Связь PG/OP Да
Число подключаемых OP без обработки сообщений 119
Число подключаемых OP с обработкой сообщений 119; при использовании функций Alarm_S/SQ и Alarm_D/DQ
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Нет
Базовая S7-связь
Поддерживается Нет
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Макс. количество полезных данных на запрос 64 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 462 byte; 1 переменная
S5-совместимая связь
Поддерживается Да; (посредством макс. 10 коммуникационных процессоров, а также функций FC AG_SEND и FC AG_RECV)
Макс. количество полезных данных на запрос 8 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 240 byte
Макс. число одновременных запросов AG- SEND/AG-RECV на ЦП Стандартная связь (FMS) 64/64
Поддерживается Да; посредством CP и загружаемых FB
Число соединений
Общее 120
Применяется для PG-связи
Резервируется для PG-связи 1
Настраивается для PG-связи, макс. 0
Применяется для OP-связи
Резервируется для OP-связи 1
Настраивается для OP-связи, макс. 0
Применяется для базовой S7-связи
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для S7-связи
Резервируется для S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для маршрутизации
Резервируется для маршрутизации 0
Настраивается для маршрутизации, макс. 0
Макс. число запрашиваемых станций для функций оповещения 119; макс. 119 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 16 с функциями Alarm_8, Alarm_8P, Notify и Notify_8 (например, WinCC)
Сообщения относительно символов Нет
Процесс SCAN Нет
Программные сообщения Да
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 1 000; одновременно активные блоки S/SQ или Alarm-D/DQ
Блоки Alarm 8 Да
Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 10 000
Предварительно задано, макс. 1 200
Сообщения информационно-управляющей системы Да
Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) 64
Блок состояния Да
Одиночный шаг Да
Число контрольных точек 16
Состояние/управление
Переменные состояние/управления Да; до 16 таблиц переменных
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных 70
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные входы/выходы, маркеры, периферийные входы/выходы
Макс. число переменных 512
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Настраивается Да
Предварительно задано 120
Сервисные данные
Считываемые Да
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в жилых районах Нет
Программное обеспечение для проектирования
Операционный резерв см. систему команд
Круглые скобки 7
Доступ к согласованным данным в образе процесса Да
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Проектирование / программирование / число одновременно активных SFC / заголовок
Проектирование / программирование / число одновременно активных SFB / заголовок
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 50 мм
Высота 290 мм
Глубина 219 мм
Масса, прибл. 995 г
Артикул 6ES7417-5HT06-0AB0
Каталог ID ST74
Код группы R338
Товарный код 85389091
Вес Нетто (Кг) 1,281 Кг
Вид продуктов CPU 417H
Производитель Siemens
Ценовая Группа 240
Группа Продукта 4040
Размер упаковки 23,30 x 30,20 x 6,30
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-400H, CPU 417-5H, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ S7-400H И S7-400F/FH, 5 ИНТЕРФЕЙСОВ: 1X MPI/DP, 1X DP, 1X PN И 2 ДЛЯ МОДУЛЕЙ СИНХРОНИЗАЦИИ, 32 МБ ПАМЯТИ (16 МБ ДАННЫХ/16 МБ ПРОГРАММЫ)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7417-5HT06-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 45 дней
Похожие товары
Доступен к заказу
6ES7412-1XJ07-0AB0
131 142 ₽
Доступен к заказу
6ES7412-2EK07-0AB0
266 847 ₽
Доступен к заказу
6ES7412-2XK07-0AB0
248 854 ₽
