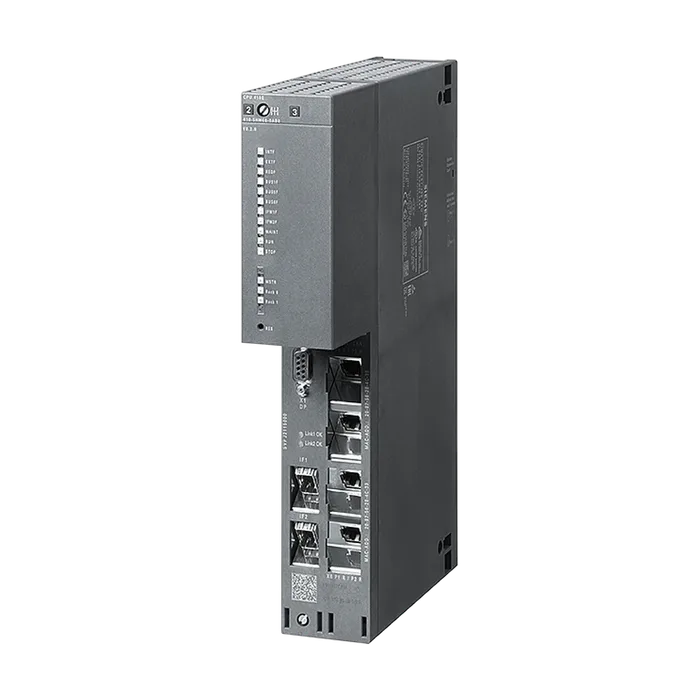

Центральный процессор Siemens 6ES7410-5HX08-0AB0
SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, центральный процессор для S7-400 и S7-400H/F/FH, 5 интерфейсов: 1X PN, 1X DP, 2X для модулей синхронизации и 1X сервисный
624 746 ₽ −20% 498 172 ₽ С НДС
Код товара: 6ES74105HX080AB0
Доступен к заказу
01
Описание
SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, центральный процессор для S7-400 и S7-400H/F/FH, 5 интерфейсов: 1X PN, 1X DP, 2X для модулей синхронизации и 1X сервисный
Обозначение типа продукта CPU 410-5H
Функциональный стандарт HW 2
Версия микропрограммного обеспечения V8.2
Исполнение базового устройства ПЛК конформным покрытием (ISA-S71.04 уровень опасности G1; G2; с G3) и рабочей температурой до 70 °C
Функция продукта
SysLog Да; через TCP; параметрируются до 4 приемников; емкость буфера макс. 3 200 записей
Field Interface Security Да
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования Не ниже SIMATIC PCS 7 V9.0
Время синхронизации CiR, базовая нагрузка 60 мс
Время синхронизации CiR, время на каждый байт ввода-вывода 0 μs
Из шины на задней стойке 5 В пост. тока, тип. 2 А
Из шины на задней стойке 5 В пост. тока, макс. 2,4 А
Из шины на задней стойке 24 В пост. тока, макс. 150 mA; интерфейс DP
Из разъема 5 В пост. тока, макс. 90 mA; на DP-интерфейсе
Нормальная рассеиваемая мощность 10 Вт
Скорость ЦП 450 MHz; Многопроцессорная система
Объекты процесса PCS 7 100 ... ок. 2 600, настраивается с помощью System Expansion Card
Оперативное запоминающее устройство
Встроенный 32 Mbyte; макс., в зависимости от используемой System Expansion Card
Встроенное (для программ) В зависимости от используемой System Expansion Card
Встроенное (для данных) В зависимости от используемой System Expansion Card
Расширяемое В зависимости от используемой System Expansion Card
Память загрузки
Встроенная ОЗУ, макс. 48 Mbyte
Расширяемая ОЗУ Нет
Хранение в буфере
Без АКБ Да; Программа и данные зарядного ЗУ
Буферная батарея
Нормальный буферный ток 370 μA; применимо до 40 °C
Макс. буферный ток 2,1 мА
Макс. время хранения в буфере В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия
Питание внешнего буферного напряжения на ЦП Нет
Нормальное время операций побитовой обработки 7,5 нс
Нормальное время операций со словами 7,5 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 7,5 нс
Нормальное время выполнения операций с плавающей точкой 15 нс
Среднее время обработки типовых решений PCS 7 110 μs; с APL Typicals
Задачи процессов, макс. 9; индивидуальная настройка от 10 мс до 5 с
Блоки данных (DB)
Макс. число 16 000; Диапазон числовых значений: от 1 до 16 000 (= экземпляров)
Макс. размер 64 kbyte; В зависимости от используемой System Expansion Card
Функциональные блоки (FB)
Макс. число 8 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 8 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 8; OB 10-17
Число организационных блоков прерываний с задержкой 4; OB 20-23
Число организационных блоков циклических прерываний 9; Организационные блоки 30-38 (= технологические задачи)
Число организационных блоков аппаратного прерывания 8; OB 40-47
Число организационных блоков прерывания DPV1 3; OB 55-57
Число пусковых организационных блоков 2; OB 100, 102
Число организационных блоков обработки асинхронных ошибок 9; OB 80-88
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 24
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. общая емкость ОЗУ и памяти загрузки (с буферной батареей)
Маркер
Макс. размер 16 384 byte
Есть остаток Да
Число меток синхронизации 8; в 1 байте маркера
Локальные данные
Задаются, макс. 64 kbyte
Периферийная адресная область
Вводы 16 kbyte; макс., в зависимости от используемой System Expansion Card
Выводы 16 kbyte; макс., в зависимости от используемой System Expansion Card
Образ процесса
Вводы, предварительно задано 16 kbyte; неизменимые
Выводы, предварительно задано 16 kbyte; неизменимые
Согласованные данные, макс. 244 byte
Доступ к согласованным данным в образе процесса Да
Частичный образ процесса
Макс. число частичных образов процесса 15
Количество расширительных устройств, макс. 21; Расширения S7-400
Подключаемые OP 119
Обработка данных в многопроцессорной системе Нет
Интерфейсный модуль
Макс. число вставных интерфейсных модулей (общее) 6
Макс. число вставных интерфейсных модулей 460 IM 6
Макс. число вставных интерфейсных модулей 463 IM 4; только в индивидуальном режиме работы
Число ведущих устройств DP
Встроенный 1
Число контроллеров ввода-вывода
Встроенный 2
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Коммуникационные процессоры PROFIBUS и 11; в том числе макс. 10 коммуникационных процессоров в качестве
Ethernet ведущего устройства DP
Гнезда
Требуемое количество гнезд 2
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Разрешение 1 мс
Макс. отклонение в день (буферные) 1,7 s; Отключение сети
Отклонение в день (небуферное), макс. 8,6 s; Сеть вкл.
Счетчик рабочего времени
Число 16
Числовые значения/диапазон числовых значений от 0 до 15
Диапазон значений Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час
Степень детализации 1 ч
Остаточн. Да
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP В качестве клиента. И Master/Slave возможно с помощью метода SIMATIC
Число разъемов PROFINET 2
Число интерфейсов RS 485 1; PROFIBUS DP
Число других интерфейсов 2; 2x синхронизация
Тип интерфейса RS 485/PROFIBUS
Гальванически развязанный Да
Число соединений 16
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Ведущее устройство PROFIBUS DP
Макс. число соединений 16
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 96
Макс. число списков на разъем 1 632
Службы
Связь PG/OP Да
Маршрутизация Да; S7-маршрутизация
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Нет
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Нет
Активация/деактивация подчиненного Да; Разрешено только в автономном режиме и не в связи с CiR
Устройства DP (Configuration in Run)
Прямой обмен данными (поперечная связь) Нет
Адресная область
Макс. число входов 6 kbyte
Макс. число выходов 6 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да; Автоматический опрос
Автоматическое определение Да
Автоматическая коммутация Да
Дублирование систем Да
Избыточные подсети Да
Изменение IP-адреса на время прохождения, поддерживается Нет
Число соединений 120
Физические параметры интерфейсов
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Нет
Открытая связь IE Да
ИИнтернет-сервер Нет
Резервирование среды передачи Контроллер PROFINET IO Да
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
S7-связь Да
Shared Device Нет; однако используется в рамках S7
Пуск согласно приоритету Нет
Макс. число подключаемых устройств ввода-вывода 250
Макс. число подключаемых устройств ввода-вывода для RT 250
Из них на линию, макс. 250
Активация/деактивация подчиненного Да; Разрешено только в автономном режиме и не в связи с CiR
Устройств ввода-вывода (Configuration in Run)
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Нет
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 μs, 500 μs, 1 ms, 2 ms, 4 мс
Время актуализации от 250 мкс до 512 мс, минимальное значение зависит от предполагаемого количества полезных данных и режима работы - индивидуального или резервного.
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Макс. согласованность полезных данных 1 024 byte
Открытая связь IE
Макс. число соединений 118
Локальные номера портов, используемые с 0, 20, 21, 25, 102, 135, 161, 34962, 34963, 34964, 65532, 65533,
Системной стороны 65534, 65535
Функция Keep- Alive, поддерживается Да
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да; Автоматический опрос
Автоматическое определение Да
Автоматическая коммутация Да
Дублирование систем Да
Избыточные подсети Да
Число соединений 120
Физические параметры интерфейсов
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Нет
Открытая связь IE Да
ИИнтернет-сервер Нет
Резервирование среды передачи Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
S7-связь Да
Shared Device Нет; однако используется в рамках S7
Пуск согласно приоритету Нет
Макс. число подключаемых устройств ввода-вывода 250
Макс. число подключаемых устройств ввода-вывода для RT 250
Из них на линию, макс. 250
Активация/деактивация подчиненного Да; Разрешено только в автономном режиме и не в связи с CiR
Устройств ввода-вывода (Configuration in Run)
Устройства ввода-вывода, Нет
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 μs, 500 μs, 1 ms, 2 ms, 4 мс
Время актуализации от 250 мкс до 512 мс, минимальное значение зависит от предполагаемого количества полезных данных и режима работы - индивидуального или резервного.
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Макс. согласованность полезных данных 1 024 byte
Открытая связь IE
Макс. число соединений 118
Локальные номера портов, используемые с 0, 20, 21, 25, 102, 135, 161, 34962, 34963, 34964, 65532, 65533,
Системной стороны 65534, 65535
Функция Keep- Alive, поддерживается Да
Тип интерфейса Вставной модуль синхронизации (LWL)
Вставные интерфейсные модули Модули синхронизации 6ES7960-1AA06-0XA0, 6ES7960-1AB06- 0XA0 или 6ES7960-1AA08-0XA0
Тип интерфейса Вставной модуль синхронизации (LWL)
Вставные интерфейсные модули Модули синхронизации 6ES7960-1AA06-0XA0, 6ES7960-1AB06- 0XA0 или 6ES7960-1AA08-0XA0
PROFIsafe Да
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии < 200 мс
Макс. число абонентов в кольце 50
Связь SIMATIC
S7-маршрутизация Да
Открытая связь IE
Макс. число соединений 118
Макс. размер данных 32 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да; посредством встроенного PROFINET-интерфейса или CP 443-1 и загружаемых функциональных блоков
Макс. число соединений 118
Макс. размер данных 32 kbyte; 1 452 байт посредством коммуникационного процессора 443-1 Adv.
Макс. число соединений 118
Макс. размер данных 1 472 byte
Другие протоколы
Foundation Fieldbus Да; по DP/FF-Link
Связь PG/OP Да
Число подключаемых OP без обработки сообщений 119
Число подключаемых OP с обработкой сообщений 119; при использовании функций Alarm_S/SQ и Alarm_D/DQ
Маршрутизация наборов данных Да
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Макс. количество полезных данных на запрос 64 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 462 byte; 1 переменная
S5-совместимая связь
Поддерживается Да; посредством коммуникационных процессоров, а также функций FC AG_SEND и FC AG_RECV
Макс. количество полезных данных на запрос 8 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 240 byte
Макс. число одновременных запросов AG- SEND/AG-RECV на ЦП 64/64
Стандартная связь (FMS)
Поддерживается Да; посредством CP и загружаемых FB
Число соединений
Общее 120
Применяется для PG-связи
Резервируется для PG-связи 1
Применяется для OP-связи
Резервируется для OP-связи 1
Макс. число запрашиваемых станций для функций оповещения 119; макс. 119 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 16 с функциями Alarm_8, Alarm_8P, Notify и Notify_8 (например, WinCC)
Программные сообщения Да
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 1 000; одновременно активные блоки S/SQ или Alarm-D/DQ
Блоки Alarm 8 Да
Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 10 000
Сообщения информационно-управляющей системы Да
Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) 64
Блок состояния Да
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных 70
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Сервисные данные
Считываемые Да
Маркировка CE Да
Маркировка UKCA Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 70 °C
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 7
Доступ к согласованным данным в образе процесса Да
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
Проектирование / программирование / число одновременно активных SFC / заголовок
Проектирование / программирование / число одновременно активных SFB / заголовок
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 50 мм
Высота 290 мм
Глубина 219 мм
Масса, прибл. 1,1 кг
Артикул 6ES7410-5HX08-0AB0
Каталог ID STPCS7
Код группы R336
Товарный код 85371091
Вес Нетто (Кг) 1,465 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 283
Группа Продукта 3319
Единицы Измерения 1 шт.
Описание Продукта SIMATIC PCS 7, CPU 410-5H PROCESS AUTOMATION, ЦЕНТРАЛЬНЫЙ ПРОЦЕССОР ДЛЯ S7-400 И S7-400H/F/FH, 5 ИНТЕРФЕЙСОВ: 1X PN, 1X DP, 2X ДЛЯ МОДУЛЕЙ СИНХРОНИЗАЦИИ И 1X СЕРВИСНЫЙ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7410-5HX08-0AB0
Единица Измерения Упаковки Не доступный
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 70 дней
Похожие товары
Доступен к заказу
6ES7412-2EK07-0AB0
388 048 ₽−20% 311 603 ₽
Доступен к заказу
6ES7412-2XK07-0AB0
359 768,64 ₽−20% 288 948 ₽
Доступен к заказу
6ES7412-5HK06-0AB0
228 759 ₽−20% 182 607 ₽
