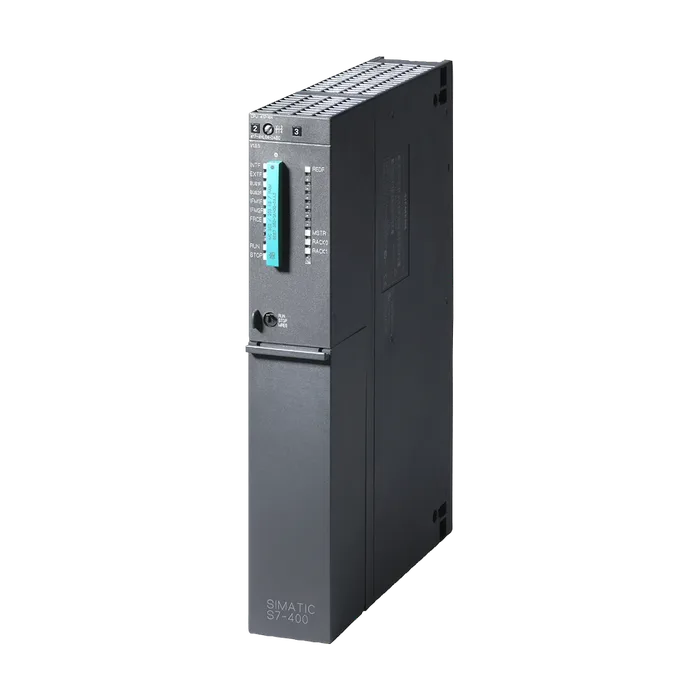

Центральный процессор Siemens 6ES7417-4HL04-0AB0
В пути
Центральный процессор Siemens 6ES7417-4HL04-0AB0
*запчасть* SIMATIC S7-400H, цпу 417H центральный процессор для S7-400H 4 интерфейсов: 1 MPI/DP, 1 DP и 2 для модулей синхронизации 20 МБ памяти (10 МБ data/10 МБ программы)
577 785 ₽ −22% 453 099 ₽ С НДС
Код товара: 6ES74174HL040AB0
Доступен к заказу
01
Описание
*запчасть* SIMATIC S7-400H, цпу 417H центральный процессор для S7-400H 4 интерфейсов: 1 MPI/DP, 1 DP и 2 для модулей синхронизации 20 МБ памяти (10 МБ data/10 МБ программы)
Обозначение типа продукта CPU 417H
Номинальное значение (пост. ток) Электропитание через источник питания системы
Из шины на задней стойке 5 В пост. тока, макс. 1,7 А
Нормальная рассеиваемая мощность 6 Вт
Вид запоминающего устройства ОЗУ
Оперативное запоминающее устройство
Встроенный 20 Mbyte
Расширяемое Нет
Память загрузки
Расширяемая стираемая программируемая постоянная флэш-память Да; с картой памяти (флэш-память)
Расширяемая стираемая программируемая постоянная флэш-память, макс. 64 Mbyte
Встроенная ОЗУ, макс. 256 kbyte
Расширяемая ОЗУ Да; с картой памяти (RAM)
Расширяемая ОЗУ, макс. 64 Mbyte
Хранение в буфере
Есть Да
Без АКБ Нет
Буферная батарея
Нормальный буферный ток 600 μA
Макс. буферный ток 1 810 μA
Питание внешнего буферного напряжения на ЦП от 5 до 15 В пост. тока
Нормальное время операций побитовой обработки 0,03 μs
Нормальное время операций со словами 0,03 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,03 μs
Нормальное время выполнения операций с плавающей точкой 0,09 μs
Блоки данных (DB)
Макс. число 8 192; Блок данных 0 зарезервирован
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 6 144
Макс. размер 64 kbyte
Функции (FC)
Макс. число 6 144
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 1
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Таймеры S7
Число 2 048
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Маркер
Макс. размер 16 kbyte
Есть остаток Да; от MB 0 до MB 16383
Предварительно заданный остаток от MB 0 до MB 15
Периферийная адресная область
Вводы 16 kbyte
Выводы 16 kbyte
Образ процесса
Вводы, настраивается 16 kbyte
Выводы, настраивается 16 kbyte
Вводы, предварительно задано 1 024 byte
Выводы, предварительно задано 1 024 byte
Частичный образ процесса
Макс. число частичных образов процесса 8
Цифровые каналы
Вводы 131 072
В том числе централизованных 131 072
Выводы 131 072
В том числе централизованных 131 072
Аналоговые каналы
Вводы 8 192
В том числе централизованных 8 192
Выводы 8 192
В том числе централизованных 8 192
Количество расширительных устройств, макс. 21
Обработка данных в многопроцессорной системе Нет
Интерфейсный модуль
Макс. число вставных интерфейсных модулей (общее) 6
Макс. число вставных интерфейсных модулей 460 IM 6
Макс. число вставных интерфейсных модулей 463 IM 6; IM 463-2
Число ведущих устройств DP
Встроенный 2
По интерфейсному модулю IM 467 0
Допускается смешанный режим IM + CP Нет; IM 467 нельзя применять вместе с CP 443-5 Ext.
По интерфейсному модулю 0
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули 64; ограничен числом гнезд и числом соединений
Коммуникационные процессоры, LAN 64; ограничен числом гнезд и числом соединений
Гнезда
Требуемое количество гнезд 2
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Счетчик рабочего времени
Число 8
Синхронизация времени
Поддерживается Да
Тип интерфейса MPI/PROFIBUS DP
Гальванически развязанный Да
Физические параметры интерфейсов
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Число соединений 44
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 32
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 32; макс. число гнезд 512
Службы
Связь PG/OP Да
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Нет
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Нет
Равноудаленность Нет
Синхронизация/замораживание (SYNC/FREEZE) Нет
Активация/деактивация подчиненного устройства DP Нет
Прямой обмен данными (поперечная связь) Нет
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Тип интерфейса PROFIBUS DP
Гальванически развязанный Да
Физические параметры интерфейсов
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Нет
Двухточечное соединение Нет
Ведущее устройство PROFIBUS DP
Макс. число соединений 32
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 125; макс. число гнезд 2 048
Службы
Связь PG/OP Да
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Нет
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Нет
Равноудаленность Нет
Синхронизация/замораживание (SYNC/FREEZE) Нет
Активация/деактивация подчиненного устройства DP Нет
Прямой обмен данными (поперечная связь) Нет
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Связь PG/OP Да
Глобальная система передачи данных
Поддерживается Нет
Базовая S7-связь
Поддерживается Нет
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Макс. количество полезных данных на запрос 64 kbyte
S5-совместимая связь
Поддерживается Да; посредством CP и загружаемых FC
Макс. количество полезных данных на запрос 8 kbyte
Стандартная связь (FMS)
Поддерживается Да; посредством CP и загружаемых FB
Число соединений
Общее 64
Применяется для PG-связи
Резервируется для PG-связи 1
Настраивается для PG-связи, макс. 0
Применяется для OP-связи
Резервируется для OP-связи 1
Настраивается для OP-связи, макс. 0
Применяется для базовой S7-связи
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для маршрутизации
Резервируется для маршрутизации 0
Настраивается для маршрутизации, макс. 0
Макс. число запрашиваемых станций для функций оповещения 16
Программное обеспечение для проектирования
Проектирование / программирование / заголовок
Язык программирования
HiGraph® Да
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Ширина 50 мм
Высота 290 мм
Глубина 219 мм
Масса, прибл. 1 070 г
Артикул 6ES7417-4HL04-0AB0
Каталог ID ST9-E5
Код группы R338
Комментарий Продукт был удален без замены.
Товарный код 85389091
Вес Нетто (Кг) 1,221 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2PC
Группа Продукта 4242
Размер упаковки 23,30 x 30,30 x 6,50
Единицы Измерения 1 шт.
Описание Продукта ********** Replacement part ********* SIMATIC S7-400H, CPU 417H Central processing unit for S7-400H 4 interfaces: 1 MPI/DP, 1 DP and 2 for sync modules 20 MB memory (10 MB data/10 MB program)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7417-4HL04-0AB0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2010
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) по запросу
