Центральный процессор Siemens 6ES7414-3XM07-0AB0
Доступен к заказу

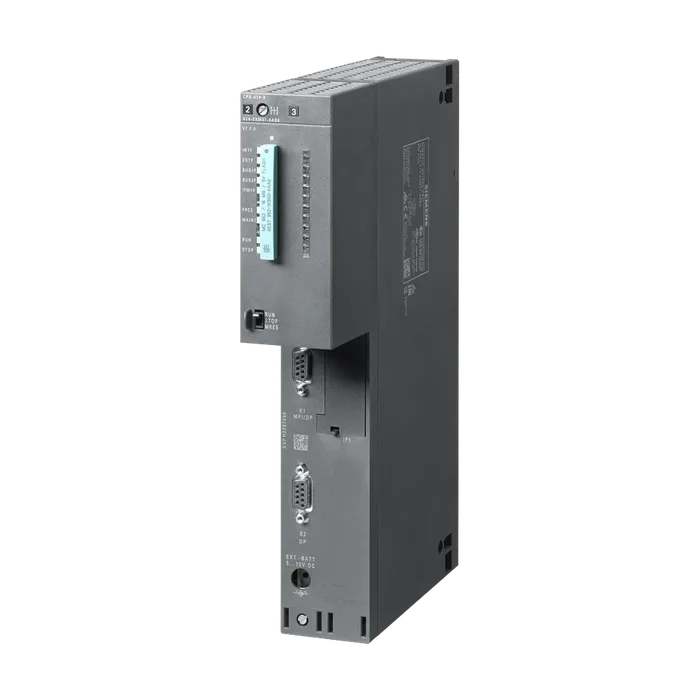

Центральный процессор Siemens 6ES7414-3XM07-0AB0
SIMATIC S7-400, CPU 414-3 центральный процессор: 4 МБ рабочей памяти, (2 МБ кода программы, 2 МБ данных), 1. интерфейс MPI/DP 12, мбит/с, 2. интерфейс PROFIBUS DP, 3. IF для установки модулей IF
790 110 ₽ −19% 638 962 ₽ С НДС
Код товара: 6ES74143XM070AB0
Доступен к заказу
01
Описание
SIMATIC S7-400, CPU 414-3 центральный процессор: 4 МБ рабочей памяти, (2 МБ кода программы, 2 МБ данных), 1. интерфейс MPI/DP 12, мбит/с, 2. интерфейс PROFIBUS DP, 3. IF для установки модулей IF
Обозначение типа продукта ЦП 414-3
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V7.0
Функция продукта
Режим тактовой синхронизации Да; только при PROFIBUS
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже версии STEP 7 V5.4 с HSP 261
Время синхронизации CiR, базовая нагрузка 100 мс
Время синхронизации CiR, время на каждый байт ввода-вывода 15 μs
Номинальное значение (пост. ток) Электропитание через источник питания системы
Из шины на задней стойке 5 В пост. тока, тип. 1,1 А
Из шины на задней стойке 5 В пост. тока, макс. 1,3 А
Из шины на задней стойке 24 В пост. тока, макс. 450 mA; на интерфейс DP 150 мА
Из разъема 5 В пост. тока, макс. 90 mA; на каждый интерфейс DP
Нормальная рассеиваемая мощность 5,5 Вт
Макс. рассеиваемая мощность 6,5 Вт
Вид запоминающего устройства ОЗУ
Оперативное запоминающее устройство
Встроенный 4 Mbyte
Встроенное (для программ) 2 Mbyte
Встроенное (для данных) 2 Mbyte
Расширяемое Нет
Память загрузки
Расширяемая стираемая программируемая постоянная флэш-память Да; с картой памяти (флэш-память)
Расширяемая стираемая программируемая постоянная флэш-память, макс. 64 Mbyte
Встроенная ОЗУ, макс. 512 kbyte
Расширяемая ОЗУ Да; с картой памяти (RAM)
Расширяемая ОЗУ, макс. 64 Mbyte
Хранение в буфере
Есть Да
Без АКБ Нет
Буферная батарея
Нормальный буферный ток 180 μA
Макс. буферный ток 850 μA
Макс. время хранения в буфере В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия
Питание внешнего буферного напряжения на ЦП от 5 до 15 В пост. тока
Нормальное время операций побитовой обработки 18,75 нс
Нормальное время операций со словами 18,75 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 18,75 нс
Нормальное время выполнения операций с плавающей точкой 37,5 нс
Блоки данных (DB)
Макс. число 6 000; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 3 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 3 000; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 4; OB 10-13
Число организационных блоков прерываний с задержкой 4; OB 20-23
Число организационных блоков циклических прерываний 4; OB 32-35 (минимальный настраиваемый тактовый импульс = 500 мкс)
Число организационных блоков аппаратного прерывания 4; OB 40-43
Число организационных блоков прерывания DPV1 3; OB 55-57
Число организационных блоков прерываний циклов тактовой синхронизации 3; OB 61-63
Число организационных блоков обработки данных в многопроцессорной системе 1; OB 60
Число фоновых организационных блоков 1; OB 90
Число пусковых организационных блоков 3; OB 100-102
Число организационных блоков обработки асинхронных ошибок 9; OB 80-88
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 24
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел Счетчик IEC 999
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 2 047
Предварительно задано без остаточных данных по времени
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. общая емкость ОЗУ и памяти загрузки (с буферной батареей)
Маркер
Макс. размер 8 kbyte; Размер области маркеров
Есть остаток Да
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; в 1 байте маркера
Локальные данные
Задаются, макс. 16 kbyte
Предварительно задано 8 kbyte
Периферийная адресная область
Вводы 8 kbyte
Выводы 8 kbyte
Образ процесса
Вводы, настраивается 8 kbyte
Выводы, настраивается 8 kbyte
Вводы, предварительно задано 256 byte
Выводы, предварительно задано 256 byte
Согласованные данные, макс. 244 byte
Доступ к согласованным данным в образе процесса Да
Частичный образ процесса
Макс. число частичных образов процесса 15
Цифровые каналы
Вводы 65 536
В том числе централизованных 65 536
Выводы 65 536
В том числе централизованных 65 536
Аналоговые каналы
Вводы 4 096
В том числе централизованных 4 096
Выводы 4 096
В том числе централизованных 4 096
Количество расширительных устройств, макс. 21
Подключаемые OP 63
Обработка данных в многопроцессорной системе Да; макс. 4 ЦП (с UR1 или UR2)
Интерфейсный модуль
Макс. число вставных интерфейсных модулей (общее) 6
Макс. число вставных интерфейсных модулей 460 IM 6
Макс. число вставных интерфейсных модулей IM 4; IM 463-2
Число ведущих устройств DP
Встроенный 2
По интерфейсному модулю IM 467 4
Допускается смешанный режим IM + CP Нет; IM 467 нельзя применять вместе с CP 443-5 Ext. или CP 443-1 в режиме PROFINET IO
По интерфейсному модулю 1
Макс. число вставных модулей S5 (через модуль сопряжения, в центральном устройстве) 6
Число контроллеров ввода-вывода
Встроенный 0
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули ограничен числом гнезд и числом соединений
Коммуникационные процессоры PROFIBUS и 14; в совокупности макс. 10 коммуникационных процессоров в
Ethernet качестве ведущего устройства DP и PROFINET-контроллера, в том числе не более 10 интерфейсных модулей или коммуникационных процессоров в качестве ведущего устройства DP и не более 4 коммуникационных процессоров в качестве PROFINET- контроллера
Гнезда
Требуемое количество гнезд 2
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Разрешение 1 мс
Макс. отклонение в день (буферные) 1,7 s; Отключение сети
Отклонение в день (небуферное), макс. 8,6 s; при включенной сети
Счетчик рабочего времени
Число 16
Числовые значения/диапазон числовых значений от 0 до 15
Диапазон значений Системные функциональные блоки 2,3 и 4: от 0 до 32767 часов, SFC 101: от 0 до 2^31 - 1 час
Степень детализации 1 ч
Остаточн. Да
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Нет; по CP
Разность времени в системе при синхронизации по
MPI, макс. 200 мс
Интерфейсы/тип шины 1x MPI/PROFIBUS DP, 1x PROFIBUS DP, 1x PROFIBUS DP (опционально подсоединяется)
Число интерфейсов RS 485 2; комбинированны MPI/PROFIBUS DP и PROFIBUS DP
Число других интерфейсов 1; PROFIBUS DP с IF 964-DP (опционально вставляется; машин- считываем. идентификатор: 6ES7964-2AA04-0AB0)
Тип интерфейса MPI/PROFIBUS DP
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс Протоколы 150 мА
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Число соединений 32; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 16; если на линии используется диагностический повторитель, то число ресурсов подключения на линии уменьшается на 1
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 32
Службы
Связь PG/OP Да
Маршрутизация Да; S7-маршрутизация
Глобальная система передачи данных Нет
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 2 kbyte
Макс. число выходов 2 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Подчиненное устройство PROFIBUS DP
Число соединений 16
GSD-файл http://support.automation.siemens.com/WW/view/en/113652
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Нет
Макс. адресная область 32; виртуальные слоты
Макс. количество полезных данных на адресную 32 byte
Область
Из них согласованных 32 byte
Службы
Связь PG/OP Да; при активном интерфейсе
Маршрутизация Да; при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Нет
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса PROFIBUS DP
Гальванически развязанный Да
Число ресурсов подключения 16
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 16
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 96
Службы
Связь PG/OP Да
Маршрутизация Да; S7-маршрутизация
Глобальная система передачи данных Нет
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 6 kbyte
Макс. число выходов 6 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Подчиненное устройство PROFIBUS DP
Число соединений 16
GSD-файл http://support.automation.siemens.com/WW/view/en/113652
Макс. скорости передачи данных 12 Mbit/s
Макс. адресная область 32
Макс. количество полезных данных на адресную 32 byte
Область
Из них согласованных 32 byte
Службы
Маршрутизация Да; при активном интерфейсе
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса Вставной интерфейсный модуль (IF), технические данные аналогичны данным 2-го интерфейса
Вставные интерфейсные модули IF 964-DP (машиночитаемое обозначение изделия: 6ES7964- 2AA04-0AB0)
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Нет
Число ресурсов подключения 16
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 150 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 16
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 96
Службы
Связь PG/OP Да
Маршрутизация Да; S7-маршрутизация
Глобальная система передачи данных Нет
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Прямой обмен данными (поперечная связь) Да
Адресная область
Макс. число входов 6 kbyte
Макс. число выходов 6 kbyte
Полезные данные на подчиненное устройство DP
Максимальное количество полезных данных на подчиненное устройство DP 244 byte
Макс. число входов 244 byte
Макс. число выходов 244 byte
Макс. число слотов 244
На слот, макс. 128 byte
Подчиненное устройство PROFIBUS DP
Число соединений 16
GSD-файл http://support.automation.siemens.com/WW/view/en/113652
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Нет
Макс. адресная область 32
Макс. количество полезных данных на адресную 32 byte
Область
Из них согласованных 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Да
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Нет
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Связь SIMATIC
S7-маршрутизация Открытая связь IE Да
ISO-on-TCP (RFC1006) посредством CP 443-1 и загружаемых функциональных блоков
Макс. размер данных 1 452 байт посредством коммуникационного процессора 443-1 Adv.
ИИнтернет-сервер
Поддерживается Нет
Равноудаленность Да
Число ведущих устройств DP с тактовой синхронизацией 3
Макс. количество полезных данных на синхронизированное подчиненное устройство 244 byte
Минимальный тактовый импульс 1 ms; 0,5 мс без применения SFC 126, 127
Наибольший тактовый импульс 32 мс
Связь PG/OP Да
Число подключаемых OP без обработки сообщений 63
Число подключаемых OP с обработкой сообщений 63; при использовании функций Alarm_S/SQ и Alarm_D/DQ
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 16
Макс. размер GD-пакетов 54 byte
Макс. размер GD-пакетов (из них согласованных) 1 переменная
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 1 переменная
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Макс. количество полезных данных на запрос 64 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 462 byte; 1 переменная
S5-совместимая связь
Поддерживается Да; посредством FC AG_SEND и AG_RECV, посредством не более 10 CP 443-1 или 443-5
Макс. количество полезных данных на запрос 8 kbyte
Макс. количество полезных данных на запрос (из них согласованных) 240 byte
Макс. число одновременных запросов AG- SEND/AG-RECV на ЦП 24/24
Стандартная связь (FMS)
Поддерживается Да; посредством CP и загружаемых FB
Число соединений
Общее 64
Применяется для PG-связи 63
Резервируется для PG-связи 1
Настраивается для PG-связи, макс. 0
Применяется для OP-связи 63
Резервируется для OP-связи 1
Настраивается для OP-связи, макс. 0
Применяется для базовой S7-связи 62
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для S7-связи 62
Резервируется для S7-связи 0
Настраивается для S7-связи, макс. 0
Применяется для маршрутизации 31
Резервируется для маршрутизации 0
Настраивается для маршрутизации, макс. 0
Макс. число запрашиваемых станций для функций оповещения 63; макс. 63 с функциями Alarm_S/SQ и Alarm_D/DQ (панели оператора); макс. 8 с функциями Alarm, Alarm_8, Alarm_8P, Notify и Notify_8 (например, WinCC)
Сообщения относительно символов Да
Процесс SCAN Да
Программные сообщения Да
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 400; одновременно активные блоки S/SQ или Alarm-D/DQ
Блоки Alarm 8 Да
Макс. число экземпляров для коммуникационных блоков Alarm-8- и S7 1 200
Предварительно задано, макс. 300
Сообщения информационно-управляющей системы Да
Число одновременно запрашиваемых архивов (SFB 37 AR_SEND) 16
Число сообщений
Всего, макс. 512
В сетке 100 мс, макс. 128
В сетке 500 мс, макс. 256
В сетке 1000 мс, макс. 512
При сетке 100 мс, макс. 1
При сетке 500 мс, 1000 мс макс. 10
Блок состояния Да; до 16 одновременно
Одиночный шаг Да
Число контрольных точек 16
Состояние/управление
Переменные состояние/управления Да; до 16 таблиц переменных
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных 70; Состояние/управление
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы, марекеры, периферийные входы, периферийные выходы
Макс. число переменных 256
Диагностический буфер
Есть Да
Макс. число элементов 3 200
Настраивается Да
Предварительно задано 120
Сервисные данные
Считываемые Да
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 60 °C
Программное обеспечение для проектирования
Операционный резерв см. систему команд
Круглые скобки 7
Доступ к согласованным данным в образе процесса Да
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Проектирование / программирование / число одновременно активных SFC / заголовок
Число одновременно активных системных функций (SFC) / с DPSYC_FR 2; SFC 11; на интерфейс
Число одновременно активных системных функций (SFC) / с D_ACT_DP 8; SFC 12; на интерфейс
Проектирование / программирование / число одновременно активных SFB / заголовок
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 50 мм
Высота 290 мм
Глубина 219 мм
Масса, прибл. 900 г
Артикул 6ES7414-3XM07-0AB0
Каталог ID ST74
Код группы R338
Товарный код 85371091
Вес Нетто (Кг) 1,031 Кг
Вид продуктов CPU 414
Производитель Siemens
Ценовая Группа 240
Группа Продукта 4040
Размер упаковки 23,30 x 30,20 x 6,60
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-400, CPU 414-3 центральный процессор: 4 МБ рабочей памяти, (2 МБ кода программы, 2 МБ данных), 1. интерфейс MPI/DP 12 Мбит/с, 2. интерфейс PROFIBUS DP, 3. IF для установки модулей IF
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7414-3XM07-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 45 дней
Похожие товары
Доступен к заказу
6ES7412-1XJ07-0AB0
158 579 ₽−19% 129 091 ₽
Доступен к заказу
6ES7412-2EK07-0AB0
388 048 ₽−20% 311 603 ₽
Доступен к заказу
6ES7412-2XK07-0AB0
359 768,64 ₽−20% 288 948 ₽
