Диапазоны входных параметров (номинальные значения), термометр сопротивления
Диапазоны входных параметров (номинальные значения), сопротивления
Линеаризация характеристики
ПараметрируемоеДа
Для резистивного термометраPt100 (климатический)
Длина провода
Экранированные, макс.100 м
Число аналоговых выходов2
Выход напряжения, защита от короткого замыканияДа
Макс. выходное напряжение, ток короткого замыкания30 мА
Диапазоны выходных параметров, напряжение
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.2,5 kΩ
При выходных напряжениях, емкостная нагрузка, макс.1 μF
Длина провода
Экранированные, макс.100 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)12 bit
Настраиваемое время интегрированияДа
Время интегрирования (мс)16,67 / 20 мс
Подавление напряжения помех для частоты помех f1 в Гц50 / 60 Гц
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)12 bit
Время преобразования (на канал)500 μs
Время установления
Для омической нагрузки0,8 мс
Для емкостной нагрузки0,8 мс
Соединение сигнального датчика
Для измерения напряженияДа
Для измерения сопротивления с двухпроводным соединениемДа
Для измерения сопротивления с трехпроводным соединениемДа
Для измерения сопротивления с четырехпроводным соединениемДа
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)0,7 %; от 0 до 10 В
Сопротивление относительно диапазона входных параметров, (+/-)3,5 %; 10 kOhm
Термометр сопротивления относительно диапазона входных параметров, (+/-)1 %
Напряжение относительно диапазона выходных параметров, (+/-)1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)0,5 %; от 0 до 10 В
Сопротивление относительно диапазона входных параметров, (+/-)2,8 %; 10 kOhm
Термометр сопротивления относительно диапазона входных параметров, (+/-)0,8 %
Напряжение относительно диапазона выходных параметров, (+/-)0,85 %
Аварийные сигналыНет
Диагностическая функцияНет
Гальваническая развязка аналоговых вводов
Между каналами и шиной на задней стенкеДа
Гальваническая развязка аналоговых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством500 В пост. тока
Требуемый передний штекер20-полюсный
Ширина40 мм
Высота125 мм
Глубина117 мм
Масса, прибл.200 г
Артикул6ES7334-0KE00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,245 Кг
Вид продуктовМодули ввода-вывода SM 334
ПроизводительSiemens
Ценовая Группа231
Группа Продукта4031
Размер упаковки12,80 x 15,20 x 5,00
Единицы Измерения1 шт.

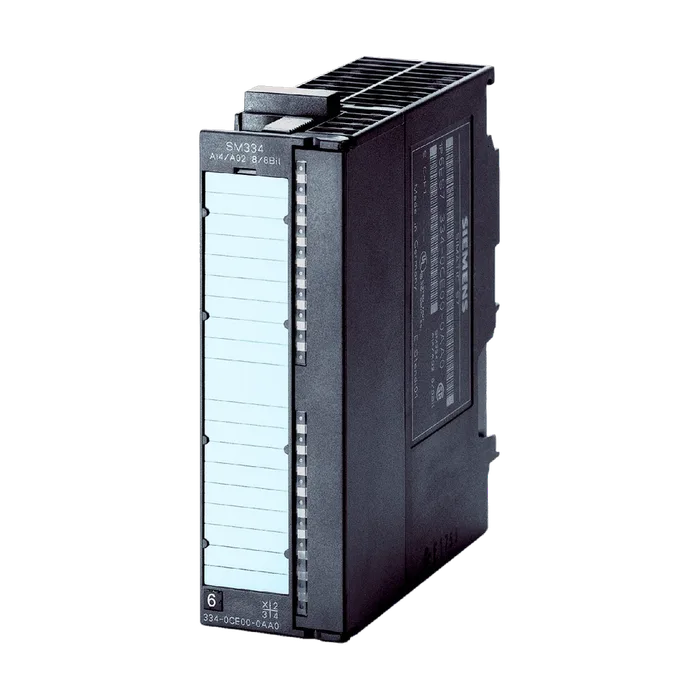

Описание ПродуктаSIMATIC S7-300, SM 334, МОДУЛЬ ВВОДА-ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 4 ВХОДА 0…10В/ PT100 (КЛИМАТ. 120... 155?C), 2 ВЫХОДА 0…10В, 12 БИТ. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7334-0KE00-0AB0
PLM-Дата вступления в силуПродукт снимается с производства с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
