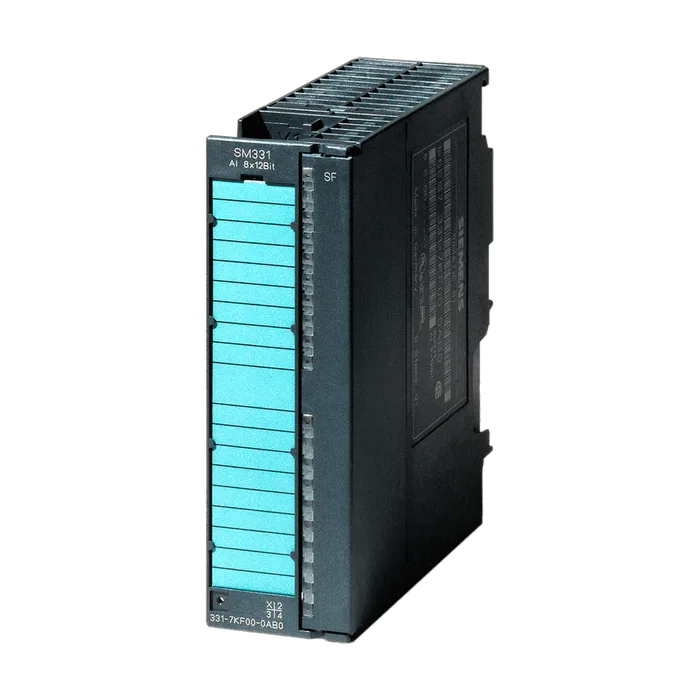

SIMATIC S7-300, SM 331, модуль ввода аналог. Сигналов: гальв. Разделение внешних и внутр. Цепей, 8 входов ±5 В/ ±10 В/ 1... 5 В/ ±20 мА/ 0(4)...20 мА, 16 бит, 1 общая точка (60 В), 4-канал. Режим: 10 мс, 8-канал. Режим: 23...95 мс, необходим 40-полюсный фр. Соед
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Из источника напряжения нагрузки L+ (без нагрузки), макс. 200 мА
Из шины на задней стойке 5 В пост. тока, макс. 100 мА
Нормальная рассеиваемая мощность 3 Вт
Число аналоговых входов 8
Макс. допустимое входное напряжение для входа 75 V; 35 В при длительной нагрузке; 75 В макс. в течение 1 с
Напряжения (предел разрушения) (коэффициент заполнения 1:20)
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Входные диапазоны
Напряжение Да
Ток Да
Термоэлемент Нет
Резистивный термометр Нет
Сопротивление Нет
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 10 MΩ
Сопротивление на входе (от -10 до 10 В) 10 MΩ
Сопротивление на входе (от -5 до +5 В) 10 MΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 250 Ω
Входное сопротивление (от -20 мА до +20 мА) 250 Ω
Входное сопротивление (от 4 мА до 20 мA) 250 Ω
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Нет
Тип C Нет
Тип E Нет
Тип J Нет
Тип K Нет
Тип L Нет
Тип N Нет
Тип R Нет
Тип S Нет
Тип T Нет
Тип U Нет
Тип TXK/TXK(L) согласно ГОСТ Нет
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Диапазоны входных параметров (номинальные значения), сопротивления
Длина провода
Экранированные, макс. 200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит 16 bit; однополюсный: 15/15/15/15 бит; двухполюсный: 15 бит +
Со знаком) знак/15 бит + знак/15 бит + знак/15 бит + знак
Настраиваемое время интегрирования Да; 23 / 72 / 83 / 95 мс
Основное время преобразования (мс) 10 мс (4-канальный Modus); 95/83/72/23 мс (8-канальный Modus)
Подавление напряжения помех для частоты помех f1 в Гц 400/60/50 Гц, комбинация 400, 60, 50 Гц
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да; с внешним измерительным преобразователем, питанием;
Проводного измерительного преобразователя возможно с автономным питанием для измерительного преобразователя
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,1 %
Ток относительно диапазона входных параметров, (+/-) 0,1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
Ток относительно диапазона входных параметров, (+/-) 0,05 %
Диагностическая функция Да; параметрируемое
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Сигнал предельного значения Да; все каналы параметрируются (также для всех модулей поддерживается сигнал завершения цикла)
Аварийный сигнал процесса Да; параметрируемые, каналы 0 - 7 (при выходе за верхний предел), в конце цикла
Диагностика
Считываемая диагностическая информация Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Гальваническая развязка аналоговых вводов
Между каналами Да
Между каналами, в блоках для 2
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством 500 В перем. тока
Требуемый передний штекер 40-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 117 мм
Масса, прибл. 272 г
