Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА)50 Ω
Длина провода
Экранированные, макс.200 м
Число аналоговых выходов2
Выход напряжения, защита от короткого замыканияДа
Макс. выходное напряжение, ток короткого замыкания11 мА
Макс. выходной ток, напряжение при работе без нагрузки15 В
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.5 kΩ
При выходных напряжениях, емкостная нагрузка, макс.1 μF
При выходных токах, макс.300 Ω
При выходных токах, индуктивная нагрузка, макс.1 mH
Длина провода
Экранированные, макс.200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)8 bit
Настраиваемое время интегрированияНет
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)8 bit
Время преобразования (на канал)500 μs
Время установления
Для омической нагрузки0,3 мс
Для емкостной нагрузки3 мс
Для индуктивной нагрузки0,3 мс
Соединение сигнального датчика
Для измерения напряженияДа
Для измерения напряжения в качестве 2- проводного измерительного преобразователяНет
Для измерения напряжения в качестве 4- проводного измерительного преобразователяДа
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)0,9 %
Ток относительно диапазона входных параметров, (+/-)0,8 %
Напряжение относительно диапазона выходных параметров, (+/-)0,6 %
Ток относительно диапазона выходных параметров, (+/-)1 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)0,7 %
Ток относительно диапазона входных параметров, (+/-)0,6 %
Напряжение относительно диапазона выходных параметров, (+/-)0,5 %
Ток относительно диапазона выходных параметров, (+/-)0,5 %
Аварийные сигналыНет
Диагностическая функцияНет
Гальваническая развязка аналоговых вводов
Между каналами и шиной на задней стенкеНет
Гальваническая развязка аналоговых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеНет
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством500 В пост. тока
Требуемый передний штекер20-полюсный
Ширина40 мм
Высота125 мм
Глубина117 мм
Масса, прибл.285 г
Артикул6ES7334-0CE01-0AA0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,244 Кг
Вид продуктовМодули ввода-вывода SM 334
ПроизводительSiemens
Ценовая Группа231
Группа Продукта4031
Размер упаковки13,10 x 14,90 x 5,20
Единицы Измерения1 шт.

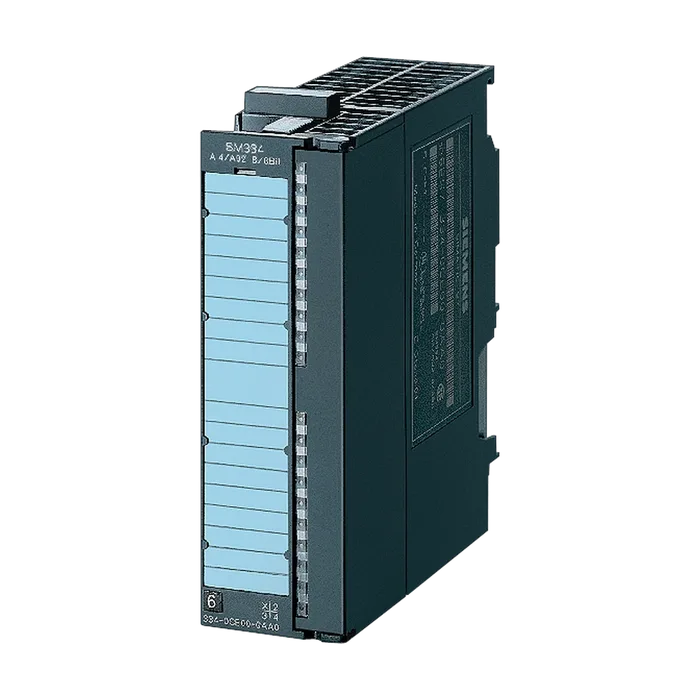

Описание ПродуктаSIMATIC S7-300, SM 334, МОДУЛЬ ВВОДА-ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 4 ВХОДА 0…10В/ 0…20МА, 2 ВЫХОДА 0…10В/ 0…20МА, 8 БИТ. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7334-0CE01-0AA0
PLM-Дата вступления в силуПродукт снимается с производства с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
