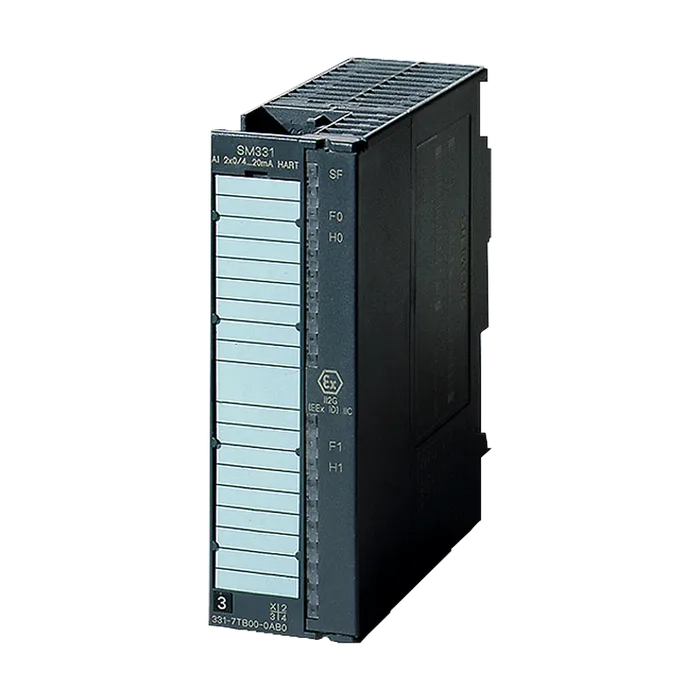

SIMATIC DP, HART-МОДУЛЬ аналогового ввода SM 331, 8 AI, 0/4 - 20 мА HART, для ET200M с IM153-2, 20-ПОЛЮСНЫЙ, особенности: оновление ПО, вторичные переменные HART, резервирование, локальный диагностический буфер с времен. метками, необходим: PCS7 V7.0, SP1
Функция продукта
Режим тактовой синхронизации Нет
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Из источника напряжения нагрузки L+ (без нагрузки), макс. 20 мА
Из шины на задней стойке 5 В пост. тока, макс. 120 мА
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователей Да
Напряжение питания / измерительных преобразователей / при постоянном токе / ном. значение 24 В
Устойчивое при коротких замыканиях Да
Макс. ток питания 60 мА
Нормальная рассеиваемая мощность 1,5 Вт
Число аналоговых входов 8
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 140 Ω
Входное сопротивление (от -20 мА до +20 мА) 140 Ω
Входное сопротивление (от 4 мА до 20 мA) 140 Ω
Длина провода
Экранированные, макс. 800 м
Принцип измерения сигма-дельта
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) 20 мс при 50 Гц; 16,6 мс при 60 Гц; 100 мс при 100 Гц
Основное время преобразования, включая время интегрирования (мс) 55 мс @ 60 Гц, 65 мс @ 50 Гц, 305 мс @ 100 Гц
Подавление напряжения помех для частоты помех f1 в Гц 10 / 50 / 60 Гц
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Соединение сигнального датчика
Для измерения напряжения в качестве 2- проводного измерительного преобразователя Да
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-) 0,15 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Ток относительно диапазона входных параметров, (+/-) 0,1 %
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор ошибки канала F (красный) Да
Гальваническая развязка аналоговых вводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 500 В пост. тока
Степень защиты IP IP20
Требуемый передний штекер 20-полюсный
Ширина 40 мм
Высота 125 мм
Глубина 117 мм
Масса, прибл. 205 г
