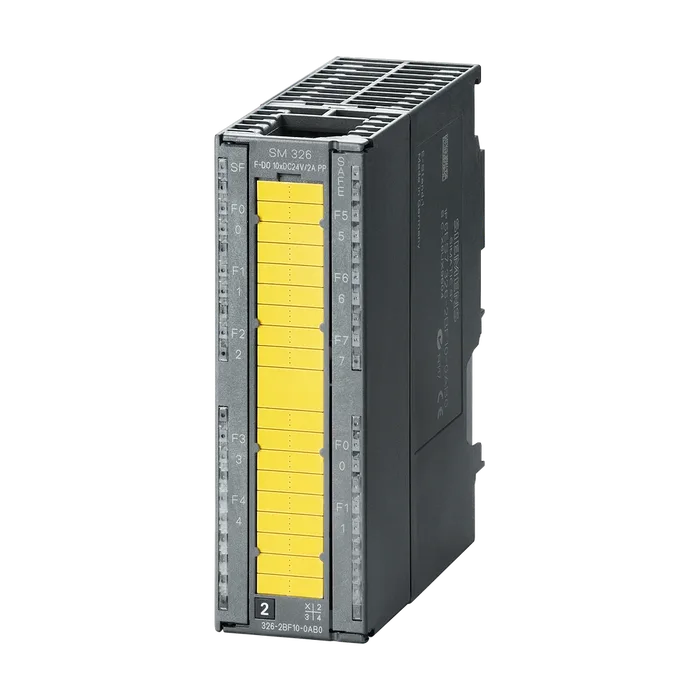

SIMATIC S7, F-модуль дискретного вывода для систем повышенной безопасности SM326, F-DO10, X=24 В/2A PP, дискретные FAILSAFE-выходы для систем SIMATIC S7-F с диагностическими прерываниями, LVV, 1 X 40-полюсный фронтальный соединитель заказывается отдельно
185 241 ₽−19%149 823 ₽С НДС
Код товара: 6ES73262BF100AB0
Доступен к заказу
01
Описание
SIMATIC S7, F-модуль дискретного вывода для систем повышенной безопасности SM326, F-DO10, X=24 В/2A PP, дискретные FAILSAFE-выходы для систем SIMATIC S7-F с диагностическими прерываниями, LVV, 1 X 40-полюсный фронтальный соединитель заказывается отдельно
Номинальное значение (пост. ток)24 V; 1L+
Защита от перепутывания полярностиДа
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 V; 2L+, 3L+
Защита от перепутывания полярностиНет
Из источника напряжения питания 1L+, макс.100 мА
Из источника напряжения нагрузки 2L+ (без нагрузки), макс.100 мА
Из источника напряжения нагрузки 3L+ (без нагрузки), макс.100 мА
Из шины на задней стойке 5 В пост. тока, макс.100 мА
Нормальная рассеиваемая мощность6 Вт
Вид выходов10
Защита от короткого замыканияДа
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Выходное напряжение
Для сигнала "1", мин.L+ (-1,0 В)
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "1", диапазон допустимых значений для 0 - 40 °C, мин.7 мА
Для сигнала "1", диапазон допустимых значений для 0 - 40 °C, макс.2,4 А
Для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, мин.7 мА
Для сигнала "1", диапазон допустимых значений для 40 - 60 ℃, макс.2,4 А
Для сигнала "0", ток покоя, макс.0,5 мА
Частота коммутации
При омической нагрузке, макс.25 Гц
При индуктивной нагрузке, макс.25 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс.10 А
До 60 ℃, макс. вертикальный настенный монтаж6 А
До 40 °C, макс.5 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Диагностический светодиодный индикатор
Отказоустойчивый режимДа
Суммарная ошибки SF (красный)Да
Гальваническая развязка цифровых выводов
Между каналамиДа
Между каналами, в блоках для5
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредством370 В в течение 1 мин
Максимально достижимый класс безопасности в безопасном режиме
Согласно DIN VDE 0801AK 5 и 6
Согласно EN 954Кат. 4
Уровень производительности согласно ISO 13849-1e
Уровень полноты безопасности согласно IEC 61508SIL 3
Требуемый передний штекер40-полюсный
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса, прибл.330 г
Артикул6ES7326-2BF10-0AB0
Каталог IDST73
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,365 Кг
Вид продуктовF модули вывода дискретных сигналов SM 326
ПроизводительSiemens
Ценовая Группа241
Группа Продукта4206
Размер упаковки12,80 x 15,40 x 5,20
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7, F-МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА ДЛЯ СИСТЕМ ПОВЫШЕННОЙ БЕЗОПАСНОСТИ SM326, F-DO10 X = 24В/2A PP, ДИСКРЕТНЫЕ FAILSAFE-ВЫХОДЫ ДЛЯ СИСТЕМ SIMATIC S7-F С ДИАГНОСТИЧЕСКИМИ ПРЕРЫВАНИЯМИ, LVV, 1 X 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7326-2BF10-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни)105 дней
