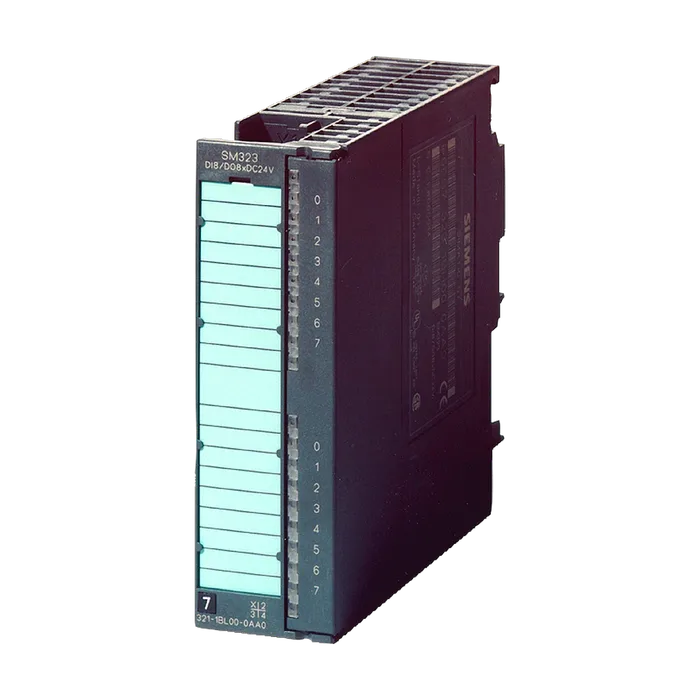

SIMATIC S7-300, SM 323, модуль ввода-вывода дискретных сигналов: гальваническое разделение внешних и внутренних цепей, 8, входов=24 В и 8, выходов=24 В/ 0.5 А, сумм.кврный выходной ток 2 А. 20-полюсный фронтальный соединитель заказывается отдельно
по запросуС НДС
Код товара: 6ES73231BH010AA0
Доступен к заказу
01
Описание
SIMATIC S7-300, SM 323, модуль ввода-вывода дискретных сигналов: гальваническое разделение внешних и внутренних цепей, 8, входов=24 В и 8, выходов=24 В/ 0.5 А, сумм.кврный выходной ток 2 А. 20-полюсный фронтальный соединитель заказывается отдельно
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из источника напряжения нагрузки L+ (без нагрузки), макс.40 мА
Из шины на задней стойке 5 В пост. тока, макс.40 мА
Нормальная рассеиваемая мощность3,5 Вт
Число входов8
Входная характеристика по IEC 61131, тип 1Да
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 60 ℃, макс.8
Вертикальный настенный монтаж
До 40 °C, макс.8
Входное напряжение
Вид входного напряженияDC
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от 13 до 30 В
Входной ток
Для сигнала "1", тип.7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для сигнала "1", диапазон допустимых значений, мин.5 мА
Для сигнала "1", диапазон допустимых значений, макс.0,6 А
Для сигнала "1", минимальный ток нагрузки5 мА
Для сигнала "0", ток покоя, макс.0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.100 μs
С "1" на "0", макс.500 μs
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа; только выходы одной группы
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При индуктивной нагрузке (согласно IEC 60947-5- 1, DC13), макс.0,5 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс.4 А
До 60 ℃, макс.4 А
Вертикальный настенный монтаж
До 40 °C, макс.4 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)2 мА
Аварийные сигналыНет
Диагностическая функцияНет
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый)Да
Индикатор состояния цифрового выхода (зеленый)Да
Гальваническая развязка цифровых вводов
Между каналамиДа
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа; Оптронная пара
Гальваническая развязка цифровых выводов
Между каналамиДа
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа; Оптронная пара
Изоляция, испытанная посредством500 В пост. тока
Требуемый передний штекер20-полюсный
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса, прибл.220 г
Артикул6ES7323-1BH01-0AA0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,237 Кг
Вид продуктовМодули ввода-вывода SM 323
ПроизводительSiemens
Ценовая Группа231
Группа Продукта4031
Размер упаковки12,80 x 15,10 x 5,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-300, SM 323, МОДУЛЬ ВВОДА-ВЫВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ГАЛЬВАНИЧЕСКОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВХОДОВ =24В И 8 ВЫХОДОВ =24В/ 0.5A, СУММ.КВРНЫЙ ВЫХОДНОЙ ТОК 2A. 20-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7323-1BH01-0AA0
PLM-Дата вступления в силуПродукт снимается с производства с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
