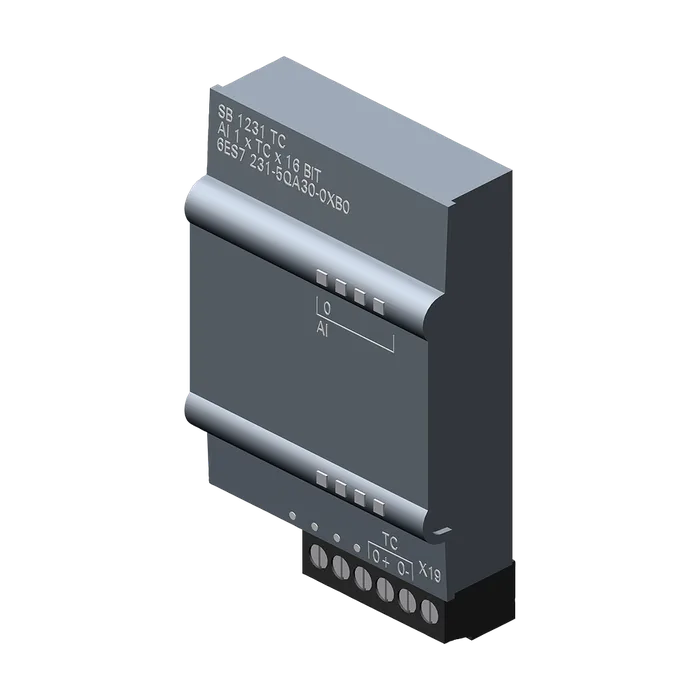

SIMATIC S7-1200, системная плата термопары SB 1231 TC, 1 аналоговый вход (термопара), 1-канальная, термопары J или K
Обозначение типа продукта SB 1231, AI 1 x 16 разряд. TC
Номинальное значение (пост. ток) 24 В
Потребление тока, тип. 5 мА
Из шины на задней стойке 5 В пост. тока, тип. 20 мА
Нормальная рассеиваемая мощность 0,5 Вт
Число аналоговых входов 1; Термоэлементы
Макс. допустимое входное напряжение для токового входа (предел разрушения) ±35 В
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) ±35 В
Техническую единицу измерения температуры можно задать градусов Цельсия/градусов Фаренгейта
Входные диапазоны
Напряжение Да
Ток Нет
Термоэлемент Да; J, K, T, E, R и S, B, N, C, TXK/XK(L); диапазон напряжения: ±80 мВ
Резистивный термометр Нет
Сопротивление Нет
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от -80 до 80 мВ) ≥1 МОм
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип J Да
Сопротивление на входе (тип J) 1 200 °C
Тип K Да
Сопротивление на входе (тип K) 1 372 °C
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Нет
Число аналоговых выходов 0
Длина провода
Экранированные, макс. 100 m; экранировано, витая пара
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; + знак
Настраиваемое время интегрирования Нет
Подавление напряжения помех для частоты помех f1 в Гц 85 дБ при 10 / 50 / 60 / 400 Гц
Выравнивание результатов измерений
Параметрируемое Да
Погрешность температуры (относительно диапазона входных параметров) (+/-) Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,5 % C
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. синфазные помехи 120 дБ
Аварийные сигналы Да
Диагностическая функция Да; считываемые
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Обрыв провода Да
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для обслуживания Да
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 795 hPa
Эксплуатация, макс. 1 080 hPa
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 38 мм
Высота 62 мм
Глубина 21 мм
