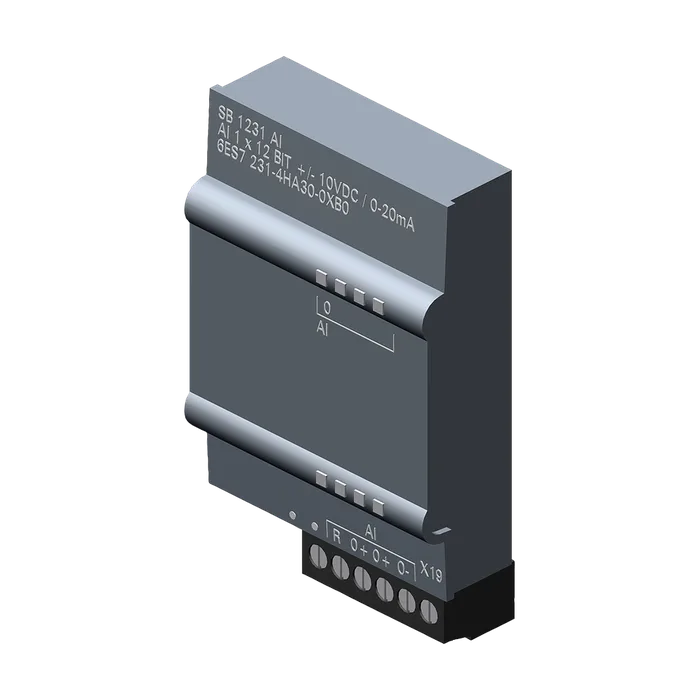

SIMATIC S7-1200, системная плата аналогового ввода SB 1231, 1 AI, +/- =10 В (12 бит разр.) или 0 - 20 мА
Обозначение типа продукта SB 1231, AI 1 x 12 разряд.
Номинальное значение (пост. ток) 24 В
Из шины на задней стойке 5 В пост. тока, тип. 55 мА
Нормальная рассеиваемая мощность 0,4 Вт
Число аналоговых входов 1; Дифференциальные входы тока или напряжения
Макс. допустимое входное напряжение для токового входа (предел разрушения) ±35 В
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 35 В
Макс. допустимый входной ток для входа напряжения (предел разрушения) 40 мА
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Макс. время цикла (все каналы) 156,25 μs; Подавление 400 Гц
Входные диапазоны
Напряжение Да; ±10 В, ±5 В, ±2,5 В
Ток Да; от 0 до 20 мА
Термоэлемент Нет
Резистивный термометр Нет
Сопротивление Нет
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от -10 до 10 В) ≥9 МОм
Сопротивление на входе (от -2,5 до 2,5 В) ≥9 МОм
Сопротивление на входе (от -5 до +5 В) ≥9 МОм
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) ≥ 250 Ohm
Число аналоговых выходов 0
Длина провода
Экранированные, макс. 100 m; экранировано, витая пара
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 11 bit; + знак
Настраиваемое время интегрирования Да
Подавление напряжения помех для частоты помех f1 в Гц 40 дБ, пост. ток, до 60 Гц
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Погрешность температуры (относительно диапазона входных параметров) (+/-) Весь диапазон измерений от 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Аварийные сигналы Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Обрыв провода Нет
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для обслуживания Да
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 795 hPa
Эксплуатация, макс. 1 080 hPa
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 38 мм
Высота 62 мм
Глубина 21 мм
