Центральный процессор Siemens 6ES7215-1AG31-0XB0
В пути

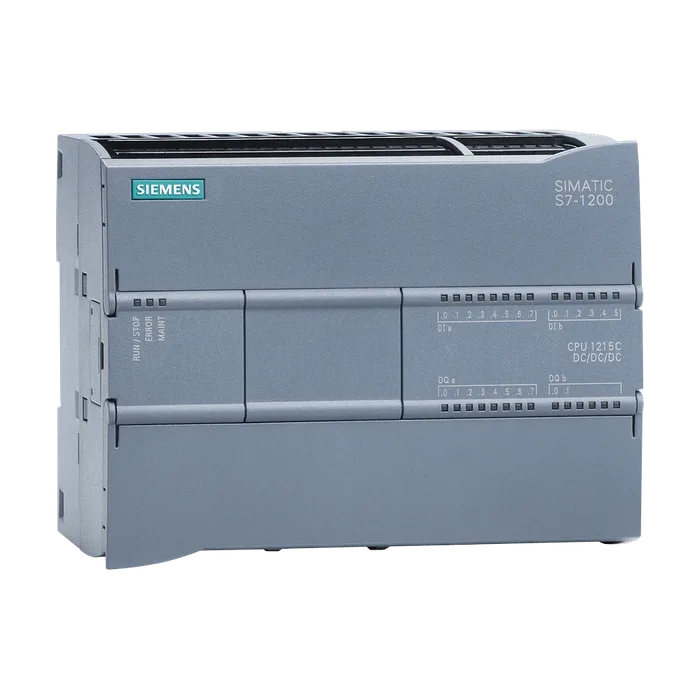

Центральный процессор Siemens 6ES7215-1AG31-0XB0
SIMATIC S7-1200, компактное CPU 1215C, DC/DC/DC, 2 порта PROFINET, встроенные входы/выходы: 14, DI=24 В, 10, DO=24 В/0,5 А, 2, AI=0-10 В, 2 AO 0-20 мА, напряжение питания: =20,4 - 28,8 В, память программы/данных: 100 КБ
75 201 ₽ −17% 62 387 ₽ С НДС
Код товара: 6ES72151AG310XB0
Доступен к заказу
01
Описание
SIMATIC S7-1200, компактное CPU 1215C, DC/DC/DC, 2 порта PROFINET, встроенные входы/выходы: 14, DI=24 В, 10, DO=24 В/0,5 А, 2, AI=0-10 В, 2 AO 0-20 мА, напряжение питания: =20,4 - 28,8 В, память программы/данных: 100 КБ
Обозначение типа продукта ЦП 1215C пост. ток/пост. ток/пост. ток
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже версии STEP 7 V11 SP2
Номинальное значение (пост. ток)
24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 5 В
Допустимый диапазон, верхний предел (пост. ток) 250 В
Потребление тока (номинальное) 500 mA; нормальная
Макс. потребление тока 1 500 mA; 24 В пост. тока
Макс. ток включения 12 A; при 28,8 В пост. тока
Для шины на задней стойке (5 В пост. тока), макс. 1 600 mA; макс. 5 В пост. тока для SM и CM
Нормальная рассеиваемая мощность 12 Вт
Оперативное запоминающее устройство
Встроенный 100 kbyte
Расширяемое Нет
Память загрузки
Встроенный 4 Mbyte
Хранение в буфере
Есть Да; не требует обслуживания
Без АКБ Да
Нормальное время операций побитовой обработки 0,085 μs; /инструкция
Нормальное время операций со словами 1,7 μs; /инструкция
Нормальное время выполнения операций с плавающей точкой 2,5 μs; /инструкция
Число блоков (общее) Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено
Организационные блоки (OB)
Макс. число Ограничение только посредством ОЗУ для кода
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 10 kbyte
Маркер
Макс. размер 8 kbyte; Размер области маркеров
Периферийная адресная область
Вводы 1 024 byte
Выводы 1 024 byte
Образ процесса
Вводы, настраивается 1 kbyte
Выводы, настраивается 1 kbyte
Макс. число модулей на систему 3 коммуникационных модуля, 1 сигнальный слой, 8 сигнальных модулей
Часы
Аппаратные часы (часы реального времени) Да
Время хранения в буфере 480 h; нормальная
Макс. отклонение в день ±60 с/месяц при 25 °C
Число входов 14; встроенный
Из них входы, используемые для технологических функций 6; HSC (высокоскоростной счетчик)
M/P-считывание Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс. 14
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" 5 В пост. тока при 1 мА
Для сигнала "1" 15 В пост. тока при 2,5 мА
Входной ток
Для сигнала "1", тип. 1 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
С "0" на "1", мин. 0,2 мс
С "0" на "1", макс. 12,8 мс
Для входов аварийной сигнализации
Параметрируемое Да
Для технологических функций
Параметрируемое Да; Однофазное: 3 с 100 кГц и 3 с 30 кГц Дифференциальное: 3 с 80 кГц и 3 с 30 кГц
Длина провода
Экранированные, макс. 500 m; 50 м на технологические функции
Неэкранированные, макс. 300 m; Для технологических функций: Нет
Вид выходов 10
Из них быстродействующих выходов 4; Выход цепочки импульсов 100 кГц
Защита от короткого замыкания Нет; предусматривается снаружи
Ограничение индуктивного напряжения отключения L+ (-48 В)
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 А
При ламповой нагрузке, макс. 5 Вт
Выходное напряжение
Для сигнала "0", макс. 0,1 V; с нагрузкой 10 кОм
Для сигнала "1", мин. 20 В
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 0,1 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 μs
С "1" на "0", макс. 5 μs
Частота коммутации
Импульсных выходов, при омической нагрузке, макс. 100 кГц
Релейные выходы
Число релейных выходов 0
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Число аналоговых входов 2
Входные диапазоны
Напряжение Да
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) ≥ 100 кОм
Длина провода
Экранированные, макс. 100 m; скрученный и экранированный
Число аналоговых выходов 2
Диапазоны выходных параметров, ток
Длина провода
Экранированные, макс. 100 m; экранировано, витая пара
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 10 bit
Настраиваемое время интегрирования Да
Время преобразования (на канал) 625 μs
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 10 bit
Подключаемые датчики
2-проводной датчик Да
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Протоколы
Контроллер PROFINET IO Да
Тип интерфейса PROFINET
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
PROFIsafe Нет
Интерфейс AS-Interface Да
Протоколы (Ethernet)
Открытая связь IE
ISO-on-TCP (RFC1006) Да
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Другие протоколы
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Число соединений
Общее 16; динамический
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Принудительное исполнение
Принудительное исполнение Да
Диагностический буфер
Есть Да
Счетчики
Число счетчиков 6
Макс. частота счетчика 100 кГц
Измерение частоты Да
Управляемое позиционирование Да
PID-регулятор Да
Число входов аварийной сигнализации 4
Число импульсных выходов 4
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов 500 В перем. тока в течение 1 минуты
Между каналами, в блоках для 1
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Да
Между каналами Нет
Между каналами, в блоках для 1
Между различными цепями 500 В пост. тока между 24 В и 5 В пост. тока
Отказоустойчивость к электростатическим разрядам
Отказоустойчивость к электростатическим Да
Разрядам согласно IEC 61000-4-2
Испытательное напряжение при разряде в воздухе 8 кВ
Испытательное напряжение при контактном разряде 6 кВ
Отказоустойчивость к проводному возмущающему воздействию
Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 Да
Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 Да
Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)
Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5 Да
Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями
Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 Излучение радиопомех согласно EN 55 011 Да
Класс граничных значений A, для применения в промышленных районах Да; Группа 1
Класс граничных значений B, для применения в Да; если посредством надлежащих мер обеспечивается
Жилых районах соответствие граничных значений классу B согласно EN 55011
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 795 hPa
Эксплуатация, макс. 1 080 hPa
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Высота при эксплуатации относительно уровня моря
Высота места установки, мин. -1 000 м
Высота места установки, макс. 2 000 м
Относительная влажность воздуха
Эксплуатация, макс. 95 %; без конденсации
Колебания
Устойчивость к вибрации во время эксплуатации 2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную
По IEC 60068-2-6 шину DIN
Эксплуатация, испытания согласно IEC 60068-2- 6 Да
Испытание на ударную нагрузку
Испытания согласно IEC 60068-2-27 Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Проектирование / программирование / заголовок
Язык программирования
Программирование / контроль времени цикла / заголовок
Настраивается Да
Ширина 130 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 520 г
Артикул 6ES7215-1AG31-0XB0
Каталог ID ST9.72
Код группы R132
Комментарий Замена-приемник: 6ES7215-1AG40-0XB0.
Товарный код 85371091
Вес Нетто (Кг) 0,458 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2AP
Группа Продукта 9037
Размер упаковки 11,00 x 13,40 x 8,50
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1200, КОМПАКТНОЕ CPU 1215C, DC/DC/DC, 2 ПОРТА PROFINET, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 14 DI =24 В; 10 DO =24 В/0,5 A; 2 AI =0-10 В; 2 AO 0-20 МА, НАПРЯЖЕНИЕ ПИТАНИЯ: =20,4 - 28,8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 100 КБ
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7215-1AG31-0XB0
PLM-Дата вступления в силу Производство и поставка продукта прекращено: 01.10.2024
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM490: Старт последнего года поддержки
Плановый срок отгрузки с завода (раб. дни) 75 дней
