Центральный процессор Siemens 6ES7211-1HE40-0XB0
Доступен к заказу

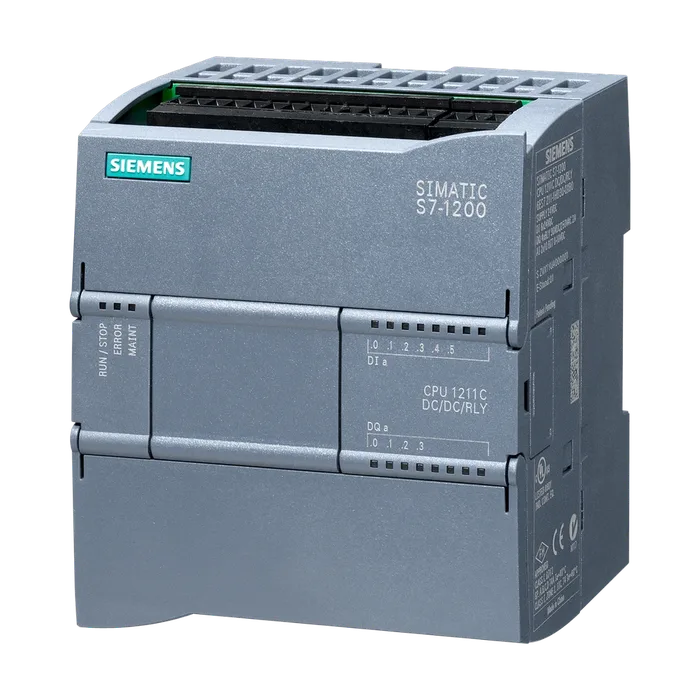

Центральный процессор Siemens 6ES7211-1HE40-0XB0
SIMATIC S7-1200, компактное цпу CPU 1211C DC/DC/RLY, встроенные входы/выходы: 6, DI=24 В, 4 DO, реле 2 А, 2, AI=0 - 10 В, блок питания: =20.4 - 28.8 В, память программы/данных: 30 КБ
28 660 ₽ −21% 22 709 ₽ С НДС
Код товара: 6ES72111HE400XB0
Доступен к заказу
01
Описание
SIMATIC S7-1200, компактное цпу CPU 1211C DC/DC/RLY, встроенные входы/выходы: 6, DI=24 В, 4 DO, реле 2 А, 2, AI=0 - 10 В, блок питания: =20.4 - 28.8 В, память программы/данных: 30 КБ
Обозначение типа продукта CPU 1211C пост. ток/пост. ток/реле
Версия микропрограммного обеспечения V4.5
Инженерное обеспечение с помощью
Пакета программного обеспечения для программирования не ниже STEP 7 V17
Номинальное значение (пост. ток)
24 В пост. тока Да
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 300 mA; только ЦП
Макс. потребление тока 900 mA; ЦП со всеми расширительными модулями
Макс. ток включения 12 A; при 28,8 В пост. тока
Для шины на задней стойке (5 В пост. тока), макс. 750 mA; макс. 5 В пост. тока для CM
Питание датчика 24 В
Нормальная рассеиваемая мощность 8 Вт
Оперативное запоминающее устройство
Встроенный 50 kbyte
Расширяемое Нет
Память загрузки
Встроенный 1 Mbyte
Вставная (карта памяти SIMATIC), макс. с картой памяти SIMATIC Memory Card
Хранение в буфере
Есть Да
Не требует обслуживания Да
Без АКБ Да
Нормальное время операций побитовой обработки 0,08 μs; /инструкция
Нормальное время операций со словами 1,7 μs; /инструкция
Нормальное время выполнения операций с плавающей точкой 2,3 μs; /инструкция
Число блоков (общее) Блоки данных, функции, функциональные блоки, счетчики и таймеры. Максимальное число адресуемых блоков составляет от 1 до 65535. Использование ОЗУ не ограничено
Организационные блоки (OB)
Макс. число Ограничение только посредством ОЗУ для кода
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 14 kbyte
Маркер
Макс. размер 4 kbyte; Размер области маркеров
Локальные данные
На класс приоритета, макс. 16 kbyte; Класс приоритетности 1 (цикл программы): 16 кбайт, класс приоритетности от 2 до 26: 6 кбайт
Образ процесса
Вводы, настраивается 1 kbyte
Выводы, настраивается 1 kbyte
Макс. число модулей на систему 3 коммуникационных модуля, 1 сигнальный слой
Часы
Аппаратные часы (часы реального времени) Да
Время хранения в буфере 480 h; нормальная
Макс. отклонение в день ±60 с/месяц при 25 °C
Число входов 6; встроенный
Из них входы, используемые для технологических функций 6; HSC (высокоскоростной счетчик)
M/P-считывание Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс. 6
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" 5 В пост. тока при 1 мА
Для сигнала "1" 15 В пост. тока при 2,5 мА
Входной ток
Для сигнала "1", тип. 4 mA; номинальный
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
С "0" на "1", мин. 0,2 мс
С "0" на "1", макс. 12,8 мс
Для входов аварийной сигнализации
Параметрируемое Да
Для технологических функций
Параметрируемое Однофазное: 3 @ 100 кГц, дифференциальное: 3 @ 80 кГц
Длина провода
Экранированные, макс. 500 m; 50 м на технологические функции
Неэкранированные, макс. 300 m; Для технологических функций: Нет
Вид выходов 4; Реле
Коммутационная способность выходов
При омической нагрузке, макс. 2 А
При ламповой нагрузке, макс. Задержка на выходе при омической нагрузке 30 Вт при пост. токе, 200 Вт при перем. токе
С "0" на "1", макс. 10 ms; макс.
С "1" на "0", макс. 10 ms; макс.
Релейные выходы
Число релейных выходов 4
Макс. число коммутационных циклов механический 10 млн, при номинальном напряжении нагрузки 100 000
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Число аналоговых входов 2
Входные диапазоны
Напряжение Да
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) ≥ 100 кОм
Длина провода
Экранированные, макс. 100 m; скрученный и экранированный
Число аналоговых выходов 0
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 10 bit
Настраиваемое время интегрирования Да
Время преобразования (на канал) 625 μs
Подключаемые датчики
2-проводной датчик Да
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да
Автоматическое определение Да
Автоматическая коммутация Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 1
Встроенный коммутатор Нет
Протоколы
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Нет
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
Тактовая синхронизация Нет
PROFIenergy Нет
Пуск согласно приоритету Да
Макс. число устройств ввода-вывода с приоритетным запуском 16
Макс. число подключаемых устройств ввода-вывода 16
Макс. число подключаемых устройств ввода-вывода для RT 16
Из них на линию, макс. 16
Активация/деактивация подчиненного устройств ввода-вывода Да
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Время актуализации Минимальное значение времени обновления также зависит от компонента связи, установленного для PROFINET IO, от количества устройство ввода/вывода и количества конфигурированных пользовательских данных.
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
Тактовая синхронизация Нет
PROFIenergy Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
PROFIsafe Нет
Интерфейс AS-Interface Да; Требуется CM 1243-2
Протоколы (Ethernet)
Режим дублирования
Резервирование среды передачи
Связь SIMATIC
S7-маршрутизация Да
Открытая связь IE
Макс. размер данных 8 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 8 kbyte
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Требуется лицензия Runtime Да; необходима лицензия "Basic"
OPC UA Server Да; необходимы Data Access (Read, Write, Subscribe), Method Call, лицензия Runtime
Аутентификация приложения Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Количество сеансов, макс. 10
Количество подписок на сеанс, макс. 5
Мин. интервал сканирования 100 мс
Мин. интервал отправки 200 мс
Количество методов сервера, макс. 20
Число контролируемых элементов (monitored items), рекомендованное, макс. 1 000
Количество серверных интерфейсов, макс. 2
Количество узлов пользовательских интерфейсов сервера, макс. 2 000
Другие протоколы
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Число соединений
Общее Соединения программного устройства: 4 резервных / 4 макс.; соединения HMI: 12 резервных / 18 макс.; соединения S7: 8 резервных / 14 макс.; соединения Open User: 8 резервных / 14 макс.; сетевые соединения: 2 резервных / 30 макс.; соединения OPC UA: 0 резервных / 10 макс.; итого соединений: 34 резервных / 64 макс.
Состояние/управление
Переменные состояние/управления Да
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Принудительное исполнение
Принудительное исполнение Да
Диагностический буфер
Есть Да
Слежения
Количество слежений с возможностью проектирования 2
Объем памяти на слежение, макс. 512 kbyte
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Счетчики
Число счетчиков 6
Макс. частота счетчика 100 кГц
Измерение частоты Да
Управляемое позиционирование Да
Количество позиционирующих осей с регулированием по положению, макс. 8
Количество позиционирующих осей через интерфейс импульс-направление до 4 с SB 1222
PID-регулятор Да
Число входов аварийной сигнализации 4
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов 500 В перем. тока в течение 1 минуты
Между каналами, в блоках для 1
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Реле
Между каналами Нет
Между каналами, в блоках для 1
Отказоустойчивость к электростатическим разрядам
Отказоустойчивость к электростатическим Да
Разрядам согласно IEC 61000-4-2
Испытательное напряжение при разряде в воздухе 8 кВ
Испытательное напряжение при контактном разряде 6 кВ
Отказоустойчивость к проводному возмущающему воздействию
Отказоустойчивость на питающих линиях согласно IEC 61000-4-4 Да
Отказоустойчивость на сигнальных линиях согласно IEC 61000-4-4 Да
Отказоустойчивость к импульсным напряжениям (микросекундные импульсные перенапряжения)
Отказоустойчивость на питающих линиях согласно МЭК 61000-4-5 Да
Отказоустойчивость к кондуктивным помехам, индуцированным высокочастотными полями
Отказоустойчивость к высокочастотному излучению согласно IEC 61000-4-6 Да
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да; Группа 1
Класс граничных значений B, для применения в Да; если посредством надлежащих мер обеспечивается
Жилых районах соответствие граничных значений классу B согласно EN 55011
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 795 hPa
Эксплуатация, макс. 1 080 hPa
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Высота при эксплуатации относительно уровня моря
Высота места установки, мин. -1 000 м
Высота места установки, макс. 5 000 m; Ограничения при установке на высоте > 2.000 м, см. техническое описание
Относительная влажность воздуха
Эксплуатация, макс. 95 %; без конденсации
Колебания
Устойчивость к вибрации во время эксплуатации 2 g (м/с²) настенный монтаж, 1 g (м/с²) установка на монтажную
По IEC 60068-2-6 шину DIN
Эксплуатация, испытания согласно IEC 60068-2- 6 Да
Испытание на ударную нагрузку
Испытания согласно IEC 60068-2-27 Да; IEC 68, часть 2-27; полусинус: Сила удара 15 g (максимальное значение), длительность 11 мс
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Защита конфиденциальных конфигурационных параметров Да
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Настраивается Да
Ширина 90 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 380 г
Артикул 6ES7211-1HE40-0XB0
Каталог ID ST72
Код группы R132
Товарный код 85371091
Вес Нетто (Кг) 0,306 Кг
Вид продуктов CPU 1211C
Производитель Siemens
Ценовая Группа 212
Группа Продукта 4509
Размер упаковки 10,60 x 10,80 x 8,50
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1200, КОМПАКТНОЕ ЦПУ CPU 1211C DC/DC/RLY, ВСТРОЕННЫЕ ВХОДЫ/ВЫХОДЫ: 6 DI =24 В, 4 DO РЕЛЕ 2 A, 2 AI =0 - 10 В, БЛОК ПИТАНИЯ: =20.4 - 28.8 В, ПАМЯТЬ ПРОГРАММЫ/ДАННЫХ: 30 КБ
Страна происхождения Китай
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7211-1HE40-0XB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 20 дней
Похожие товары
В пути
6ES7211-1BE40-0XB0
27 740 ₽−20% 22 149 ₽
Доступен к заказу
6ES7212-1AE40-0XB0
36 759 ₽−21% 29 056 ₽
Доступен к заказу
6ES7212-1AF40-0XB0
79 172 ₽−19% 63 844 ₽
