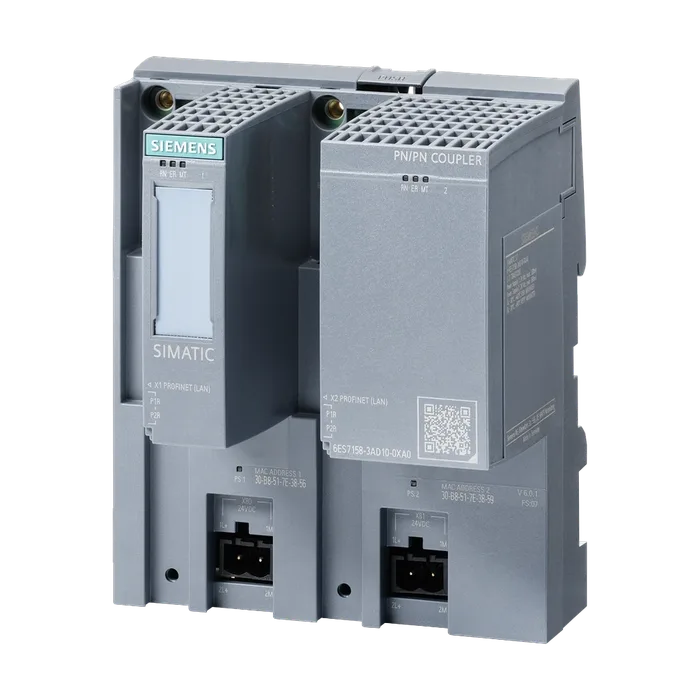

SIMATIC PN/PN Coupler, шлюз для детерминированного обмена обмена данных между макс.4 PN-Controller в подсети, а также между двумя подсетями, обмен данными PROFIsafe, I/O-, MSI-, MSO- и data record коммуникации, резервированное питание, подключение к PROFINET через шинный адаптер SIMATIC
Обозначение типа продуктаУстройство сопряжения PN/PN
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет; работает на шине, синхронизированной по времени
Устройство смены инструментаДа; Док-устройство и док-станция
Локальное сопряжение параметровДа
Ввода/вывода
Число модулей сопряжения16
Число субмодулей сопряжения на модуль сопряжения4; 1x запись, 3x считывание
Локальное сопряжение блоков данныхДа
Число модулей сопряжения16
Число субмодулей сопряжения на модуль сопряжения4; 1x запись, 3x считывание
Длина записи, макс.4 096 byte
Глубина буфера FIFO в режиме хранения8
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеНачиная со STEP 7 V15.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3
МонтажПрофильная шина 7,5 мм и 15 мм
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения10 мс
Макс. потребление тока360 mA; При входном напряжении 19,2 В на правой клемме питания, вкл. 2 вставленные BA 2x LC
Макс. ток включения1,6 А
Из источника напряжения питания 1L+, макс.320 mA; При входном напряжении 19,2 В на левой клемме питания, вкл. 2 вставленные BA 2x LC
Нормальная рассеиваемая мощность4 W; При входном напряжении 24 В и 2 вставленных BA 2x RJ45. Если вставляется BusAdapter с оптическим интерфейсом, на оптический интерфейс приходится дополнительно 750 мВт (3 Вт для 2 вставленных BA 2x LC)
Адресное пространство на модуль
Макс. адресное пространство на модуль254 byte; макс. 254 байт входных данных и 253 байт выходных данных
Адресное пространство на одну станцию
Макс. адресное пространство на станцию1 440 byte; На вход/выход
Подмодули
Количество субмодулей на станцию, макс116
Число разъемов PROFINET2; По одному интерфейсу PROFINET на сторону сети
Оптический разъемДа; через SIMATIC BusAdapter
Макс. скорости передачи данных100 Mbit/s
Физические параметры интерфейсов
Число портов2; через BusAdapter
Встроенный коммутаторДа
BusAdapter (PROFINET)Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC, BA 2 x LC, BA LC / RJ45, BA LC / FC
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце
Физические параметры интерфейсов
Число портов2; через BusAdapter
Встроенный коммутаторДа
Протоколы
Устройство ввода-вывода PROFINETДа
Открытая связь IEДа
Резервирование среды передачиДа; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце
RJ 45 (Ethernet)
Способ передачиPROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/сНет
100 Мбит/сДа; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определениеДа
Автоматическая коммутацияДа
Протоколы (Ethernet)
PingДа
Устройство ввода-вывода PROFINET
Службы
PROFIenergyНет
Пуск согласно приоритетуДа
Shared DeviceДа
Макс. число контроллеров ввода-вывода при использовании Shared Device4; На сторону сети
Режим дублирования
Общее резервирование PROFINET (S2)Да; NAP S2 согласно IEC
H-Sync-Forwarding Резервирование среды передачиДа
Открытая связь IE
Индикация состоянияДа
Аварийные сигналыДа
Диагностическая функцияДа; параметрируемое
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Светодиод LINKДа; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Между напряжением питания и блоком электроникиДа; на питание 2
Между Ethernet и блоком электроникиДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Класс нагрузки сети3
Уровень безопасностиСогласно Security Level 1 Test Cases V1.1.4
Температура окружающей среды при эксплуатации
Мин.-30 °C; Начиная с FS05
Макс.60 °C; = Tmax при горизонтальной конструкции; при вертикальной конструкции Tmax = 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; ограничение по высоте над уровнем моря >2000 м, см.
Макс.раздел "Механические и климатические окружающие условия"
Разгрузка от натяженияДа; Опционально, лишь для шинных адаптеров RJ45 и FC
Ширина100 mm; минимизировано при надлежащем обращении
Высота117 мм
Глубина74 mm; с профильной шиной
Масса, прибл.200 g; без BusAdapter
Артикул6ES7158-3AD10-0XA0
Каталог IDST76
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,251 Кг
Вид продуктовPN/PN coupler
ПроизводительSiemens
Ценовая Группа250
Группа ПродуктаX03Z
Размер упаковки13,30 x 13,40 x 8,50
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC PN/PN Coupler, шлюз для детерминированного обмена обмена данных между макс.4 PN-Controller в подсети, а также между двумя подсетями, обмен данными PROFIsafe, I/O-, MSI-, MSO- и data record коммуникации, резервированное питание, подключение к PROFINET через шинный адаптер SIMATIC
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7158-3AD10-0XA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
