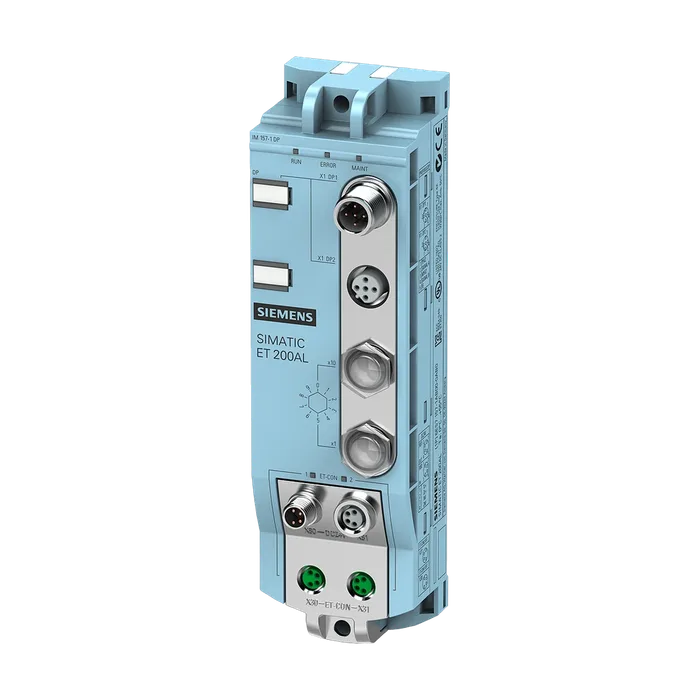

SIMATIC ET 200AL, интерфейсный модуль PROFIBUS IM157-1 DP, степень защиты IP67
Обозначение типа продукта IM 157-1 DP
Функциональный стандарт HW FS02
Версия микропрограммного обеспечения V1.0.x
Идентификация производителя (идентификатор поставщика) 81A9H
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V13 SP1
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP4 исправление 3
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
Посредством набора данных Да
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Потребление тока (номинальное) 50 мА
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Нормальная рассеиваемая мощность 1,7 Вт
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 244 byte
Число интерфейсов PROFIBUS 1
Тип интерфейса Физические параметры интерфейсов PROFIBUS DP
Порт M12 Да; 2x M12 B-кодирование
Протоколы
Подчиненное устройство PROFIBUS DP Да
Макс. скорости передачи данных 12 Mbit/s
Службы
Режим синхронизации (SYNC) Да
Способность к «замораживанию» Да
Прямой обмен данными (поперечная связь) Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Индикатор соединения DP Да; зеленые светодиоды
Между напряжениями нагрузки Да
Между PROFINET DP и другими контурами тока Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Примечание о противоаварийном отключении https://support.industry.siemens.com/cs/de/en/view/39198632
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 45 мм
Высота 159 мм
Глубина 46 мм
Масса, прибл. 211 г
